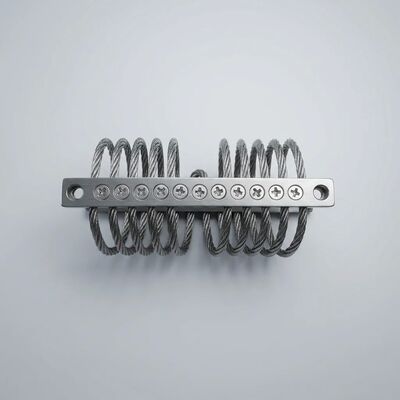

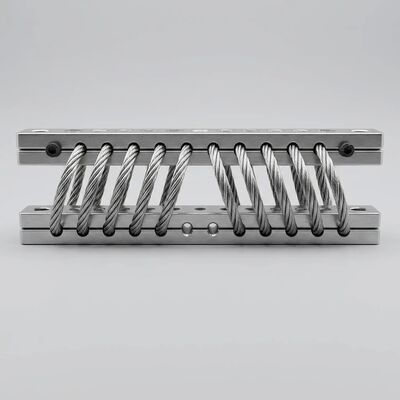

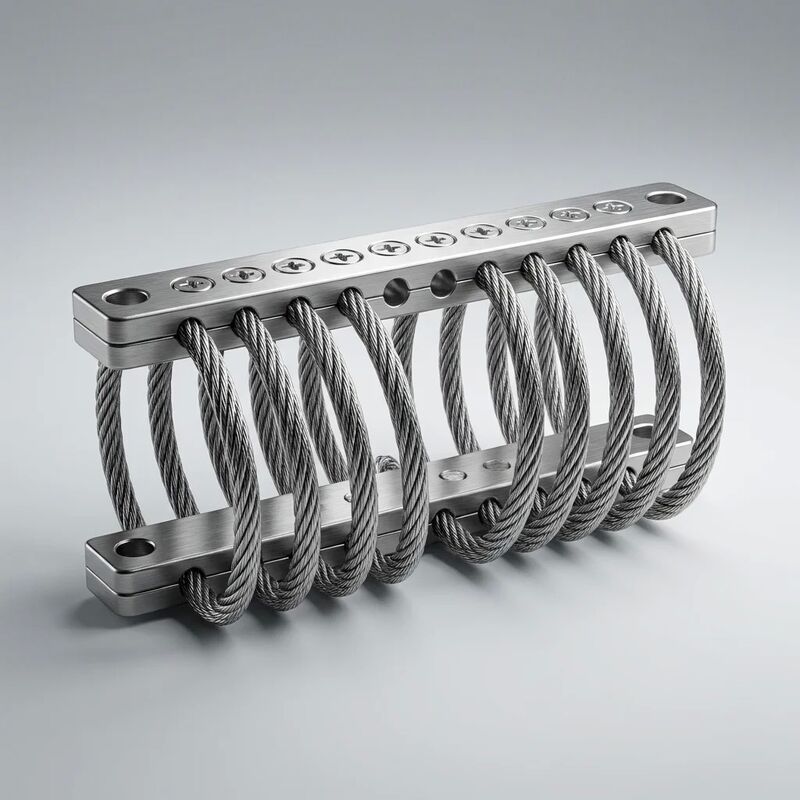

그만큼JGX-0400D-31.5AXi'an Hoan 마이크로웨이브 익스플로잇비선형 탄성선형 스프링이나 고무 마운트로는 얻을 수 없는 절연 성능을 제공합니다. 4.0mm 스테인리스 스틸 304 와이어 로프(7*19 구조, 8코일 대칭 권선)는 알루미늄 합금 6061-T6 바에 고정되어 있습니다.D형 M10 스레드 스터드 인터페이스, 노후된 원통형 고무 아이솔레이터에 대한 직접적인 형태 맞춤 교체 경로를 제공합니다. 평가 대상31.5kg 정적 압축 하중, JGX-0400D-31.5A는 다음에서 지원됩니다.7일 근무의 신속한 프로토타이핑 프로그램맞춤형 바 형상, 대체 하중 등급 및 비표준 장착 구성용.
| 매개변수 | 사양 |
|---|---|
| 모델 | JGX-0400D-31.5A |
| 와이어로프 | SS304, Ø4.0mm, 7*19 가닥, 8 코일 |
| 와이어 인장 강도 | ≥ 1,570MPa(ASTM A313에 따름) |
| 고정 바 | Al 6061-T6, 인장 ≥ 290 MPa, 항복 ≥ 240 MPa |
| 바 경도 | 95HB(브리넬), 아노다이징 후 ≥ 70HB |
| 전체 길이 | 182 ± 1.5mm(바 끝에서 바 끝까지) |
| 전체 폭 | 68 ± 1.0mm(외부 와이어 외피) |
| 전체 높이 | 48 ± 1.0mm(바 면간) |
| 마운팅 스터드 | M10 * 1.5, SS304, 스터드 길이 각 끝단 25mm |
| 장착 구멍 패턴 | 단일 스터드 각 바(동축), M10 너트 수용 |
| 설치 토크 | 20~25N·m(M10 클래스 8.8 너트, 건식 나사산) |
| 순중량 | 0.72 ± 0.03kg(알루미늄 바 구성) |
| 최대 정하중 - 압축 | 31.5kg |
| 최대 정하중 - 전단/롤 | 15.8kg(ISO 10816에 따라 50% 감소) |
| 31.5kg에서의 정적 편향 | 2.5~4.0mm(압축, 프로그레시브) |
| 고유 주파수(로드됨) | 8~12Hz(압축), 질량에 따라 다름 |
| 피크 투과율 | 공진 시 ≤ 3.0(진폭 자체 제한) |
| 감쇠비 | 0.10~0.25(쿨롱, 진폭에 따라 다름) |
| 피로수명(정격하중, ±1.5mm) | > 107주기, < 5% 강성 드리프트 |
| 충격 내구성 | > 30G, 11ms 반사인, 손상 없음 |
| 온도 범위 | -40°C ~ +150°C(강성 안정성) |
| 염수 분무 저항 | 500시간 이상(ASTM B117, 부동태화 와이어) |
| 인증 | ISO 9001:2015, EN 10204 3.1 재료 인증. |
선형 절연체(코일 스프링, 고무 실린더, 탄성 패드)는 Hooke의 법칙을 따릅니다. 힘은 변위에 비례합니다(F = kx). 이는 고통스러운 엔지니어링 타협을 강요합니다. 부드러운 스프링은 진동을 잘 차단하지만 충격을 받으면 과도하게 편향됩니다. 견고한 스프링은 충격 편향을 제한하지만 진동을 구조물에 직접 전달합니다.
JGX-0400D-31.5A의8코일 나선형 와이어 로프 기하학근본적으로 다른 반응, 즉 단일 스프링 상수로 설명할 수 없는 점진적이고 진폭에 의존하는 강성을 생성합니다.
연속 회전 장비 진동의 일반적인 낮은 진폭(0.1~2.0mm 피크 대 피크)에서 개별 와이어 가닥은 선형 범위 내에서 탄력적으로 구부러집니다. 강성은 낮습니다(압축 시 약 10N/mm). 20Hz 여기 이상에서 90% 이상의 감쇠로 효과적인 절연을 제공합니다. 이는 아이솔레이터가 작동 수명의 99% 이상을 소비하여 미묘하지만 손상을 주는 고주파 진동으로부터 정밀 장비를 보호하는 방식입니다.
진폭이 적당한 충격 범위로 증가함에 따라 가닥 간 상대 변위가 증가합니다. 7*19 케이블 단면에 걸쳐 있는 133개의 개별 와이어 필라멘트가 서로 미끄러지기 시작하여 쿨롱 마찰 감쇠 메커니즘을 작동시킵니다. 유효 감쇠비는 0.10에서 0.25로 증가하여 분산된 미세 마찰을 통해 충격 에너지를 분산시킵니다. 강성은 약 22N/mm까지 증가합니다. 이는 격리된 장비에 과도한 힘을 전달하지 않고도 추가 변위를 견딜 수 있을 만큼 충분합니다.
나선형 권선의 기하학적 한계에 접근하는 높은 진폭에서는 와이어 로프의 유효 반경이 감소하고 굽힘 모멘트 암이 짧아집니다. 강성은 약 50N/mm(낮은 진폭 속도에 비해 5* 배율)로 급격하게 증가하여 점진적인 비충격 소프트 스톱 기능을 수행합니다. 장비는 급격하게 정지하는 대신 마지막 4mm 이동 동안 부드럽게 감속합니다. 최대 감속은 30G 입력 펄스에서도 일반적으로 15G 이하입니다.
JGX-0400D-31.5A는 다음을 위해 설계되었습니다.직접적인 차원 교환널리 배포된 원통형 고무 절연체 폼 팩터를 사용합니다. 주요 기계적 호환성 데이터:
| 장착 매개변수 | JGX-0400D-31.5A | 일반 고무 마운트 상당 |
|---|---|---|
| 스터드 스레드 | M10 * 1.5 (양단) | M10 또는 M12 공통 |
| 스터드 길이 | 양쪽 끝 25mm | 일반 20~30mm |
| 전체 높이(장착시) | 48mm | 40~60mm 일반 범위 |
| 정격 부하 | 31.5kg 압축 | 25~40kg 상당의 고무 |
| 필수 통관 봉투 | 182 * 68 * 60 mm (편향 포함) | 비슷하거나 더 큰 |
| 장착 표면 요구 사항 | 플랫, ≥ M10 여유 구멍 | 같은 |
섀시 수정, 드릴링, 용접이 필요하지 않습니다.대부분의 경우 JGX-0400D-31.5A는 고장난 고무 절연체로 인해 비어 있는 기존 장착 지점에 직접 볼트로 고정됩니다. 스레드 피치가 다른 경우(예: M12 고무 마운트에서 M10 아이솔레이터까지) 평가 주문에 대한 추가 비용 없이 Hoan에서 제공하는 간단한 스레드 어댑터 부싱은 장비 수정 없이 100% 기계적 솔루션을 제공합니다.
다양한 바 형상, 대체 하중 등급, 특정 엔벨로프 제약 조건 또는 독점 장착 인터페이스와의 통합 등 비표준 구성이 필요한 애플리케이션을 위해 Xi'an Hoan은 다음을 제공합니다.영업일 기준 5~7일 소요되는 신속한 프로토타이핑 서비스:
프로토타입 수량(1~20개)에는 툴링 비용이 전혀 들지 않습니다.— 모든 바 가공은 대량 생산에 적용되는 것과 동일한 프로세스를 사용하여 표준 CNC 장비에서 수행됩니다. 이는 일반적으로 소량 맞춤형 절연 솔루션을 엄청나게 비싸게 만드는 툴링 상각 장벽을 제거합니다.
주요 항공우주 및 정밀 제조 허브인 산시성 시안(Xi'an)에 본사를 둔 Xi'an Hoan은 2005년부터 전담 진동 절연 전문가로 활동해 왔습니다. 당사의 ISO 9001:2015 인증 시설에는 100명 이상의 R&D 엔지니어를 포함하여 500명 이상의 직원이 근무하고 있습니다. 당사는 즉각적인 배송을 위한 표준 JGX 시리즈 아이솔레이터의 포괄적인 재고와 맞춤형 구성을 위한 전용 고속 프로토타이핑 셀을 유지 관리합니다. 35개 이상의 국가로의 수출과 24시간 기술 문의 응답 약속을 통해 당사는 프로토타입 평가부터 대량 생산에 이르기까지 귀하의 진동 절연 요구 사항을 지원할 수 있는 장비를 갖추고 있습니다.
맞춤형 아이솔레이터 구성이 필요하거나 귀하의 애플리케이션에 맞게 JGX-0400D-31.5A를 검증할 준비가 되셨습니까?Xi'an Hoan의 응용 엔지니어링 팀에 문의하세요. 로드 데이터와 장착 사양을 제출하십시오. 당사는 48시간 이내에 프로토타입 제안을 반환하고 영업일 기준 7일 이내에 평가 장치를 배송합니다.
