| 브랜드 이름: | Hoan |
| 모델 번호: | JGX-0400D-31.5A |
| MOQ: | 10개 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |

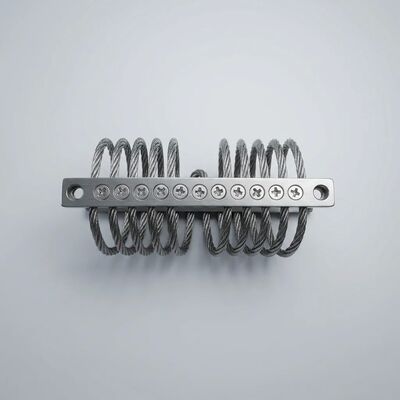

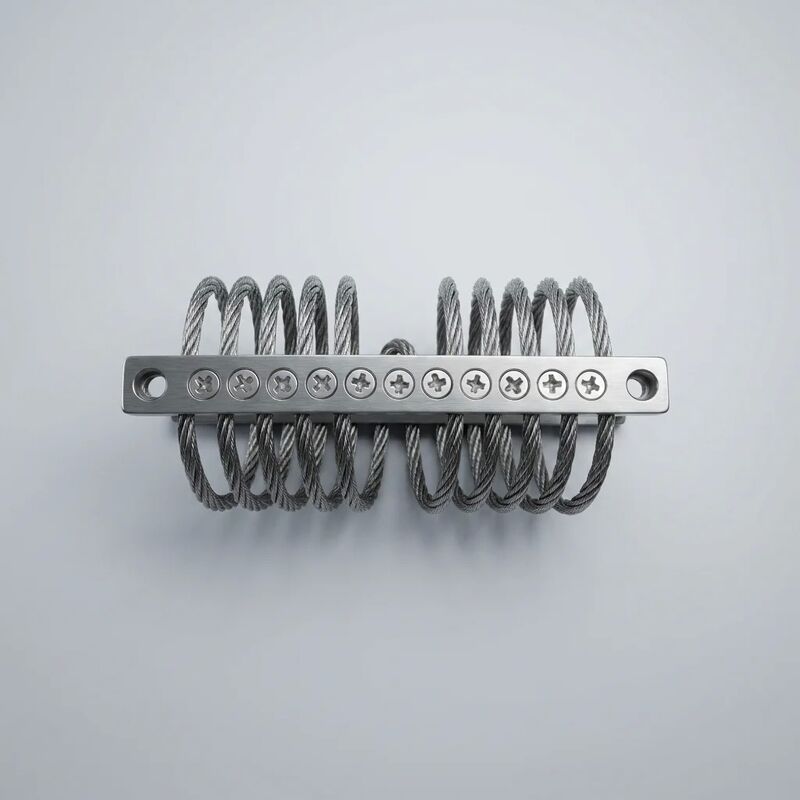

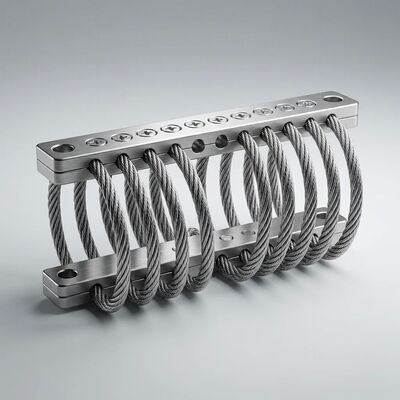

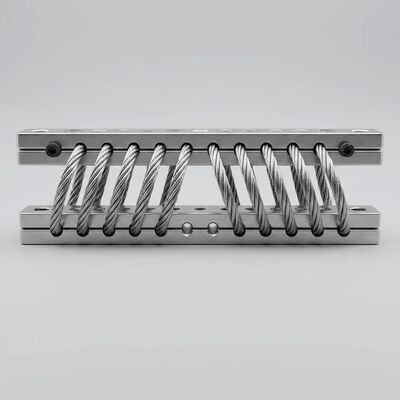

의JGX-0400D-31.5A시안 호안 마이크로 웨이브에 의해 제조 고 용량 철 로프 진동 격리31.5kg의 정적 부하에 대한 안전 격리. 4.0mm 지름의 스테인레스 스틸 304 와이어 로프 (7x19 스트랜 구성, 8 스필 나선 윙) 를 사용하여 CNC 가공 알루미늄 합금 6061-T6 고정 막으로 고정됩니다.이 격리기는 계획되지 않은 다운타임을 제거하고20년 이상 사용 기간계획된 유지보수 없이
| 매개 변수 | 가치 | 참고문서 |
|---|---|---|
| 모델 번호 | JGX-0400D-31.5A | D형 스핀드 스턴트 구성 |
| 철사선 재료 | 스테인리스 스틸 304 (1.4301) | 40.0mm 지름, 7개 나선 * 19개의 선 |
| 와이어 로프 튼성 | ≥ 1,570 MPa (단 전선 최소) | 냉장, 비활성화 마감 |
| 코일 수 | 8개의 나선회로 | 균일한 피치, 대칭 롤링 |
| 고정 막대기 재료 | 알루미늄 합금 6061-T6 | 튼력 ≥ 290 MPa, 출력 ≥ 240 MPa |
| 바 표면 처리 | 흰색 애노딩 (Std) / 하드 애노딩 (Opt) | 단단한 고화층: 두께 25~50μm |
| 전체 차원 (L*W*H) | 약 182 * 68 * 48mm | 장착 방향에 따라 약간 달라집니다. |
| 단위당 순중량 | 약 0.72kg | 알루미늄 막대 구성 |
| 최대 정적 부하 ∼ 압축 | 31.5kg | 표준 장착 방향 |
| 최대 정적 부하 깎기/롤 | 150.8kg | 압축량 50% |
| 정적 기울기 | 2.5 ∙ 4.0mm (압축) | 점진적인 비선형 반응 |
| 자연 주파수 (명용 부하에서) | 8 ∼ 12 Hz (압축축) | 장착량에 따라 달라집니다. |
| 덤핑 비율 (쿨롱) | 0.10 0.25 (폭에 따라) | 스프랜드 간 미세 미끄러짐 마찰 |
| 음향에서 최고 전송성 | ≤ 3.0 (유례적으로 < 2.5) | 진폭에 의존하고 자기 제한 |
| 장착 스레드 크기 | M10 * 1.5 (D형 스톱) | 스테인리스 스틸 스톱, 양쪽 끝 |
| 권장 설치 토크 | 20~25 N·m | 가닥 잠금 화합물 |
| 작동 온도 | -40°C ~ +150°C | 전체 범위에서 딱딱함 안정성 |
| 부식 저항성 | 500시간 이상 소금 스프레이 (ASTM B117) | 수동화 된 SS304 와이어 로프 |
| 부하 를 가중 시키면 피로 생활 | > 107 회전 (해소되지 않음) | 시누오이드 흥분, ±1.5mm 진폭 |
| 충격 가속화 생존력 | > 30 G (11 ms 반 시노 펄스) | 구조적 손상이 없거나 영구적인 세트 |
| 인증 | ISO 9001:2015 | 전체 재료 추적성, 100% 테스트 |
누출을 할 수 있는 점성 유체 완충기나 찢어질 수 있는 엘라스토메러 장착기와 달리, JGX-0400D-31.5A는스트랜드 간 쿨론 마찰 (干)7*19 케이블 내의 133개의 개별적인 철선들 사이에. 격리기가 휘어질 때, 철선 필라멘트는 현미경적 수준에서 서로 치우치며, 운동 에너지를 무시할 수 없는 열으로 변환합니다.이 메커니즘은유체가 누출되지 않고, 구멍이 막히지 않고, 연령이 되는 엘라스토머가 없습니다.1천만 번의 부하 순환 후에도 진압 성능은 원래 사양의 5% 내에 유지됩니다.
JGX-0400D-31.5A의 8-coil 나선 기하학은3 영역의 경직 곡선내재된 안전 시스템으로서 기능하는:
133개의 개별 철선들이 부하를 공유하고 있기 때문에, 단 하나의 필라멘트의 고장이 전체 부하량에 거의 영향을 미치지 않습니다.나머지 전선들은 정적 부하를 계속 운반합니다.우아한 퇴화고무 장착 장치의 치명적인 찢어지는 실패 모드보다는 경로로 이동합니다. 이 본질적인 과잉은 고립 장애가 장비 손상으로 이어질 수있는 응용 프로그램에서 중요합니다.생산 중단또는 안전 위험.
| 비용 요소 | 표준 고무 마운트 (100개당) | JGX-0400D-31.5A (100개당) |
|---|---|---|
| 유닛 구매 가격 | 낮은 초기 비용 | 중간 초기 비용 |
| 교체 주기는 (10년) | 3~5개의 완전 교체 | 0 교체 |
| 검사 노동 | 40~80시간/년 (비주얼 + 듀로미터) | 0시간/년 (비주얼, 도구 없이) |
| 대체 노동력 | 대체 이벤트당 20~40시간 | 제1호 |
| 생산 중단 시간 비용 | 2~5번의 계획되지 않은 정전 (4~48시간) | 0시간 |
| 부대장비 손해 위험 | 높다 (부진한 장착 장치로 인한 오차) | 제로 (부진 = 부진) |
| 폐기 비용 (고무 폐기물) | 쓰레기 매립지로 300~500개 | 0 단위 (완전히 재활용 가능한 금속) |
| 예상 10년 총비용배배수 | 4 7* 초기 구매 | 1.0?? 1.1* 초기 구매 |
시안 호안 마이크로 웨이브 컴 리테드 (이스트. 2005, 시안,?? 시, 중국) 는 500 + 직원 ISO 9001: 2015 인증 시설을 운영합니다. 모든 JGX-0400D-31.5A는100%의 로드-디플렉션 곡선 검증방출하기 전에 캘리브레이트 된 세르보-하이드라울릭 테스트 스탠드에서 테스트 데이터에는: 정적 부하 대 기울기 (3 회전 사전 조건화), 5 Hz / 10 Hz / 20 Hz의 동적 경직성,그리고 8 코일 와일링의 시각 검사는 균일한 피치와 대칭을 위해추적 할 수 있는 일련 번호와 일치 인증서는 10 년 동안 보관됩니다.
고무 장착장치를 고장 없는 고립장치로 교체할 준비가 되셨나요?로드 계산 컨설팅, 샘플 평가 단위, 또는 JGX-0400D-31.5A에 대한 공식적인 요금을 위해 Xi'an Hoan에 연락하십시오. 우리는 24 시간 이내에 모든 기술적 문의에 응답합니다.
