| 브랜드 이름: | Hoan |
| 모델 번호: | JGX-0480D-72A |
| MOQ: | 10개 |
| 지불 조건: | L/C, D/A, T/T, Western Union, D/P. |

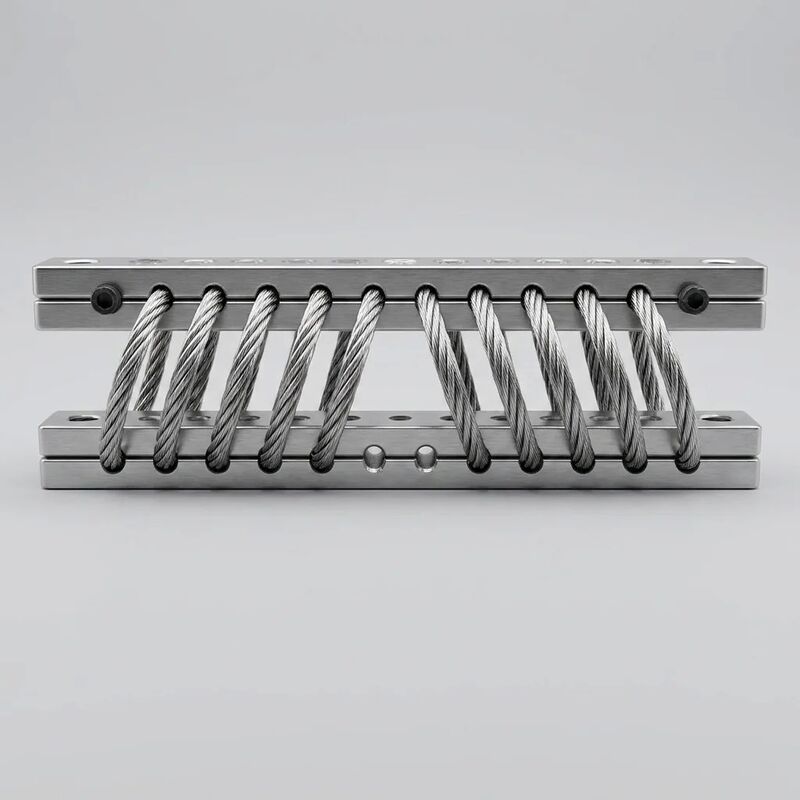

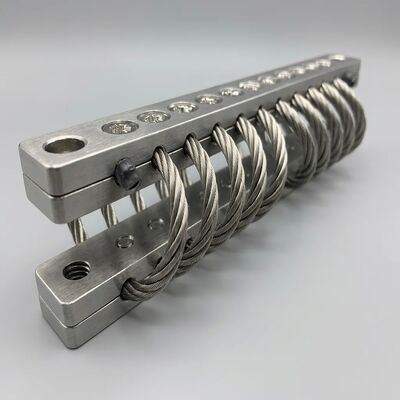

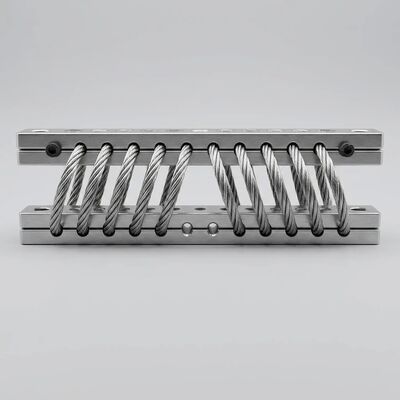

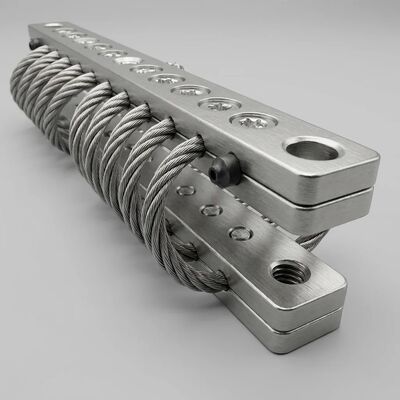

그만큼JGX-0480D-72AXi'an Hoan Microwave는 다음을 위해 설계된 특수 와이어 로프 진동 절연 장치입니다.음향 및 미세 진동 절연서브미크론 변위와 가청 소음 전달을 매우 정밀하게 제어해야 하는 환경에서. 직경 4.8mm의 스테인리스 스틸 304 와이어 로프(7*19 가닥, 10코일 나선형 권선) 및 알루미늄 합금 6061-T6 고정 바로 제작된 이 아이솔레이터는정격 정하중 72kg특별하게 전달하면서높은 쿨롱 감쇠 계수(유효 감쇠비 0.15-0.30)은 넓은 주파수 스펙트럼에 걸쳐 구조적 진동과 구조적 음향 소음을 모두 억제합니다.
| 매개변수 | 값 | 메모 |
|---|---|---|
| 모델 번호 | JGX-0480D-72A | D형 스레드 스터드 구성 |
| 와이어로프 재질 | 스테인레스 스틸 304(1.4301) | 직경 4.8mm, 7가닥 * 19와이어(133필라멘트) |
| 와이어 인장 강도 | ≥ 1,570MPa(최소 단일 와이어) | 냉간 압연, 부동태화, ASTM A313 |
| 코일 수 | 10개의 나선형 루프, 대칭형 와인딩 | 균일한 피치, CNC 성형 |
| 고정 바 재료 | 알루미늄 합금 6061-T6 | 인장 ≥ 290 MPa, 항복 ≥ 240 MPa |
| 바 표면 처리 | 백색 아노다이징(표준) / 하드 아노다이징(옵션) | 25~50μm 경질 양극산화층 옵션 |
| 전반적인 차원 (L*W*H) | 대략. 248*88*62mm | 바 엔드에서 바 엔드로 |
| 단위당 순중량 | 대략. 1.38kg | 알루미늄 바 구성 |
| 최대 정하중 - 압축 | 72kg | 표준 장착 방향 |
| 최대 정하중 - 전단/롤 | 36kg | 50% 압축 경감 |
| 72kg에서의 정적 편향 | 3.0~5.0mm(압축) | 프로그레시브 비선형 |
| 고유 주파수(로드됨) | 6~10Hz(압축축) | 부하 질량에 따른 주파수 이동 |
| 유효 감쇠비 | 0.15 – 0.30(진폭에 따라 다름) | 쿨롱 가닥 간 마찰 |
| 50Hz에서의 절연 효율 | > 95%(진동 전달율) | 공명 영역보다 훨씬 높음 |
| 공진 시 최고 전달율 | ≤ 3.0(일반적으로 < 2.5) | 쿨롱 감쇠를 통한 자기 제한 |
| 구조적 소음 감쇠 | 10~25dB(125Hz~4kHz 옥타브 대역) | ISO 10846-2에 따라 측정됨 |
| 장착 나사 크기 | M12 * 1.75 (D형 스터드, SS304) | 양쪽 끝의 스터드 길이 25mm |
| 권장 설치 토크 | 35 – 42 N·m (M12 클래스 8.8 너트) | 나사산 고정 화합물 포함 |
| 작동 온도 | -40°C ~ +150°C | 강성 편차 < 5% |
| 부식 저항 | 500시간 이상 염수 분무(ASTM B117) | 부동태화 SS304 와이어 로프 |
| 정격 부하에서의 피로 수명 | > 107주기, < 5% 강성 드리프트 | 정현파 ±2.0mm 진폭 |
| 충격 생존성 | > 25G(11ms 반사인) | 구조적 손상 없음 |
| 인증 | ISO 9001:2015, EN 10204 3.1 | 100% 하중 편향 테스트됨 |
기존의 고무 아이솔레이터는 본질적으로 주파수에 의존하고 더 높은 주파수에서 내부 열 축적을 생성하는 메커니즘인 점탄성 감쇠를 나타냅니다. JGX-0480D-72A는 근본적으로 다른 메커니즘을 사용합니다.쿨롱(건식 마찰) 감쇠7*19 케이블 내 133개의 개별 강철 와이어 필라멘트에 분산됩니다. 아이솔레이터가 진동 입력에 따라 휘어짐에 따라 케이블 단면 전체에 걸쳐 수천 개의 와이어 간 접촉 지점에서 미세한 상대 미끄러짐이 발생합니다. 각각의 마이크로 슬립 이벤트는 진동 운동 에너지의 작은 부분을 무시할 수 있는 열로 변환합니다.0.15~0.30의 유효 감쇠비이는 감쇠되지 않은 강철 스프링의 일반적인 0.05-0.10보다 상당히 높습니다.
고무 마운트의 점탄성 감쇠는 폴리머의 제한된 분자 이완 속도로 인해 100Hz 이상의 주파수에서 급격하게 떨어집니다. 대조적으로 쿨롱 감쇠는 근본적으로속도 독립적- 사이클당 소산되는 에너지는 주파수가 아닌 변위 진폭에 따라 달라집니다. 이는 JGX-0480D-72A가 높은 감쇠 계수를 유지함을 의미합니다.하위 주파수 미세 진동(예: 0.1~1Hz의 건물 흔들림)에서 중주파 회전 장비 여기(10~200Hz)부터 고주파 구조 기인 음향 소음(500Hz~4kHz)까지. 그 결과 전체 가청 및 비가청 스펙트럼에 걸쳐 효과적으로 격리됩니다. 이는 점탄성 마운트가 따라올 수 없는 기능입니다.
반도체 리소그래피, 전자 현미경 및 광학 계측과 같은 정밀 응용 분야에서는 0.1μm만큼 작은 바닥 진동 진폭으로 인해 기기 해상도가 저하될 수 있습니다. JGX-0480D-72A의 10코일 구조는 다음을 제공합니다.
| 옥타브 대역(Hz) | 삽입 손실(dB) | 애플리케이션 관련성 |
|---|---|---|
| 63 | 8~12dB | 변압기 소음, 대형 팬 블레이드 통과 주파수 |
| 125 | 12~18dB | 펌프 케이싱 복사, 압축기 맥동 |
| 250 | 15~22dB | 기어 메쉬 톤, 모터 전자기 소음 |
| 500 | 14~20dB | 중간 주파수 구조 공진 |
| 1천 | 12~18dB | 베어링 소음, 흐름으로 인한 파이프 진동 |
| 2천 | 10~16dB | 고속 터빈 블레이드 패스, 밸브 소음 |
| 4K | 8~14dB | 구조물 측면에서 발생하는 공기 중 소음 |
ISO 10846-2:2008, 동적 강성 방법, JGX-0480D-72A에 따라 72kg 예압에서 삽입 손실을 측정했습니다.
Xi'an Hoan Microwave Co. Ltd.(2005년 설립, 산시성 시안)는 전체 사내 CNC 가공, 와이어 로프 성형, 표면 처리 및 100% 동적 테스트 기능을 갖춘 ISO 9001:2015 인증 시설을 직원 500명 이상 운영하고 있습니다. 로서공장 직영 제조사, 유통업체 마크업을 제거합니다. 모든 JGX-0480D-72A는 전체 추적성 문서와 함께 생산 라인에서 수령 도크로 직접 배송됩니다. 각 장치에는 개별 하중 편향 테스트 기록, SS304 와이어 및 Al 6061-T6 스톡 바 모두에 대한 EN 10204 3.1 재료 인증서 및 적합성 인증서와 연결된 고유한 일련 번호가 있습니다.
정밀한 음향 또는 미세 진동 절연이 필요하십니까?Xi'an Hoan의 응용 엔지니어링 팀에 문의하세요. 진동 스펙트럼 및 격리 목표를 제출하십시오. 당사는 48시간 이내에 예상 삽입 손실 곡선이 포함된 기술 제안을 제공합니다.
