JGX-0958D-138A 전금속 철회 로프 진동 격리기 고 정적 부하 컴팩트 설계 극한 환경

JGX-0958D-138A 전금속 철사망 진동 격리기

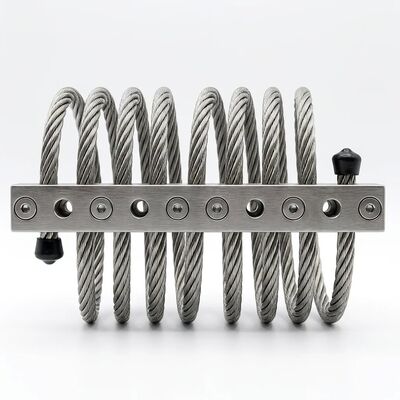

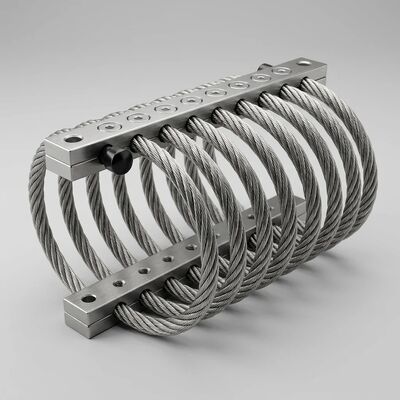

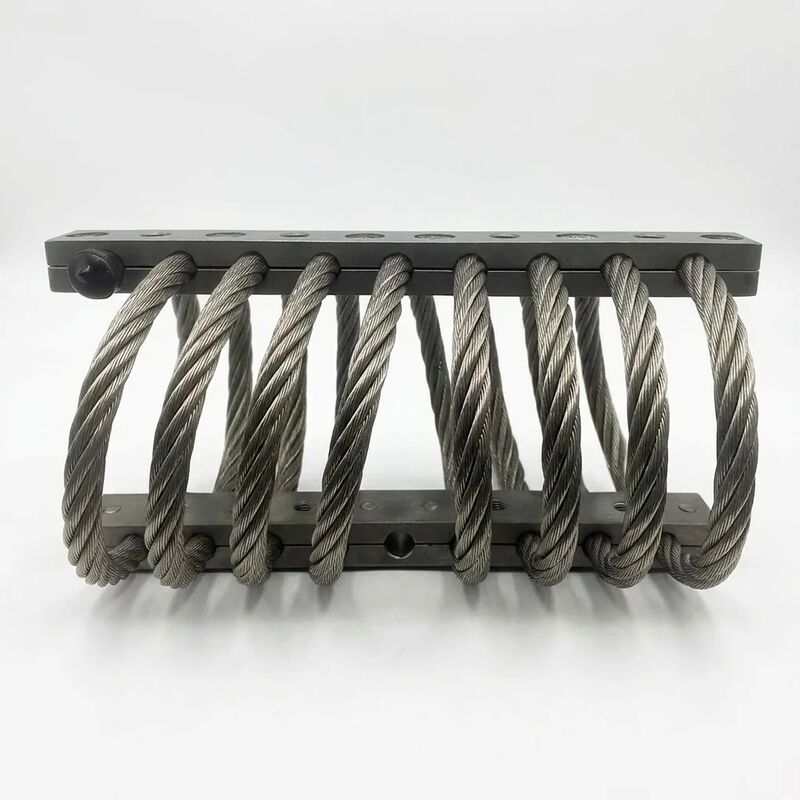

JGX-0958D-138A는 세계에서 가장 까다로운 산업 환경에서 신뢰할 수있는 충격 및 진동 보호 기능을 제공하기 위해 설계된 중량 전철 철사망 진동 격리 장치입니다.9개 부문지름 0.5mm의 스테인리스 스틸 철 로프 8개의 정밀 모양의 코일을 통해 윙되어 고강도 알루미늄 합금 클램핑 바로 고정되어 있습니다.이 격리기는 매 마운트당 최대 138kg의 정적 부하를 지탱하면서도 눈에 띄게 컴팩트한 발자국을 유지합니다..

전 금속 건축물 이 중요 한 이유

시간이 지남에 따라 분해되는 일반적인 고무 또는 엘라스토머리 장착 장치와 달리 JGX-0958D-138A는 유기 물질을 포함하지 않습니다.모든 부품은 금속입니다.이것이 의미하는 바는

• 0 크리프 또는 노화:재료 피로, 압축 세트, 그리고 연속적인 작동의 수년 동안 단단해지는 것이 없습니다. 격리기는 첫날과 1만일 동안 동일하게 작동합니다.
• 극한 온도 허용:-70°C에서 +260°C까지 완화 특성에 아무런 변화 없이 작동합니다. 북극 설치, 엔진 상자, 발사장비 및 사막 태양광 필드에 적합합니다.
• 화학적 면역력:수압 액체, 연료, 윤활유, 오존, 자외선, 소금 스프레이 및 산업 청소 물질의 영향을 받지 않습니다.
• 방사능과 진공 호환:전 금속 구조는 폴리머가 가스를 배출하거나 깨지기 쉬운 환경에 견딜 수 있으므로 진공 챔버 및 고도 응용 프로그램에 적합합니다.

컴팩트 형태로 높은 정적 부하 용량

단일 컴팩트 단위에서 매 마운트 당 138 kg의 정적 부하 등급으로, JGX-0958D-138A는 예외적인 부하 대 크기 비율을 제공합니다. 이것은 엔지니어가 설치 당 더 적은 격리기를 지정 할 수있게합니다.시스템 복잡성을 줄이는 것8 코일 기하학은 압축, 팽창 및 절단 부하를 철사 로프 스트랜드 전체에 균등하게 분배하여 다자 축 부하 조건에서 일관된 성능을 보장합니다.

최대 70 kg의 동적 부하는 밧줄에 내재된 마찰에 기반한 에너지 소모 메커니즘을 통해 효과적으로 완화됩니다. 격리 장치가 기울어지면,각 가닥은 서로 마찰한다, 액체, 가스 또는 외부 전원 공급원을 필요로 하지 않고 가볍게 열로 운동 진동 에너지를 변환.

가혹 한 운영 조건 을 위해 설계 된 것

장착 바 구성 옵션

JGX-0958D-138A는 다른 응용 요구 사항에 맞게 두 가지 장착 막대 재료로 제공됩니다.

• 스테인리스 스틸 막대:최대 경화 저항성 및 강성 해상 플랫폼, 해상 선박, 화학 처리 공장 및 장기간 기상 노출로 야외 설비에 권장됩니다.
• 알루미늄 합금 막대 (6061-T6):가벼운 대안으로 뛰어난 강도/중량 비율이 있습니다.일반 산업용의 흰색 고화 또는 고 가열 환경에서 표면 경화 및 마모 저항성을 향상시키기 위해 단단한 고화로 제공됩니다..

전형적인 산업용품

JGX-0958D-138A는 장비의 신뢰성이 운영시간에 직접적인 영향을 미치는 중공업 환경에서 탁월합니다.

• HVAC 및 압축기 시스템:큰 원심 냉각기, 교차 압축기 및 공기 처리 장치들을 건물 구조로부터 분리하여 진동 전달과 구조적 피로를 방지합니다.
• 전력 생산 장비:발전기 세트, 터빈 보조 시스템 및 스위치 기기 캐비닛을 자발적인 진동 및 외부 지진 사건으로부터 보호하십시오.
• 무거운 기계 및 프레스:스탬핑 프레스, 주사형조 기계, CNC 가공 센터에서 공장 바닥과 인접한 정밀 장비로 전달되는 힘을 줄이십시오.
• 광산 및 광산 장비:경사 먼지, 습기 및 진동 스크린, 분쇄기 및 컨베이어 드라이브 시스템에 대한 지속적인 충격을 견딜 수 있습니다.
• 철도 및 교통:철도 옆에 있는 신호 캐비닛, 탑재된 전자 장치, 그리고 바닥 장비들을 철도로 인한 진동과 충돌으로부터 격리시켜라.
• 해상 및 해양 시스템:선박 및 해상 플랫폼 의 내비게이션 전자 장치, 통신 래크 및 기계 시스템 을 파동 에 의한 움직임 과 엔진 진동 로부터 보호 한다.
• 산업용 펌프 스테이션:물 처리, 석유 및 가스 파이프 라인 및 화학 전송 응용 프로그램에서 큰 원심 피고 및 교차 펌프에서 온화 진동.

엘라스토메리크 마운트 보다 성능 이점

• 예측 가능한 분해 없는 수명 기간:고무 장착은 주기적으로 교체해야 점진적인 부드러운 다음 경화 분해 곡선을 따르지만, JGX-0958D-138A는 일정한 딱딱함과 완화 계수를 무한히 유지.
• 환경 밀폐가 필요하지 않습니다:유체로 채워진 펌퍼가 누출될 위험이 있거나 자외선과 화학물질에 대한 보호 부츠가 필요한 엘라스토머와 달리 전 금속 디자인은 본질적으로 환경 공격에 면역적입니다.
• 넓은 주파수 범위의 효과:철사선의 비선형 경직성 특성은 선형 탄력적 장착 장치에 비해 더 넓은 주파수 스펙트럼에서 효과적인 고립을 제공합니다.고주파 구조로 인한 소음 완화 등.
• 방화성:모든 금속 구조는 고무 장착 장치가 타는 것과 관련된 화재 부하와 독성 연기를 제거합니다. 폐쇄된 기계 공간과 터널 응용 프로그램에서 중요한 안전 고려 사항입니다.

빠른 프로토타입 제작 및 사용자 정의

다른 부하 등급, 코일 수, 또는 장착 구멍 패턴을 가진 변형이 필요합니까? 우리의 내부 엔지니어링 팀은 JGX-0958 시리즈 디자인을 수정하여 정확한 사양에 맞출 수 있습니다.빠른 프로토타입 제작 능력, 맞춤형 구성은 2-3 주 이내에 샘플링 될 수 있으며, 검증 엄격성에 타협하지 않고 빠른 프로젝트 전환을 가능하게합니다.

품질 보장

각 JGX-0958D-138A 단위는 100% 차원 검사 및 샘플 롯 동적 테스트를 출하 전에 통과합니다. 제조는 ISO 9001에 따라 수행됩니다:2015년 인증된 품질 관리 시스템, 원료 철사 로프 스풀에서 완성된 격리 장치까지 모든 재료의 추적성.

오늘 우리의 응용 프로그램 엔지니어링 팀과 연락하여 진동 격리 요구 사항을 논의하거나 특정 로딩 구성에 대한 부하 굴곡과 기술 데이터 시트를 요청하십시오.
