JGX-1276D-233B 와이어 로프 진동 절연체 무한 서비스 수명 노후화 균열 없음 233kg

JGX-1276D-233B 와이어 로프 진동 격리기: 사실상 무한한 서비스 수명, 물질 퇴화

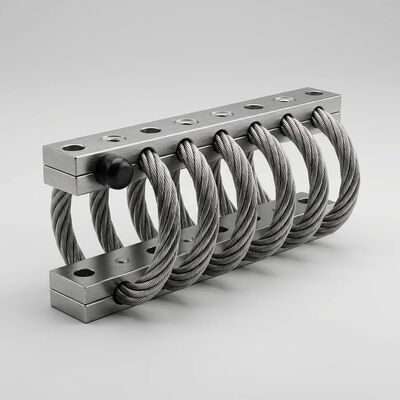

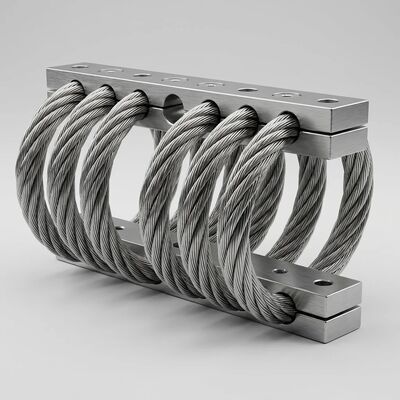

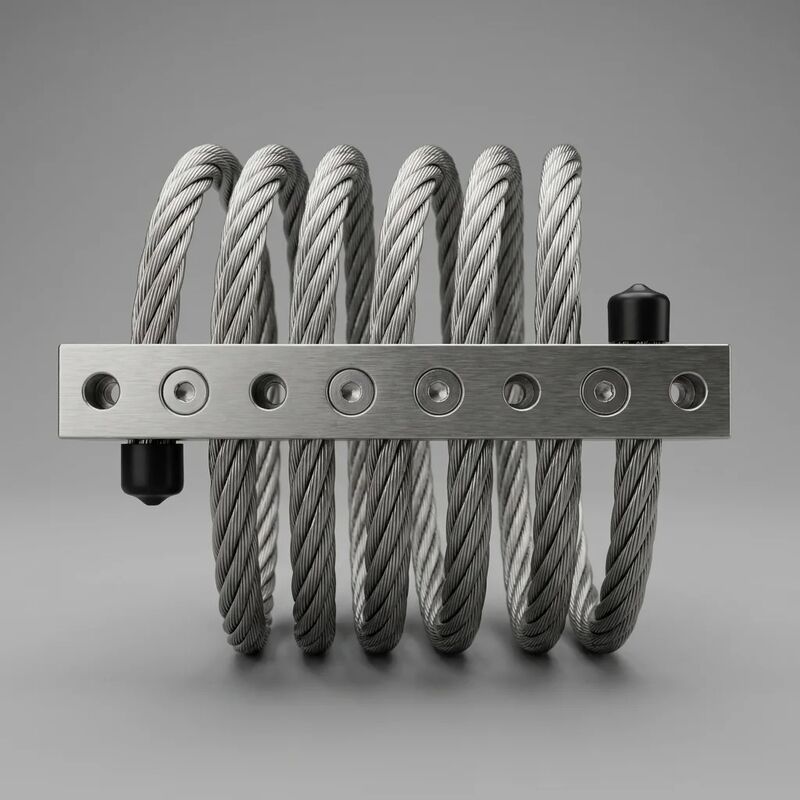

JGX-1276D-233B는 금속 진동 격리 철학의 궁극적인 표현을 나타냅니다.설치 당일과 30년 후에도 노화 없이 동일한 성능을 갖도록 설계된 장착 솔루션균열도 없고 썩지도 않고 12년경에 지었습니다.7mm 지름의 전압 닦은 316L 스테인리스 스틸 철 로프 6 개의 정밀 스필로 형성되어 최대 정적 부하 233 kg를 용량으로 지정되었습니다., 이 격리기는 전통적인 진동 장착 장치의 가장 큰 단점을 제거합니다: 시간이 지남에 따라 재료 고장이 불가피합니다.

일반 진동 장착 장치 의 근본적 인 문제

유기 물질, 고무, 네오프렌, 폴리우레탄, 실리콘 또는 모든 엘라스토머를 포함하는 모든 진동 장착 장치는 예측 가능한 분해 수명을 따르고 있습니다.

• 1단계 (0-2년):하지만 환경적 요인은 이미 공격을 시작했어요. 자외선은 표면에 있는 폴리머 사슬을 끊고,오존은 고무 척추의 불포화 결합을 공격합니다., plasticizers는 표면으로 천천히 이동하기 시작합니다.
• 2단계 (2-5년):측정가능한 변화가 나타납니다. 탄화제가 증발하면서 탄화체는 굳어지고 접합 밀도가 증가합니다. 표면에는 미세 균열이 형성됩니다.물과 화학 물질이 물질에 더 깊이 침투할 수 있는 경로를 제공완화 특성은 설계 사양에서 벗어나 있습니다.
• 3단계 (5~10년)가시적 인 퇴화 는 분명 하다. 균열 은 표면 에서 부하 를 짊어지고 있는 핵 으로 퍼져 나간다. 탑재 의 딱딱 함 은 원래 값 에서 30-50% 정도 변화 될 수 있다.동적 성능은 이제 설치에서 지정 된 것과 크게 다릅니다.- 교체가 필요해져 장비의 종료, 노동 및 폐기 비용이 필요해집니다.

JGX-1276D-233B는 세 단계를 모두 제거합니다. 유기 물질이 없으므로, 단순히 노화, 균열, 그리고 분해 메커니즘이 없습니다.

왜 JGX-1276D-233B 는 무한 한 사용 기간 을 달성 하는가

• 100% 무기물 건축물:부하를 운반하는 요소는 316L 스테인리스 스틸 철 로프로 묶여 있습니다. 클램핑 메커니즘은 스테인리스 스틸 또는 알루미늄 합금 고정 막대를 사용합니다. 폴리머, 접착제,분해될 수 있는 코팅이 없습니다.이 격리기는 말 그대로 금속 구조입니다.
• 마모 없이 마찰 완화:진압 메커니즘은 철사선 내부의 쿨롱 마찰에 의존합니다.또는 분자 수준에서 피로를 경험하는 섬유 탄력 완화기, 철사선 마찰 완화에는 소모 요소가 없습니다. 선은 초기 실행 중에 약간 서로를 닦고 그 다음 무한히 지속되는 평형 상태로 안정됩니다.
• 전기 닦아내는 경식 장벽:316L 와이어 로프는 전기화학 공정에 의해 전기 닦아집니다. 미생물 수준에서 표면 불규칙성을 제거하고,그리고 크롬이 풍부한 수동층을 만듭니다.그 결과 표면은 염화질소가 풍부한 환경에서도 부식 시작에 저항하며 ASTM B117에 따라 1000 시간 이상의 소금 스프레이 저항을 달성합니다.
• 지속된 부하 하에서 크립 하지 않습니다:크리프 (creep) 는 일정한 스트레스 아래의 점진적인 영구 변형 (the gradual permanent deformation under constant stress) 으로 폴리머와 낮은 녹는 지점의 금속에 특이한 실패 모드입니다.방온의 스테인레스 스틸 와이어 로프는 0 이하의 호몰로그 온도 (T/T_melt) 에서 작동합니다..2이 격리기는 얼마나 오랫동안 부하를 적용하든 정확한 기하학을 유지합니다.
• 부하 범위에서 피로 제한 우려가 없습니다:모든 금속은 피로 한계를 가지고 있지만 JGX-1276D-233B는 316L 스테인리스 스틸의 내구 한계를 훨씬 낮게 작동합니다.개별 철선 가닥에 의해 경험되는 순환적 스트레스는 재료의 피로 한계보다 크기 순위가 낮습니다., 즉 피로 균열 시작은 격리기의 설계 수명 내에서 믿을 수있는 장애 모드가 아닙니다.

기술 사양

장착 바: 구성 가이드

유선 나선 을 장비 에 고정 하는 고정 막대 는 두 가지 재료 로 사용 될 수 있으며, 각각 은 다른 장점 을 가지고 있다.

재료 선택:

• 스테인리스 스틸의 장착 바:융통력 안정성, 경화 저항성 등이 최고입니다집합은 전압성 부식에 완전히 저항하고 10 년이 지난 후 동일한 클램핑 힘을 제공합니다.이것은 해상, 해상, 화학 처리 및 야외 설비에 권장되는 구성입니다.
• 알루미늄 합금 6061-T6 유지 막대:고립 장치 무게를 스테인리스 스틸 막대와 비교하여 약 40% 감소시키면서 가등부하에 충분한 강도를 유지합니다.이 옵션은 공기 플랫폼과 같은 무게가 중요한 응용 프로그램에서 선호됩니다., 모바일 장비, 그리고 이동식 시스템

알루미늄 막대기의 표면 처리:

• 흰색 안오디제이션:표준 처리, 순수한 금속적인 외관을 유지하면서 맨 알루미늄보다 더 높은 표면 강도를 높입니다. 실내 산업 환경, 기계실,보호 시설.
• 하드 애노딩:가려지기 쉬운 환경의 설치에 권장됩니다. 광업, 시멘트 공장,석조 광산 ∼ 또는 격리 장치가 일상적인 장비 유지 보수 중에 우연한 기계적 접촉을 겪을 수 있는 경우.

WNRLN 와이어 로프 격리기의 주요 특성

• 절대적으로 전체 서비스 수명 동안 크리프, 노화, 또는 물질 피로
• 고 내부 완화 계수는 금속 마찰을 통해서만 이루어집니다. 유체, 기체 또는 끈끈한 물질이 없습니다.
• -70°C에서 +260°C까지의 극한 온도 범위에서 일관된 성능
• 여러 장착 및 방향 옵션으로 유연한 장착 구성
• 사용자 정의 차원, 부하 등급 및 장착 패턴에 대한 빠른 프로토타입 처리
• 수십 년 동안 지속적인 서비스를 위해 설계 된 견고한 전 금속 구조
• 압축, 긴장 및 절단/롤의 동시 충격 및 진동 완화
• 화학물질, 소금 물, 오존, 자외선, 산업용 청소 화합물에 대한 완전한 면역력

사용 기간이 전체 비용을 결정하는 응용 프로그램

JGX-1276D-233B의 무한한 서비스 수명은 접근이 어렵거나 정지 시간이 비싸거나 교체 물류가 금지되는 응용 프로그램에서 불균형한 가치를 창출합니다.

• 원격 및 무인 설비:산 꼭대기에 있는 통신 릴레이 스테이션, 해상 플랫폼 장비실, 사막 태양광 농장 인버터, 그리고 북극 연구소 발전기 모두 공통된 과제를 가지고 있습니다.고장난 진동 장착 장치를 교체하기 위해 기술자를 보내는 것은 장착 장치 자체보다 큰 비용이 든다.JGX-1276D-233B의 픽업 및 잊기 특성으로 인해 이러한 개입 비용은 완전히 제거됩니다.
• 연속 공정 산업:화학 공장, 석유 정제 공장, 시멘트 오븐, 철강 공장 등에서 고장난 장비 장착기를 교체하기 위해 계획하지 않은 중단으로 인해 하루에 수십만 달러의 생산 손실이 발생할 수 있습니다.절대 교체할 필요가 없는 장착 장치를 설치하면 반복되는 운영 위험을 단번에 필요한 자본 결정으로 전환합니다..
• 임베디드 및 접근 불가능한 장비:밀폐 된 장막 안쪽, 고정된 기계 아래 또는 건물 구조 요소 안쪽에 설치된 진동 격리 장치들은 경제적으로 대체될 수 없습니다.고립 장치의 사용 수명이 장비의 사용 수명이 됩니다.
• 고부가가치 회전 기계:대형 원심 압축기, 가스 터빈, 그리고 공정 펌프는 수백만 달러의 자본 투자를 나타냅니다.밀폐 고장, 또는 더 이상 지정된 진동 격리 성능을 제공하지 않는 손상된 장착 장치로 인한 로터 불균형.
• 교통 인프라:다리 베어링 패드, 철도 트랙 격리 시스템, 터널 환기 팬 마운트 등은 인프라 자체의 50-100년 설계 수명을 위해 사용될 것으로 예상됩니다.모든 금속 격리기만이 이러한 시간 스케일에서 검증 할 수없는 폴리머 노화에 대한 가정에 의존하지 않고 이러한 약속을 믿을 수 있습니다..

소유비용 전체 분석

16개의 진동 격리기를 필요로 하는 전형적인 산업 설비를 고려해 봅시다. 각각은 200kg 이상입니다.

참고: 이 분석은 개발된 시장에서 접근 가능한 장비를 가정합니다. 원격 설비의 경우 비용 비율은 100을 초과 할 수 있습니다.1.

노화 를 넘어 환경 의 저항력

유기물질의 부재는 또한 전통적인 마운트에서 노화를 가속화하는 광범위한 환경 스트레스 요인에 대한 저항성을 부여합니다.

• 자외선:스테인레스 스틸에는 문제가 없습니다.그리고 스테인리스 스틸에 자연적으로 형성되는 자기 비활성화 크롬 옥산층을 넘어서면 표면 산화가 없습니다..
• 오존:오존 공격은 고무에 대한 가장 공격적인 붕괴 메커니즘 중 하나이며, 스트레스가없는 재료에서도 특징적인 수직 균열을 유발합니다.JGX-1276D-233B는 어떤 농도에서도 대기 오존에 대한 민감도가 0입니다..
• 수분화와 수분:폴리우레탄 마운트는 따뜻하고 습한 조건에 노출되면 수분분해에 민감합니다. 폴리머 체인을 깨고 기계적 특성을 영구적으로 감소시키는 화학 반응입니다.스테인레스 스틸은 어떤 형태로든 물과 그러한 반응을 일으키지 않습니다..
• 화학물질 노출:수압 액체 유출, 윤활유 안개, 청소 용매, 산업 화학 증기 등은 서로 다른 방식으로 다른 엘라스토머에 공격합니다.JGX-1276D-233B는 강한 감소 산을 제외한 거의 모든 산업 화학 물질과 호환됩니다, 그리고 고농도와 온도에서만.
• 미생물학적 공격:열대 및 지하 설비에서 고무 구성 요소는 유기 폴리머 구성 요소를 대사하는 곰팡이, 박테리아 및 기타 미생물에 의해 분해 될 수 있습니다.스테인레스 스틸은 생물학적 성장을 위한 영양적 기판을 제공하지 않습니다..

품질 보장

모든 JGX-1276D-233B는 ISO 9001:2015 인증 품질 관리에 따라 제조되며 원료 철사선 코일에서 완성된 격리기에 이르기까지 완전한 재료 추적성이 있습니다.각 단위는 100% 차원 검사, 및 샘플 롯은 ASTM B117에 따라 가속성 경화 테스트, 순환 부하 내구성 테스트 및 전기 역학 쉐이커 테이블에서 전송성 검증에 적용됩니다.요구 사항에 따라 적합성 인증서 및 재료 시험 보고서는 제공됩니다..

회사 정보

WNRLN은 까다로운 산업 및 상업용 애플리케이션을 위해 철사선 진동 격리 장치, 충격 장착 장치 및 에너지 흡수 솔루션 전문 제조업체입니다.전 금속 격리 기술에 대한 깊은 전문 지식을 가진, 우리는 그들이 보호하는 장비보다 더 오래 지속되는 제품을 제공합니다.

우리의 엔지니어링 능력은 표준 카탈로그 제품과 완전히 맞춤형 솔루션을 포함합니다빠른 프로토타입 제작 시설과 숙련된 기술팀을 통해 우리는 몇 달이 아닌 몇 주 안에 맞춤형 샘플을 배달합니다.

WNRLN 제품은 전력 생산, 석유 및 가스, 해상 운송, 건설 기계,정밀 기기품질에 대한 우리의 헌신은 ISO 9001:2015 인증과 엄격한 내부 테스트 프로그램으로 뒷받침됩니다.

진동 격리 요구 사항을 논의하거나 포괄적인 기술 제안을 요청하려면 오늘 응용 엔지니어링 팀과 연락하십시오.48 시간 이내에 맞춤형 솔루션 추천을 위해 장비 사양과 운영 환경을 제공.

우리의 엔지니어링 팀과 연락하여 애플리케이션의 서비스 수명 요구 사항을 논의하십시오.우리는 당신의 특정 장비 구성과 운영 환경에 대한 소유의 전체 비용 비교를 제공 할 수 있습니다.
