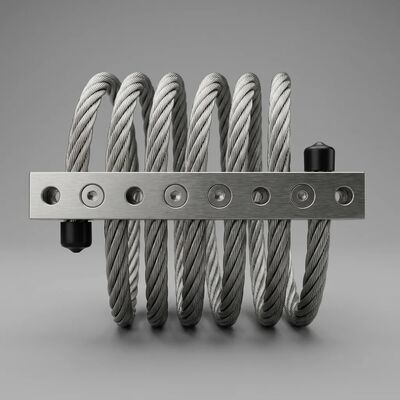

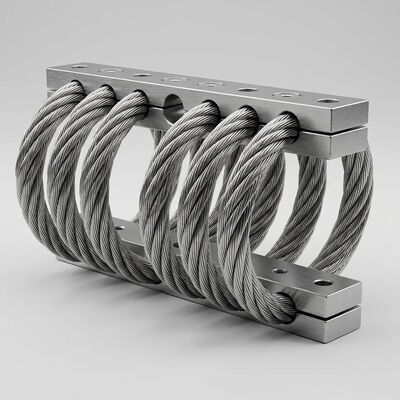

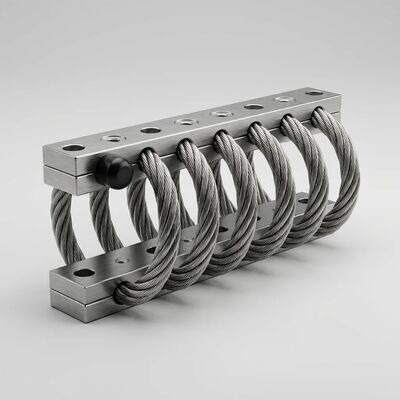

JGX-1276D-233B 와이어 로프 진동 격리기 낮은 공명 피크 큰 굴절 충격 보호 233kg

JGX-1276D-233B 와이어 로프 진동 격리: 낮은 공명 피크, 큰 굴절 충격 보호

JGX-1276D-233B는 통상적인 장착 장치가 동시에 달성하기 위해 노력하는 두 가지 중요한 성능 특성을 제공하기 위해 설계된 무거운 용량의 철회 로프 진동 격리 장치입니다.극히 낮은 공명 피크 증폭 및 충격 부하에서 관대한 굴절 능력12.7mm 지름의 스테인리스 스틸 철 로프로 정밀 스킬 6개로 구성되어 있으며 최대 정적 부하 233kg을 감당할 수 있습니다.이 격리기는 높은 충격 상태에서 작동하는 장비에 대해 최고의 보호를 제공합니다., 고 진동 환경.

공명 피크 를 이해 하는 것: 왜 중요 합니까?

모든 진동 격리기는 자연적인 진동 주파수를 가지고 있습니다. 이 주파수에서 설계되지 않은 격리기는 입력 진동을 5배 증폭시킬 수 있습니다.18:1, 또는 심지어 더 높습니다~중심적인 진동 소스를 민감한 장비를 손상시키는 파괴력으로 변환합니다.JGX-1276D-233B의 스트랜드 철 로프 건설은 근본적으로 비선형 경직성 및 마찰 완화 특성으로이 문제를 해결:

• 3 이하의 공명 증폭:1:선형 스프링 덤퍼 시스템과 달리JGX-1276D-233B의 점진적인 딱딱성 곡선과 나선 간 쿨롱 마찰이 결합하여 전파성 곡선을 평평화합니다.격리기의 자연 주파수에서 증폭은 3 이하로 유지됩니다.1, 동등한 부하량급의 전형적인 엘라스토메리크 장착 장치에 5-10: 1에 비해
• 광대역 에너지 분산:유선이 기울어질 때, 각 가닥은 수천 개의 미세 접촉 지점에서 서로 마찰합니다.이 분산 마찰 메커니즘은 진동 운동 에너지를 광범위한 주파수 범위 (10 Hz ~ 2000 + Hz) 에서 무시 할 수있는 열으로 변환합니다., 정조 질량 및 점착성 완충 용액을 괴롭히는 좁은 대역 효과를 제거합니다.
• 높은 주파수에서 증폭이 없습니다.격리 주파수 이상에는 전파 곡선이 급격히 떨어지고 계속 감소합니다.그리고 자연 주파수의 하모닉에서 흥분할 때 코일 스프링 격리기에서 일반적으로 발생하는 고주파 패스 트러스 윙브레이션 모드가 없습니다..

큰 기울기 능력: 예상치 못한 일 에서 살아남는 것

장비 보호는 극한 조건에서 고립 장치가 수행하는 방식에 의해 최종적으로 정의되며 명목 작동이 아닙니다.JGX-1276D-233B의 큰 굴절 능력은 최악의 충격 사건에서 생존을 보장합니다.:

• 손상 없이 40%까지 기울기:와이어 로프 나선은 영구적 인 변형없이 격리기의 명목 높이의 최대 40%까지 압축하거나 확장 할 수 있습니다. 갑작스러운 충격 부하에서,이 관대한 이동 거리는 부딪히는 에너지를 장비 차시로 급격히 전달하는 대신 점차 흡수합니다..
• 점진적인 부하-복전 곡선:기울기가 증가함에 따라, 철끈 끈은 점차적으로 꽉 잡고 얽히고, 자연적으로 최대 이동을 제한하는 경직 반응을 만듭니다. This inherent snubbing behavior prevents hard bottoming-out that would otherwise transmit a secondary shock pulse to the payload—a critical safety feature for fragile electronics and precision instruments.
• 다방향 충격 흡수:한 방향으로만 보호하는 단축 완충기와 달리, JGX-1276D-233B의 나선 기하학은 압축, 긴장 및 절단 / 롤에서 동시에 큰 기울기 능력을 제공합니다.단 하나의 장착 장치로 모든 방향에서 충격을 처리합니다., 시스템 설계가 단순화되고 필요한 단절 장치의 총 수를 줄입니다.
• 과부하 후 반복 가능한 성능:와이어 로프 격리기는 영구적으로 압축, 찢기 또는 엘라스토머리 마운트를 제거 할 충격 사건 후에 원래 기하학과 완화 특성을 회복합니다.이 반복성은 철도 결합기 충격에서 선박 장비의 파동 스램까지 반복되는 충격 부하에 노출 된 응용 프로그램에 필수적입니다..

기술 사양

장착 바: 재료 및 표면 처리

JGX-1276D-233B는 다른 응용 요구 사항에 맞게 두 장의 장착 막대 재료로 제공됩니다. 장착 막대 는 철사 나선과 장비 사이의 인터페이스입니다.그리고 올바른 구성을 선택하면 최적의 장기 성능을 보장합니다..

재료 옵션:

• 스테인리스 스틸 막대:최대 경화 저항 및 구조 강성. 장착 막대가 날씨에 노출 될 수있는 야외 설치, 해양 환경 및 무거운 산업 환경에 권장됩니다.소금 스프레이스테인리스 바는 또한 수십 년 동안 서비스에서 가장 높은 클램핑 힘 보유를 제공합니다.
• 알루미늄 합금 막대 (6061-T6):우수한 강도/중량 비율을 가진 가벼운 대안. 무게에 민감한 응용 프로그램에서 선호됩니다.그리고 이동식 시스템.

알루미늄 막대기의 표면 처리 선택:

• 흰색 안오디제이션:알루미늄의 천연 강도를 높이고 금속적인 외모를 유지시키는 표준 표면 처리일반 산업환경에 적합하며 습도와 온도가 정상입니다.표면 산화 및 경미한 경각증에 대한 효과적인 보호를 제공합니다.
• 하드 애노딩:알루미늄 표면에 훨씬 두껍고 단단한 산화질층을 만들어내는 특수 처리입니다.가습기 먼지에 노출된 설비에 가장 선호되는 선택, 장비 유지보수 작업 중에 자주 다루거나 기계적인 접촉.

WNRLN 와이어 로프 격리기의 주요 특성

• 전체 서비스 수명 동안 크립 또는 노화 없습니다
• 액체 또는 가스 의존성이 없는 높은 내부 완화
• 매우 넓은 작동 온도 범위 (-70°C ~ +260°C)
• 장착 구성 및 장착 옵션의 다양한
• 맞춤형 사양을 위한 신속하고 경제적인 프로토타입 제작
• 수십 년 동안 지속 될 수 있는 뛰어난 견고성
• 우수한 결합 된 충격 및 진동 격리 단일 단위
• 화학물질, 바닷물, 오존, 자외선, 산업용 용매 등에 영향을 받지 않는다

낮은 rezonance와 높은 deflection를 요구하는 응용 프로그램

• 중요 인프라에 대한 지진 격리:지진 위험 지역 에서 서버 래크, 통신 캐비닛, 비상 전력 시스템 을 보호 한다.큰 기울기 용량은 지진 이동을 수용하고 낮은 공명 증폭은 낮은 주파수 지표 운동 중에 장비 손상을 방지합니다..
• 이동형 발전기 및 펌프 세트:트레일러에 장착된 디젤 발전기, 수력 전력 단위 및 이동 펌프 시스템을 운송 중에 도로에서 발생하는 충격과 진동으로부터 격리합니다.정지 상태에서 안정적인 장착을 보장하는 동시에.
• 철도 신호 및 경로장비:민감한 신호 릴레, 축 카운터 및 통신 노드를 열차 통과 진동, 철도 관절 충돌 및 유지 보수 차량 충격 부하의 합성 효과로부터 보호하십시오.
• 중공업용 기계:큰 스탬프 프레스, 조형 망치, 그리고 각 운영 주기가 고 에너지 충격 펄스를 생성하는 바위 분쇄기를 격리하십시오.낮은 공명 증폭 특정 작동 속도에서 진동 증폭자가되는 것 자체 고립 장치 방지.
• 높은 구조에 설치된 HVAC 및 냉각 시스템:냉장고 와 공기 처리 장치 가 지붕 이나 mezzanine 층 에 설치 될 때, 구조물 에 의한 진동 은 건물 의 공명 을 유발 할 수 있다.JGX-1276D-233B의 광대 스펙트럼 완화는 바람에 의해 유발되는 흔들림과 열 확장 움직임을 수용하는 동안 이것을 방지합니다..
• 해상선 및 해상 플랫폼 장비:항법 전자기기, 레이더 시스템, 기계장비들을 파동 충돌, 프로펠러 부피화,그리고 엔진 진동상황에서 동시에 큰 굴절과 낮은 공명성이 작동 신뢰성을 위해 협상할 수 없습니다..

성능 비교: 와이어 로프 대 기존 격리기

품질 보장 및 검사

각 JGX-1276D-233B는 전기 역학 쉐이커 테이블에서 100% 차원 검증과 샘플 롯 동적 테스트를 거칩니다. 전송성 곡선은 설계 사양에 따라 검증됩니다.부하 및 기울기 특성이 여러 압축 수준에서 측정되어 등급 용량에 부합하는 것을 확인합니다.모든 제조는 ISO 9001:2015 인증 품질 관리 하에 이루어집니다. 원료 철사선 스풀에서 완성 된 격리 장치에 이르기까지 완전한 재료 롯 추적성.

회사 정보

WNRLN은 진동 격리기와 장착 장치의 전문 제조업체입니다. 산업, 상업,그리고 중장비용우리 제품 라인업은 철사 로프 격리기, 진동 장착기, 마찰 완충기, 충격 흡수기 및 관련 부품을 포함합니다.

수십 년의 엔지니어링 경험을 바탕으로 우리는 국내외 시장에서 모터, 팬, 압축기, 펌프, 엘리베이터, 화학 장비,철도 시스템, 기계 장비, 대규모 건설, 전력 생산 및 해상선.우리 내부 엔지니어링 팀은 특정 프로젝트 요구 사항을 충족시키기 위해 빠른 프로토 타입 제작 및 사용자 지정 디자인 서비스를 제공합니다..

오늘 저희에게 연락하여 우리의 진동 격리 솔루션이 장비의 신뢰성 및 서비스 수명을 향상시킬 수 있는 방법을 알아보십시오.현지 기술 지원 및 빠른 배달을 위해 우리의 권한있는 대표 중 한 명과 연결.

우리의 응용 프로그램 엔지니어링 팀과 연락하여 귀하의 특정 충격 및 진동 격리 요구 사항을 논의하십시오.그리고 맞춤형 권고 및 전파성 분석을 위한 충격/진동 환경.
