JGX-1278D-310B 페일세이프 구조로 지속적인 장비 보호를 보장하는 다축 진동 충격 아이솔레이터

JGX-1278D-310B — 고유한 오류 방지 아키텍처를 갖춘 6-DOF 다축 아이솔레이터

실제 진동은 단방향인 경우가 거의 없습니다. 회전하는 기계, 지진, 충격 하중으로 인해 복잡한 움직임이 발생합니다.압축, 인장, 롤, 피치, 요 및 전단 축동시에. 그만큼JGX-1278D-310B와이어 로프 진동 아이솔레이터는 이러한 다축 현실을 위해 처음부터 설계되어 다음과 같은 분야에서 효과적인 격리를 제공합니다.6개의 자유도 모두(6-DOF). 마찬가지로 중요한 것은안전한 연동 구조기존 아이솔레이터를 파괴할 수 있는 과부하 조건에서도 와이어 로프 요소가 장착 블록에서 분리되지 않도록 보장합니다.

6개의 자유도, 하나의 통합 솔루션

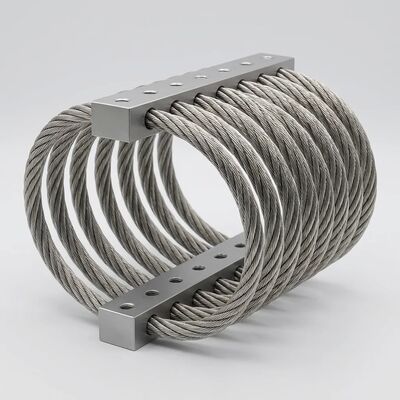

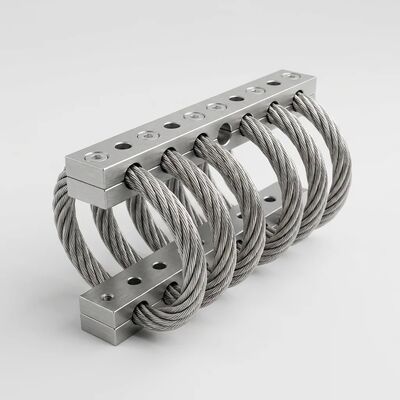

각 JGX-1278D-310B 장치는 정밀하게 형성된 나선형 와이어 로프 루프를 갖추고 있습니다.AISI 304 스테인레스 스틸그리고 양쪽 끝에 고정되어 있는6061-T6 알루미늄 합금 클램핑 바. 이 구성의 형상(직경 6.4mm 와이어 로프 코일 8개, 45° 각도 슬롯에 장착)은 하중 증가에 따라 점차적으로 강성해지는 비선형 강성 특성을 생성합니다. 이 동작은 충격과 정상 상태 진동이 공존하는 응용 분야에 매우 중요합니다.

• 압축 축:최대 50kg의 정적 부하 용량, 예압에 따라 편향 범위가 3~8mm 다양함
• 롤 및 전단 축:나선형 코일 구조는 제어된 방식으로 측면으로 휘어져 바닥이 무너지지 않고 축외 에너지를 흡수합니다.
• 장력축:인터로킹 바 설계는 와이어 로프 풀아웃을 방지하고 장착된 장비가 들어올림 힘을 받는 경우에도 구조적 연속성을 유지합니다.
• 충격 내성:일시적인 충격 하중은 다음과 같습니다.마운트당 75kg영구적인 변형 없이 취급됩니다.

공명 증폭 계수가 유지됩니다.공진시 3 미만이는 여자 주파수가 시스템의 고유 주파수와 일치하더라도 아이솔레이터가 진동을 증폭시키지 않음을 의미합니다. 이는 예측할 수 없는 작동 환경에 대한 중요한 안전 여유입니다.

추가 기능이 아닌 설계로 안전 장치 제공

기존의 와이어 로프 아이솔레이터는 로프 요소를 유지하기 위해 마찰과 조임력에만 의존합니다. 극심한 하중이 가해지면 이러한 설계는 로프가 미끄러지거나 완전히 분리될 위험이 있습니다. 이는 무거운 장비가 갑자기 지원되지 않게 되는 실패입니다. JGX-1278D-310B는 근본적으로 다른 접근 방식을 취합니다.

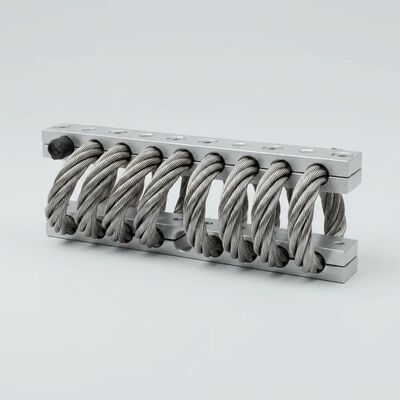

클램핑 바에는가공된 연동 홈 프로파일와이어 로프 종단을 기계적으로 포착하는 것입니다. 볼트 토크에만 의존하는 대신 이 형상은 확실한 기계적 잠금 장치를 생성합니다. 즉, 로프를 세게 당길수록 인터록이 더 단단하게 맞물립니다. 결과는오류 방지 로드 경로과부하 방향이나 크기에 관계없이 아이솔레이터를 구조적으로 그대로 유지합니다.

JGX-1278D-310B에 내장된 추가 신뢰성 요소:

• 다중 가닥 로프 구조에는 수백 개의 개별 AISI 304 와이어가 포함되어 있습니다. 단일 가닥에 결함이 발생하더라도 나머지 가닥은 계속해서 하중을 전달하므로 단일 실패 지점이 없습니다.
• 6061-T6 알루미늄 클램핑 블록은 전기 절연 및 추가 내식성을 위해 양극 산화 처리되어 습한 환경이나 해양 환경에서 서로 다른 금속 간의 갈바닉 결합을 방지합니다.
• 전체 어셈블리는 클램핑 예압의 변화 없이 -40°C에서 +200°C까지 열 순환되어 북극 설치 및 엔진실 장착을 위한 설계를 모두 검증했습니다.

세계에서 가장 거친 듀티 사이클을 위해 설계됨

가장 까다로운 산업 전반에 배포

• 해양 석유 및 가스 플랫폼:파도로 인한 진동과 가끔 충격이 결합되어 발생기 스키드, 펌프 패키지 및 제어 캐비닛을 보호합니다. ASTM B117에 따라 500시간 이상 염수 분무 저항성이 검증됨
• 항공우주 지상 지원 장비(GSE):신뢰성이 비행 안전 일정에 직접적인 영향을 미치는 공항 유지 관리 시설에서 민감한 테스트 스탠드, 교정 장비 및 지상 전원 장치를 격리합니다.
• 지진대 비상 시스템:지진 하중을 받는 지역의 예비 발전기 및 소방 펌프 세트의 구조적 무결성을 유지합니다. 다방향 지면 움직임에도 불구하고 안전 장치 설계가 유지됩니다.
• 중공업 프레스 및 스탬핑 라인:단조 해머, 사출성형기, 금속 스탬핑 프레스 등의 반복적인 고진폭 충격을 피로 저하 없이 흡수합니다.
• 통신 기지국:옥상 및 타워 장착형 무선 장치, 안테나 포지셔닝 시스템, 백업 배터리 랙을 바람에 의한 진동 및 열팽창 주기로부터 보호합니다.

지금 엔지니어링 팀에 문의하세요자세한 하중 편향 곡선, 맞춤형 장착 패턴 도면 또는 특정 다축 격리 요구 사항에 맞게 구성된 JGX-1278D-310B 견적을 확인하세요.
