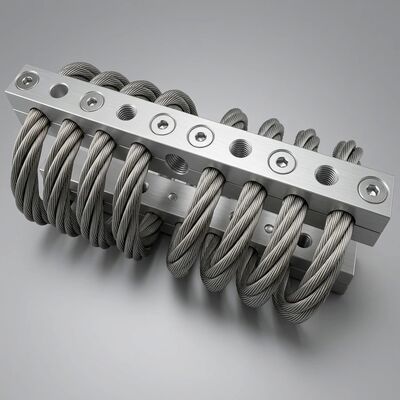

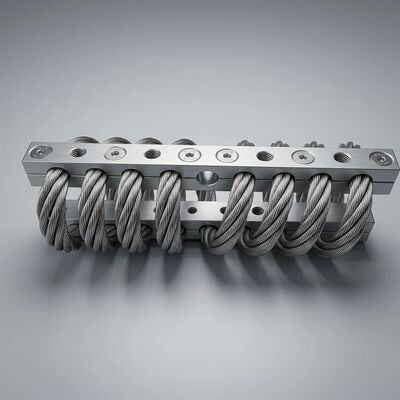

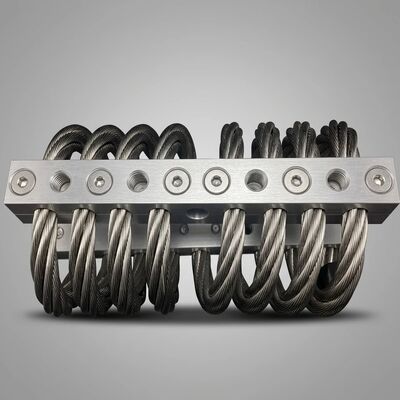

JGX-1598D-557B 전금속 철회 로프 진동 격리기

JGX-1598D-557B 부식성, 고온, 고 진동 환경에서의 영구적인 용도로 설계

격리 부품이 고장 났을 때, 그 결과는 무작위적인 정지 시간, 부속 장비 손상, 안전 위험 및 비싼 비상 교체로 이어집니다.JGX-1598D-557B와이어 로프 진동 격리전 금속 건축물그것은 엘라스토머와 수압과 같은 방식으로 분해될 수 없습니다.AISI 304 스테인레스 스틸 철 로프(8.0mm 지름, 6-coil 나선형 구성) 및6061-T6 알루미늄 합금 클램핑 블록, 이 격리기의 모든 재료는 공격적인 산업 환경에서 무기한 사용 기간을 위해 선택되었습니다.

재료 선택: 모든 요소 가 중요 한 이유

철사선에 사용되는 AISI 304 스테인리스 스틸은 18% 크롬과 8% 니켈을 함유하고 있으며, 자생하는 크롬 산화물 소극층을 형성하여 구멍에 저항합니다.균열성 부식이것은 화학 탱커, 의약품 처리 장비,물류 고장이 단순히 선택이 아닌 곳.

6061-T6 알루미늄 합금 클램핑 블록은 탄력 중량 비율이 예외적이면서황산 고화화가공 후, 장착된 장비와 지원 구조 사이의 추가적인 부식 보호 및 전기 격리 기능을 제공하는 15-25 미크론 알루미늄 산화질 층을 생성합니다.이 다이 일렉트릭 장벽은 그렇지 않으면 장착 인터페이스에서 지역적 관절을 가속화 할 수있는 방황 전류 경로를 방지.

제조 후, 모든 스테인레스 스틸 와이어 로프 집합은전기 닦기 처리표면 불순물과 미세한 부각을 제거합니다.그 결과 거울처럼 부드러운 표면은 오염 물질의 접착을 최소화하고 처리되지 않은 와이어 제품에서 피로 균열이 일반적으로 시작되는 현미경 스트레스 상승을 제거합니다..

덤핑 물리: 어떻게 JGX-1598D-557B는 착용 부품 없이 에너지를 분산

JGX-1598D-557B 내부의 완화 메커니즘은쿨롱 (干摩擦) 완화고스란한 유체 절단보다는로프 안의 수백 개의 개별 AISI 304 스레드는 접촉 지점에서 서로 치우쳐집니다각 미세 미끄러짐 이벤트는 인터페사일 마찰을 통해 소량의 운동 에너지를 무시 할 수있는 열으로 변환합니다.

이 과정, 전체 로프 횡단선에서 초당 수천 번 반복,측정된 완화 비율이 18%를 초과하는 경우∼강화되지 않은 엘라스토메리크 장착 장치의 전형적인 ~ 5~10%보다 훨씬 높습니다.진압 계수는 수십 년 연속 작동 동안 안정적입니다..

JGX-1598D-557B의 성능 특성:

• 자연 주파수 대역:8-12 Hz, 등급 부하 범위 내에서 지원 질량을 변화시킴으로써 조절된다. 낮은 전하량은 낮은 주파수 격리를 향상시키기 위해 주파수를 아래로 이동시킨다.
• 음향에서 전송 가능성:>18%의 완화 비율은 공명 증폭 인수를 제한하여 자연 주파수를 통과하는 가볍게 완화 된 시스템에서 발생할 파괴적인 증폭을 방지합니다.
• 격리 효율:흥분 주파수가 자연 주파수의 약 1.4 배를 초과하면 전송은 1 이하로 떨어집니다. 자연 주파수의 2 배로 진동 전송은 90% 이상 감소합니다.
• 부하 용량:매 마운트당 80kg의 정적 부하를 견딜 수 있습니다. 비선형 경직 곡선은 점차 저항을 보장합니다. 장비가 더 강하게 밀어 넣을수록 격리기가 더 단단해집니다.충격 현상 중 강렬한 금속과 금속 접촉을 방지하기.

가속수명 테스트로 검증된 유지보수 없이 작동

JGX-1598D-557B의 유지보수 없는 내구성을 검증하기 위해 생산 단위는 일련의 가속 노화 테스트를 받습니다.

• ASTM B117 소금 스프레이:500+ 시간 연속 5% NaCl 안개 35°C. 노출 후 검사에서는 구멍이 나지 않고, 철사선의 가로 절단도 감소하지 않고, 클램핑 전하량도 변하지 않습니다.설계된 전기 닦은 마무리 및 AISI 304 금속 기능.
• 열순환:1-40°C에서 +200°C 사이의 1000회 사이클에서 각 극단에서 30분 동안 머무르며, 측정의 불확실성 범위 (± 2%) 내의 오차를 나타냅니다.클램핑 전압 완화 검출되지 않았습니다..
• 내구성 진동:15 Hz의 2 배의 등급 부하에서 1천만 회전. 테스트 후 찢어지는 검사에서 철선 스트랜트 접촉 표면의 닦이는 것이 나타나지만 측정 가능한 마모, 피로 균열 또는 영구 설정은 없습니다.
• 충격 과부하:압축, 긴장 및 절단 축에 적용 된 3 배의 정적 부하의 500 번 반복. 와이어 로프 미끄러짐, 클램핑 블록 변형 및 자연 주파수의 변화.

이 결과는 전 금속 설계 원칙이 예측하는 것을 확인합니다. JGX-1598D-557B는계획된 유지보수, 윤활, 조정 및 주기적인 교체보호하는 장비의 전체 운용 기간 동안

전체 성능 사양

JGX-1598D-557B가 격리기와 관련된 다운타임을 제거하는 산업 부문

• 석유화학 가공소:API 610 펌프 패키지 및 중심 압축기 스키드 I급 2급 위험 영역에서 작동합니다.전 금속 구조는 정적 전하 축적 위험이 없으며 부풀거나 부드러워지지 않고 때때로 탄화수소 스프래치에 견딜 수 있습니다..
• 잠수함 및 해상 장비:상단 발전기 장치, 해수 리프트 펌프 모듈, 긴급 화재 물 펌프 패키지전기 닦은 AISI 304은 수십 년 동안 구멍 없는 서비스를 제공합니다..
• 광산업:원조 분쇄기 배charge 피더, 진동 스크린, 그리고 SAG 밀 드라이브 격리 가러미 먼지, 물 스프레이, 그리고 24/7 운영 유지 보수 접근을 비현실적으로 만듭니다.유지보수 없이 설계하여 격리 장치 검사에 대한 예정된 종료가 없도록 합니다..
• 원금속 생산:전기 활 오븐 연소 추출 팬, 연속 롤러 오시슬레이션 격리 및 온난 롤링 밀 턱 격리 100 °C 이상의 지속적인 주변 온도에서.어떤 엘라스토머도 이 열환에서 살아남을 수 없습니다..
• 소금 해제 및 물 처리:고압 역오스모스 펌프 격리AISI 304 금속공학은 염화물로 인한 스트레스 경화 균열에 저항하며, 수처리 시설에서 발견되는 농도를 훨씬 초과합니다..

오늘 엔지니어링 지원을 요청하십시오.세분화된 로드-디플렉션 특성화, 3D 장착 껍질 도면 또는 JGX-1598D-557B에 대한 경쟁 가격 요약. 사용자 지정 코일 수, 로프 지름,및 클램핑 블록 기하학은 OEM 통합 프로그램에 사용할 수 있습니다.
