JGX-1598D-557B 다축 철사망 충격 격리기

JGX-1598D-557B — 하나의 절연체 플랫폼, 모든 장착 과제, 모든 6개 축 적용

장비 설계자는 지속적인 긴장에 직면합니다. 한 기계의 장착 공간에 맞는 절연 솔루션이 다음 기계에 깔끔하게 적용되는 경우는 거의 없습니다. 다양한 볼트 패턴, 비대칭 하중, 각진 장착 표면, 레거시 개조 제약 조건 등 각 변형에는 전통적으로 서로 다른 아이솔레이터 부품 번호가 필요합니다. 그만큼JGX-1598D-557B와이어 로프 진동 아이솔레이터는 이 문제를 다음과 같이 해결합니다.구성 가능한 장착 플랫폼바-투-바, 바-플레이트, 45° 경사 및 90° 수직 방향을 지원하는 동시에 전달검증된 6자유도 격리모든 구성에서.

절연 성능 저하 없이 다양한 장착 가능

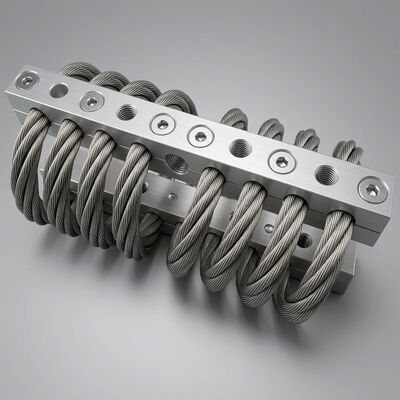

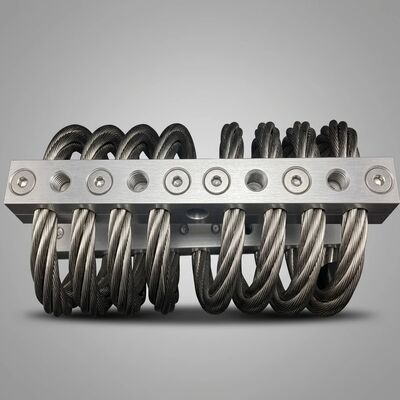

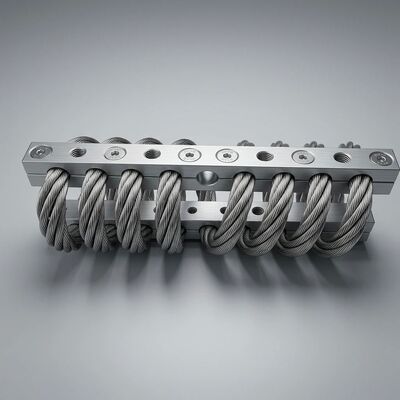

JGX-1598D-557B는 장착 인터페이스에서 절연 기능을 분리합니다. 그 핵심은6코일 나선형 와이어 로프 요소8.0mm AISI 304 스테인리스 스틸로 제작되었으며 양쪽 끝이 6061-T6 알루미늄 클램핑 바로 마감되었습니다. 클램핑 바 자체는 범용 장착 어댑터 역할을 합니다. 각 바에는 표준 미터법 및 영국식 패스너를 수용하는 다양한 각도로 정밀하게 가공된 슬롯이 포함되어 있습니다.

단일 절연체 플랫폼에서 사용 가능한 장착 배열:

• 표준 바-투-바:장비 풋은 상단 클램핑 바에 직접 장착됩니다. 하부 바를 기초 또는 지지 프레임에 볼트로 고정합니다. 두 장착 표면이 모두 평행하고 평평한 신축 기계의 기본 배열입니다.
• 바-플레이트 어댑터:가공된 베이스 플레이트는 하단 클램핑 바에 볼트로 고정되며 스터드 장착 인터페이스를 제공합니다. 이는 장비 베이스나 기초 드릴링 패턴을 수정하지 않고도 아이솔레이터를 기존 탄성 스터드 마운트의 드롭인 교체품으로 변환합니다.
• 45도 경사 장착:V 구성 디젤 엔진, 기울어진 컨베이어 드라이브 및 기울어진 펌프 패키지에서 일반적으로 1차 자극이 수평 각도로 도달할 때 45° 슬롯 방향은 아이솔레이터의 주요 컴플라이언스 축을 주요 진동 벡터와 정렬합니다. 이는 수직 실장에 비해 절연 효율을 극대화합니다.
• 90도 수직 방향:수직 공간이 제한되어 있지만 수평 여유 공간이 있는 설치에 적합합니다. 클램핑 바는 수직으로 장착되어 전체 설치 높이를 150mm 미만으로 유지하면서 완전한 다축 규정 준수를 유지합니다.

각 구성은 동일한 정격 하중(마운트당 80kg 정적, 120kg 충격)과 동일한 6-DOF 격리 특성을 유지합니다. 장비 OEM은 전체 제품 범위에 걸쳐 단일 아이솔레이터 시리즈를 표준화하여 조달 복잡성을 줄이고 단일 성능 데이터 세트를 검증하며 공통 예비 부품 재고를 유지할 수 있습니다.

검증된 다축 성능

나선형 와이어 로프 형상은 본질적으로 모든 방향에서 규정 준수를 제공하지만 JGX-1598D-557B의 성능은정량적으로 특성화됨계측된 다축 테스트를 통해 6가지 자유도 모두에 걸쳐:

• 압축(Z축):0~80kg 하중 범위에서 4~12mm의 정적 편향. 강성은 편향에 따라 비선형적으로 증가하여 큰 변위 충격 이벤트에 대해 점진적으로 견고한 구속력을 제공하면서 작은 진폭의 진동 절연에 대한 부드러운 초기 반응을 제공합니다.
• 장력(Z축 역방향):연동 클램핑 바 홈 프로파일은 와이어 로프 종단을 기계적으로 포착하여 들어올림 힘에도 구조적 연속성을 유지합니다. 기존의 고정 전용 설계는 장력이 가해지면 로프가 빠질 위험이 있습니다. JGX-1598D-557B의 홈 형상은 이러한 실패 모드를 제거합니다.
• 전단(X 및 Y축):측면 컴플라이언스는 회전 불균형, 정렬 불량 및 지진 지면 운동으로 인한 수평 가진 구성 요소를 수용합니다. 코일 구조는 탄력적으로 휘어져 잔여 오프셋 없이 중앙으로 돌아옵니다.
• 롤, 피치, 요(X, Y, Z에 대한 회전):코일 어셈블리 전체의 차등 편향은 각도 운동을 수용하여 질량 분포가 고르지 않거나 장착 지점이 중심에서 벗어난 장비를 비틀림 진동 전달로부터 보호합니다.

모든 축에 걸쳐,공명 증폭 계수는 3 미만으로 유지됩니다.- 즉, 여기 주파수가 시스템 고유 주파수와 정확히 일치하더라도 아이솔레이터는 입력을 확대하지 않는다는 의미입니다. 모든 시작-정지 주기 동안 공진을 통과하는 가변 속도 회전 기계의 경우 이러한 특성은 장기적인 신뢰성에 필수적입니다.

표준화된 절연체 플랫폼의 시스템 수준 이점

직접적인 성능 이점 외에도 장비 제품군 전체에 JGX-1598D-557B를 채택하면 다음과 같은 복합적인 운영 이점을 얻을 수 있습니다.

• 예비 부품 단순화:하나의 절연체 부품 번호는 펌프, 압축기, 발전기 및 보조 장비에 사용됩니다. 유지 관리 매장에서는 더 적은 수의 SKU를 취급하며 현장 기술자는 한 가지 설치 절차만 ​​숙지하면 됩니다.
• 예측 가능한 성능:엔지니어링 팀은 JGX-1598D-557B의 하중 편향 및 전달 특성을 한 번 검증한 다음 검증된 데이터를 향후 모든 장비 설계에 적용합니다. 각각의 새로운 기계에는 새로운 격리 자격 프로그램이 필요하지 않습니다.
• 개조 호환성:바-플레이트 어댑터 옵션을 사용하면 JGX-1598D-557B가 새로운 기초 구멍을 뚫거나 장비 베이스를 수정하지 않고도 사용 중인 장비의 노후된 탄성 마운트를 교체할 수 있습니다. 유지 관리 팀은 구조적 수정 없이 예정된 가동 중단 중에 격리 성능을 업그레이드할 수 있습니다.
• 글로벌 공급 일관성:JGX-1598D-557B는 제어된 금속 및 치수 사양에 따라 제조된 전체 금속 제품으로서 생산 배치 또는 배송 목적지에 관계없이 동일한 성능을 제공합니다. 성형 고무 제품에서 경험했던 배치별 경화 변화가 없습니다.

종합적인 기술 데이터

JGX-1598D-557B 플랫폼 접근 방식이 최대 가치를 제공하는 곳

• 해양 구동계 시스템:단일 JGX-1598D-557B 구성은 전체 선박 등급에 걸쳐 주 추진 엔진, 감속 기어박스 및 샤프트 베어링을 격리합니다. 바-플레이트 어댑터를 사용하면 선체 수정 없이 드라이 도크 기간 동안 레거시 마운트를 즉시 교체할 수 있습니다.
• 분산 발전:50kVA~500kVA의 디젤 및 천연가스 발전기 세트는 동일한 절연체 플랫폼을 공유합니다. 45도 슬롯 옵션은 1차 여기가 스키드 평면에 대해 45도 각도인 V 블록 엔진의 격리를 최적화합니다.
• 공장 자동화 셀:로봇 받침대, 픽 앤 플레이스 갠트리 베이스 및 비전 시스템 마운트는 모두 동일한 절연체 성능 사양의 이점을 얻습니다. 유지 관리 팀은 하나의 부품 번호를 보유하고 시설의 모든 기계에 일관된 설치 토크 값을 적용합니다.
• 기관차 및 차량:언더프레임에 장착된 보조 전원 공급 장치, HVAC 압축기 팩 및 견인 전자 캐비닛은 수년간 트랙으로 인한 충격 부하를 견뎌냅니다. 관통 볼트 클램핑 바가 있는 바-투-바 구성은 지속적인 진동에도 불구하고 예압을 유지합니다.
• 풍력 및 태양광 전력 전자:나셀 및 지상 장착 설치의 인버터 캐비닛과 변압기 인클로저는 진폭이 60°C를 초과하는 일일 온도 주기에 직면합니다. 올메탈 JGX-1598D-557B는 엘라스토머 대안을 괴롭히는 열 드리프트 없이 사막 정오부터 자정까지 일관된 강성을 유지합니다.

지금 당사 애플리케이션 팀에 문의하세요장비 질량, 장착 공간 및 기본 여기 방향에 따라 달라집니다. 최적의 JGX-1598D-557B 구성을 지정하고 특정 작동 지점에 대해 검증된 하중 편향 데이터를 제공하며 영업일 기준 1일 이내에 견적을 제공합니다.
