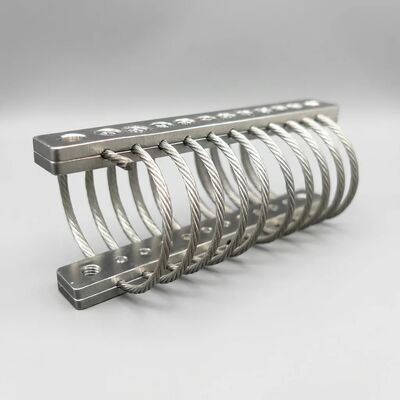

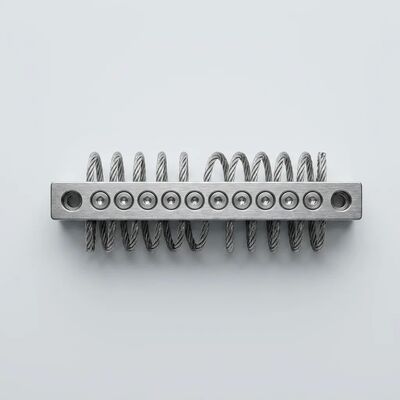

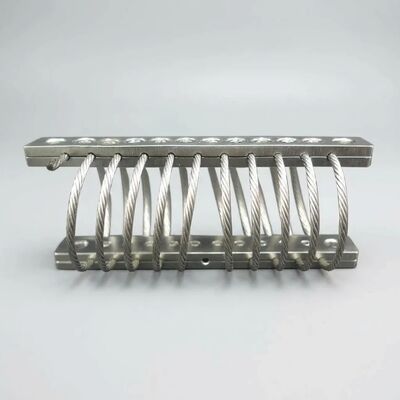

JGX-0160D-3.2A 와이어 로프 진동 격리 장치

JGX-0160D-3.2A 전금속 철사망 진동 격리기

의JGX-0160D-3.2A정밀 제조 및 연구에서 중요한 과제를 해결합니다. 유기 오염을 도입하지 않고 효과적인 진동 격리를 제공하는 방법.,1.6mm 스테인레스 스틸 304 케이블과 알루미늄 합금 6061-T6 클램핑 바로 만들어졌으며 0.25kg 패키지에 3.2kg의 정적 부하가 있습니다.완전히 금속 구조로, 방출가스를 제거합니다., 입자 방출, 그리고 화학적 침수 elastomeric 마운트 내재, 그것은 깨끗한 방, 진공 챔버, 반도체, 광학 응용 프로그램에 대한 선호되는 격리 솔루션입니다.시안 호안 마이크로 웨이브 회사에서 제조ISO 9001:2015 품질 관리

자연적 주파수 최적화 과학

효율적인 진동 격리는 근본적인 관계에 달려 있습니다.격리기의 자연 주파수는 원하는 전파성 감소를 달성하기 위해 작동 환경의 지배적인 흥분 주파수보다 충분히 낮아야 합니다.JGX-0160D-3.2A를 위해, Xi'an Hoan은 응용 엔지니어링 과정의 일부로 상세한 주파수 영역 분석을 제공합니다:

• 정적 기울기 분석:지원 질량 아래에서 격리기의 정적 기울기는 수직 자연 주파수를 결정합니다.일반적인 자연 주파수는 15 ~ 25 Hz입니다., 약 21~35 Hz 이상의 흥분 주파수에서 격리 효과 (전달성 < 1) 를 제공합니다.
• 송수율 곡선 예측:엔지니어들은 압축, 절단, 롤 축에 대한 전체 힘 전달성과 주파수 곡선을 계산합니다.전체 장비 작동 속도 범위에서 격리 목표가 충족되었는지 확인하는 것을 허용합니다.
• 모달 분리 확인:시스템 분석은 격리-공명 영역과 지원 장비의 구조 모드와 장착 기판의 공명 주파수 사이의 적절한 주파수 분리를 확인합니다.일치하는 증폭 위험을 제거합니다.
• 부하 분포 모델링:다중 격리 장치의 경우, 각 JGX-0160D-3을 보장하여 장비 중력 중심의 오프셋을 고려하여 개별 격리 장치의 부하가 계산됩니다.2A는 예측 가능한 자연 주파수 동작을 위해 설계 부하 범위 내에서 작동합니다
• 감축 기여:< 15%의 쿨롱 완화 비율은 자연 주파수에서 공명 증폭을 약 3?? 4 *로 제한합니다. 가볍게 완화 된 스프링 격리기에 비해 10?? 20 *입니다.울림 영역을 통과하는 시작 및 종료 트랜지션에서도 강력한 보호를 제공합니다.

무산화: 전 금속 건축물 이 중요 한 이유

청정실 제조 및 진공 시스템 응용 프로그램에서, 환경에 들어가는 모든 물질은 잠재적 오염원이됩니다.기존의 진동 장착 장치는 재료 구성으로 인해 상당한 위험을 초래합니다.:

• 엘라스토머 배출가스 메커니즘:고무 및 폴리우레탄 격리기는 반응하지 않은 모노머, 탄화제, 항산화제 및 완화제를 포함한 휘발성 유기 화합물 (VOC) 을 지속적으로 방출합니다. 진공 시스템에서는이 휘발성 물질은 기압을 높여줍니다., 민감한 표면을 오염시키고 촉매를 독해하거나 퇴적 화학을 변화시킬 수 있습니다.
• 분자 필름 퇴적:방출된 화합물은 광학 표면에 응고하여 분자 필름을 형성하여 전송을 저하시키고 산란을 증가시키고 레이저 시스템, 이미지 센서,그리고 분광 기기
• 입자 생성:플렉서럴 사이클 도중 엘라스토머가 찢어지고, 청정실 입자 수표 사양을 위반하고 반도체 웨이퍼 가공에 결함을 일으킬 수 있는 마이크로 및 서브 마이크로 입자를 방출합니다.

JGX-0160D-3.2A는 재료 선택으로 이러한 고장 모드를 제거합니다.

• 스테인리스 스틸 304 와이어 로프:7*19 스트랜트 구조, 본질적으로 유기물 함유량이 없으며 진공 상태에서 배출가스가 발생하지 않으며, 오토클라브를 포함한 모든 일반적인 살균 방법과 호환됩니다. (121°C/134°C의 포화 증기),감마 방사선, 에틸렌 산화물, 수소 과산화물 플라즈마
• 알루미늄 합금 6061-T6 클램핑 바:안정적인 표면 산화질소 층을 가진 가공 알루미늄, 유기 가습질 또는 처리가 필요하지 않습니다. 안오디제이션 옵션 (백색 또는 단단한) 은 유기 잔류가 발생하지 않는 무기 전해질 과정을 사용합니다.
• 접착제, 윤활료 없이:와이어 로프는 바 사이에 기계적으로 클램프됩니다. 제조의 어느 단계에서도 접착제, 스레드 잠금 화합물 또는 조립 윤활유가 사용되지 않습니다.

청정실과 진공의 호환성 검증

원활한 엔지니어링 통합 지원

시안 호안은 JGX-0160D-3.2A가 특정 응용 프로그램에서 최적의 성능을 보장하기 위해 끝에서 끝까지 설계 통합 서비스를 제공합니다.

• 초기 설계 검토:우리의 엔지니어는 최적의 격리 장치 구성과 양을 추천하기 위해 장비 사양, 진동 환경 특성화 데이터 및 격리 성능 목표를 검토
• CAD 모델 접근:STEP, IGES 및 주요 네이티브 CAD 형식 (SolidWorks, Inventor, CATIA, Creo) 에서 제공되는 상세한 3D 모델, 간섭 검사 및 조립 문서를 위한 정확한 기하학
• 설치 구성 라이브러리:베이스 마운트, 사이드 마운트 및 45도 압축 지향을 위한 모델; 비표준 설치 인터페이스에 맞춤 바 기하학이 개발될 수 있다
• 성능 문서:각 애플리케이션은 예측된 전송성 곡선, 자연 주파수 분석, 정적 부하 검증 및 권장 설치 토크 값을 포함하는 기술 보고서를 받는다.
• 프로토타입 및 테스트 지원:구성이 가능한 프로토타입 단위, 시범 생산 의무를 이행하기 전에 적합성 검사 및 현장 성능 검증

기술 사양

주요 특징

• 100% 금속 구조:유기물질, 배출물질, 미세먼지 발생
• 노화도 없고기계적 특성은 장비의 전체 수명 동안 안정적입니다.
• 주파수 독립적 진압:>15%의 완압이 하르츠에서 킬로헤르츠 범위에서 유지됩니다
• 모든 축 격리:단일 컴팩트 장치에서 압축, 절단 및 롤에서 동시에 효과적입니다.
• 환경적 면역성:화학물질, 바닷물, 오존, 자외선, 습도, 소금 스프레이에 영향을 받지 않습니다.
• 살균 가능:오토클라브, 감마, EtO 및 H2O2 플라즈마 살균과 호환
• UHV 호환성:가상의 누출이나 오염 위험 없이 초고 진공 환경에 적합
• 유지보수 없이:검사, 윤활, 조정 또는 계획된 교체 필요 없습니다.

부문별 응용 예제

시안 호안 마이크로 웨이브 회사 Ltd에 대해

2005년 중국 시안에서 설립된 시안 호안은 500명 이상의 직원과 100명 이상의 엔지니어링 부서와 함께 진동 격리 제품의 선도적인 제조업체로 성장했습니다. ISO 9001:2015 년 인증 된 시설은 철 로프 격리기를 생산합니다.반도체 제조, 정밀 광학, 산업 자동화, 해양 공학 등 산업에 서비스를 제공하는 진동 장착 장치, 마찰 완제기, 충격 흡수기 및 LC 필터전력 생산25개국 이상의 고객들과 함께 시안호안은 제조 규모와 애플리케이션별 엔지니어링 지원을 결합하여 맞춤형 격리 솔루션을 제공합니다.

오늘 신청팀에 연락하세요.청정실, 진공, 또는 정밀 기기 격리 요구 사항을 논의하거나 JGX-0160D-3에 대한 3D CAD 모델과 자연 주파수 분석을 요청합니다.2A 귀하의 특정 응용 프로그램.
