JGX-0240D-6.3A 와이어 로프 진동 격리기 고 피로 수명 듀얼 모드 운영 통행 보호 비선형 완화

JGX-0240D-6.3A 와이어 로프 진동 절연체 – 연속 부하 절연에 적용되는 야금 피로 과학

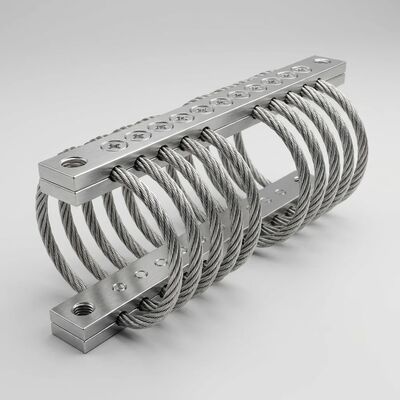

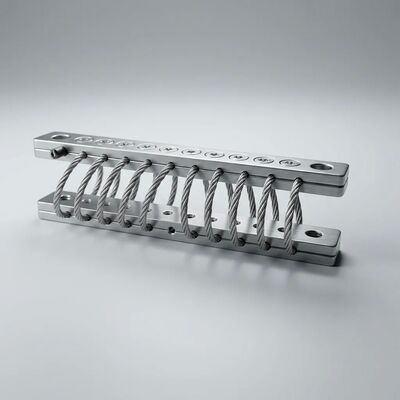

그만큼JGX-0240D-6.3AJGX-0240 시리즈 중 Xi'an Hoan의 중거리 와이어 로프 진동 절연 장치를 대표하며, 세련된 10루프 형상으로 배열된 직경 2.4mm의 스테인레스 스틸 304 케이블을 사용하고 단위당 정하중이 6.3kg입니다. 0.45kg의 컴팩트한 자중을 갖춘 이 아이솔레이터는 산업 장비 보호의 세 가지 중요한 요구 사항을 해결하기 위해 첫 번째 원칙에 따라 설계되었습니다.야금학적으로 보장된 높은 피로 수명24/7 연속 작업 기계의 경우,통합 듀얼 모드 보호별도의 운영 및 운송 격리 시스템이 필요하지 않습니다.비선형 점진적 감쇠이는 외부 스너버나 이동 중지 없이 과부하 발생 시 기계적 바닥 현상을 본질적으로 방지합니다. ISO 9001:2015 인증 제조는 배치 간 일관성을 보장합니다.

무한한 피로 수명의 야금학

기계 부품의 피로 고장은 잘 특성화된 원리를 따릅니다. 즉, 주기적 응력 진폭, 평균 응력 수준, 재료 내구성 한계 및 응력 집중 요인이 집합적으로 부품이 고장날지 무기한 생존할지 결정합니다. JGX-0240D-6.3A의 와이어 로프 설계는 효과적으로 무제한의 서비스 수명을 위해 다음 원칙을 활용합니다.

• 내구성 한계 미만:오스테나이트계 스테인리스강은 실제 피로 내구성 한계, 즉 사이클 수에 관계없이 피로 파괴가 발생하지 않는 응력 진폭을 나타냅니다. 7*19 스트랜드 구조의 133개 개별 와이어 각각은 정격 부하 조건에서 이 임계값보다 낮은 응력 수준에서 작동합니다. 이는 재료가 유한 수명 피로 체제에 결코 들어가지 않음을 의미합니다. 이는 매 사이클마다 폴리머 사슬 절단이 축적되어 최종 고장을 보장하는 탄성 마운트와 근본적으로 다릅니다.
• 분산 변형 아키텍처:아이솔레이터가 방향을 바꾸면 굽힘 곡률이 와이어 로프 루프 10개 모두에 분산됩니다. 각 루프 내에서 7*19 가닥 형상은 각각 19개의 개별 와이어로 구성된 7개의 외부 가닥에 굽힘을 추가로 분산시킵니다. 이 다단계 하중 공유는 단순한 스프링 또는 엘라스토머 설계에서 피로 균열을 유발하는 응력 집중을 제거합니다.
• 프레팅-마모 저항:감쇠를 제공하는 가닥 간 마찰은 잠재적인 프레팅 문제도 제시합니다. 그러나 스테인레스 스틸 와이어 표면은 반복적인 마이크로 슬립 조건에서 안정적이고 자체 제어되는 산화물 유약을 생성합니다. 이 마찰 공학적 층은 일치하지 않는 슬라이딩 쌍에서 나타나는 점진적인 재료 손실 없이 효과적인 감쇠에 필요한 마찰 계수를 유지하면서 기본 금속을 보호합니다.
• 환경 가속 없음:대부분의 엔지니어링 합금의 피로 균열 성장은 부식 환경(부식 피로)에 의해 가속화됩니다. JGX-0240D-6.3A의 스테인레스 스틸 304 구조는 해양 대기 및 약한 화학 물질 노출을 포함한 모든 일반 산업 환경에서 이러한 가속 메커니즘에 영향을 받지 않습니다. 실험실 공기에서 측정된 피로 성능은 아이솔레이터의 수명 전체에 걸쳐 설치된 성능을 나타냅니다.

이중 모드 보호: 전송 대 작업 손상 제거

기존 장비 격리 전략은 종종 작동상 충돌을 일으킵니다. 소프트 마운트는 작동 중 진동 격리를 최적화하지만 운송 중 과도한 움직임을 허용하는 반면, 견고한 마운트는 운송 충격으로부터 보호하지만 서비스 시 진동 감쇠가 부족합니다. JGX-0240D-6.3A는 고유한 기계적 특성을 통해 이 문제를 해결합니다.

• 작동 모드:일반적인 진동 진폭(±2~5mm)에서 와이어 로프 루프는 스트랜드 간 마찰이 일관된 >15% 감쇠를 제공하는 낮은 강성 영역에서 작동합니다. 아이솔레이터의 고유 주파수 12~20Hz(부하에 따라 다름)는 일반적인 기계 여기 주파수 아래에 위치하여 연속 작동 중 효과적인 절연을 위해 <1의 투과율을 제공합니다.
• 대중교통 모드(자동):운송 충격의 일반적인 더 큰 변위(±8-15mm)를 겪을 때 와이어 로프 형상은 점진적인 강성 영역으로 전환됩니다. 유효 스프링 비율은 비선형적으로 증가하여 총 변위를 제한하는 동시에 쿨롱 감쇠력을 증가시킵니다. 움직임이 클수록 비례적으로 더 많은 마찰이 발생합니다. 아이솔레이터는 바닥에 닿지 않고 수동 구성 변경 없이 핸들링 낙하, 차량 충격 및 레일 충격을 흡수합니다.
• 원활한 전환:모드 간에는 별도의 전환점이 없습니다. 강성과 감쇠 특성은 변위 진폭에 따라 지속적으로 변화하므로 모든 작동 및 운송 조건에서 부드럽고 예측 가능한 동작을 보장합니다. 장비 설계자는 별도의 작동 및 운송 격리 시스템을 지정할 필요가 없으므로 기계 설계와 설치/시운전 워크플로가 모두 단순화됩니다.
• 설치 단순화:JGX-0240D-6.3A는 두 모드 모두에서 항상 활성화되므로 운송 후 제거해야 하는 잠금 볼트가 없고, 폐기해야 하는 운송 브래킷이 없으며, 배송 제한 사항을 잊어버렸을 때 장비가 손상될 위험이 없습니다. 공장에 설치된 절연체는 운송, 취급, 설치, 시운전 및 전체 작동 수명 동안 장비를 보호합니다.

비선형 댐핑 메커니즘: 내장형 바닥 이탈 방지

선형 진동 절연 장치는 잘 알려진 취약성을 가지고 있습니다. 여자가 설계 진폭을 초과하면 절연 장치가 기계적 한계까지 편향되어 이동 정지점에 충격을 가하여 충격 펄스를 보호 장비에 직접 전송합니다. JGX-0240D-6.3A는 형상 기반 비선형성을 통해 이러한 오류 모드를 제거합니다.

• 점진적인 기하학적 강화:와이어 로프 루프가 최대 변위 쪽으로 편향됨에 따라 케이블 형상은 유효 강성을 증가시키는 방식으로 변경됩니다. 루프가 조여지고 굽힘 반경이 감소하며 연선 케이블을 통과하는 부하 경로가 더욱 직선화됩니다. 이러한 기하학적 효과는 완만하게 증가하는 힘-변위 곡선을 생성하여 엄격한 기계적 한계에 접근하지만 도달하지는 않습니다.
• 진폭 비례 에너지 소산:쿨롱 마찰력은 슬라이딩 표면 사이의 수직력에 비례합니다. 처짐에 따라 와이어 로프 장력이 증가함에 따라 스트랜드 간 접촉 압력이 증가하여 마찰력이 증가하고 이에 따라 사이클당 에너지가 소산됩니다. 극심한 충격 조건에서 순간 감쇠율은 일반 진동 진폭의 공칭 감쇠율 >15%에 비해 25%를 초과할 수 있습니다.
• 셀프 센터링 탄력적 복구:편향이 발생한 후 와이어 로프의 탄성 변형 에너지는 절연체를 중립 위치로 정확하게 되돌립니다. 영구 세트가 없고, 래칫 드리프트가 없으며, 충격 발생 후 수동으로 다시 중심을 맞출 필요가 없습니다. 이러한 자체 중심화 동작은 케이블의 금속 스프링 특성에 내재되어 있습니다.

JGX-0240D-6.3A 기술 사양

클램핑 바의 표면 처리 옵션

• 백색 아노다이징 처리(표준):전해 알루미늄 산화물 층, 5-15 μm 두께, 전기 비전도성, 천연 금속 외관. 실내 산업 및 일반 장비 응용 분야에 적합
• 하드 아노다이징 처리(옵션):깊은 산화물 층, 25-50μm 두께, 표면 경도가 크게 증가(400-500HV). 마모성 환경, 실외 설치 또는 장착 인터페이스에서 향상된 기계적 내구성이 필요한 응용 분야에 선택됨
• 스테인레스 스틸 클램핑 바(옵션):해양 물 튀김 구역, 화학 공장 대기 또는 식품 등급 세척 환경을 위한 전체 스테인리스 구조입니다. ASTM A967에 따라 부동태화됨

성능 특성 요약

• 금속학적으로 무제한의 피로 수명 – 정격 조건에서 재료 내구성 한계 이하로 작동
• 항상 활성화된 이중 모드 보호 - 모드 전환 없음, 하드웨어 잠금 없음, 전송 관련 절차 없음
• 비선형 점진적 댐핑 – 외부 스너버나 이동 중지 없이 내장된 과부하 보호
• 제로 크리프 및 제로 에이징 – 점탄성 완화 없음, 산화 경화 없음, 무기한 안정적인 특성
• 모든 축 격리 - 단일 소형 장치가 압축, 전단 및 롤 입력을 동시에 처리합니다.
• 환경 면역 구조 - 화학 물질, 해수, 오존, 자외선, 습도, 염수 분무에 영향을 받지 않음
• 폭넓은 온도 성능 - 정격 감소 없이 −40°C ~ +200°C의 최대 성능
• 유지보수가 필요 없는 작동 – 검사 일정 없음, 윤활 없음, 부품 교체 없음

산업 응용 사례

Xi'an Hoan Microwave Co. Ltd. 소개

중국 시안(Xi'an)에 본사를 두고 2005년부터 운영을 시작한 Xi'an Hoan은 진동 절연 및 에너지 흡수 제품 전문 제조업체로 자리매김했습니다. 회사의 ISO 9001:2015 인증 시설에는 진동 분석, 재료 엔지니어링 및 제품 개발에 중점을 둔 100명 이상의 전문가로 구성된 엔지니어링 부서를 포함하여 500명 이상의 직원이 근무하고 있습니다. Xi'an Hoan의 제품 범위는 와이어 로프 아이솔레이터, 진동 마운트, 마찰 댐퍼, 충격 흡수 장치 및 LC 필터를 포함하며 전 세계 25개국 이상에서 공장 자동화, 해양 엔지니어링, 발전, 철도 시스템, 건축 서비스 및 정밀 계측 분야의 고객에게 서비스를 제공합니다.

지금 엔지니어링 부서에 문의하세요연속 작업 진동 절연 애플리케이션에 대해 논의하고 피로 성능 문서를 요청하거나 특정 작동 조건에서 JGX-0240D-6.3A의 프로토타입 평가를 준비합니다.
