JGX-0320D-17A 와이어 로프 진동 격리기 고 부하-중량 비율 컴팩트 디자인 전방향 장착

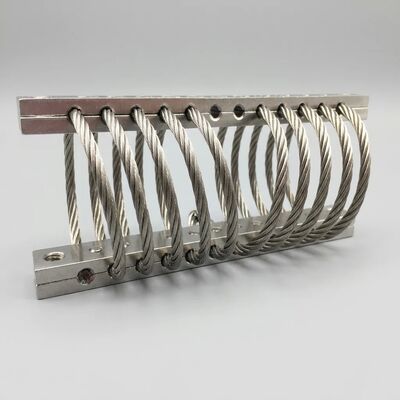

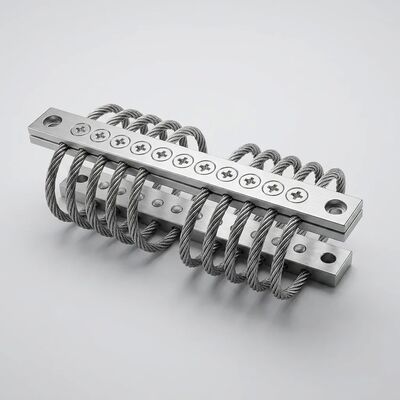

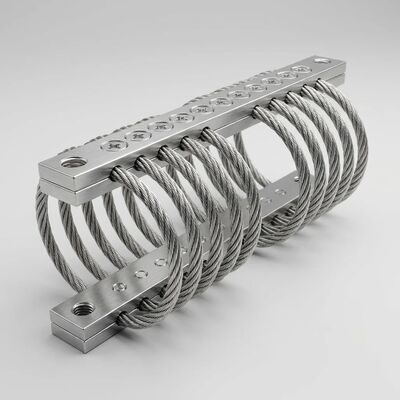

JGX-0320D-17A 와이어 로프 진동 격리기

의JGX-0320D-17A정밀하게 구성된 철사선 진동 격리 장치입니다.스테인리스 스틸 304케이블 코어 3.2mm 와이어 지름, 이 격리기는마운트당 0.5~15kg의 부하량최소한의 봉투 부피를 차지하는 동안, 원량 단위 당 완압 효율을 극대화하기 위해 코일 와일링 기하학과 클램프 간격을 최적화하는 직접적인 결과

콤팩트 한 공간 에 대한 높은 부하 가중 비율

기존의 엘라스토메리식 장착장과 코일 스프링 격리장치는 부하량과 물리적 크기를 교환합니다. 더 많은 무게를 지탱할수록 더 커집니다.JGX-0320D-17A는 이 제한을 깨고철사망 구조는진압 비율 ≥15%3개의 변환축을 동시에 통과합니다.자연 주파수 범위 8~15 Hz이 성능 밀도는 전체 스펙트럼의 진동 보호 기능을 항공기 전자 장치, UAV 기말 조립 장치,정밀 의료기기, 그리고 콤팩트 산업 컨트롤러 ∙ 각 밀리미터의 클리어먼스와 각 그램의 유료 화량이 중요한 응용 프로그램.

파괴적 인 시험 에서 증명 된 것

JGX-0320D-17A의 모든 생산 팩은가속 파괴적 테스트 프로토콜고립기를 기계적 한계까지 밀어냅니다. 테스트는 다음을 포함합니다.

• 최후의 팽창 부하에서 실패용량보다 훨씬 더 높은 안전성을 확인하는 철회로 코어
• 주기적 피로 테스트최대 명산 압력에서 106 회전 부하를 초과하고, 주기 전체 기간 동안 <5%로 측정된 완압 계수 저하
• 충격 펄스 생존성반 시노스 및 자그테인트 입력 파형 아래에서, 반복된 고g 사건에도 불구하고 최고 전송 가속도가 설계 임계치 이하로 유지되는지 확인합니다.
• 소금 스프레이 경식 저항성ISO 9227 중성 소금 스프레이 (NSS) 테스트에 따르면, 전기 닦은 스테인리스 스틸 304가 96시간 이상 노출된 후 구조적 무결성을 유지한다는 것을 확인합니다.

요청에 따라 제3자 시험 보고서는 제공되며, 최종 수용 테스트를 통해 원료 열 수치에서 완전한 추적성을 제공합니다.

전방향 및 오리엔테이션 독립적 인 장착

대칭 6 루프 나선 나선 전선 줄 기하학은 본질적으로전방향한 축만을 보호하는 단축 완충기와는 달리 JGX-0320D-17A는 입력 방향, 수직, 측면, 경사 또는 어떤 조합에 관계없이 진동 에너지를 동일하게 완화합니다.장착 플랜지는M6 횡단 볼트고립기의 동적 반응 곡선을 변경하지 않고 모든 각도 (0°, 45°, 90°, 뒤집어) 에 설치 할 수 있습니다. 이러한 방향 독립성은 보조 정렬 도구의 필요성을 제거합니다.설치 노동을 줄입니다., 그리고 정확한 장착 방향이 보장 될 수 없는 현장 배치 장비에서 일관된 보호를 보장합니다.

기술 사양 한눈에

전형적 사용법

• 항공우주비오닉스 장치 및 비행 데이터 기록기
• UAV 카메라 기말 및 유료 화물 안정화 플랫폼
• 의료 진단 및 영상 장비 운송 사례
• 산업용 CNC 컨트롤러 및 정밀 측정 기기
• 선박용 전자제품 및 선박 내비게이션 디스플레이
• 철도 신호 및 철도 부근 통신 캐비닛

왜 WNRLN에서?

WNRLN은ISO 9001:2015모든 JGX-0320D-17A는 주요 동적 성능 메트릭스를 요약하는 팩 테스트 인증서를 가지고 배포됩니다.우리의 엔지니어링 팀은 무료 응용 프로그램 검토를 제공합니다, 봉투 제약, 진동 환경 프로파일, 우리는 비용없이 최적의 격리 구성을 추천합니다.오늘 연락하세요표본을 요청하거나 특정 격리 요구 사항을 논의합니다.
