JGX-0320D-17A 와이어 로프 진동 절연체 중복 이차 충격 보험 즉각적인 시각적 검사 가능성

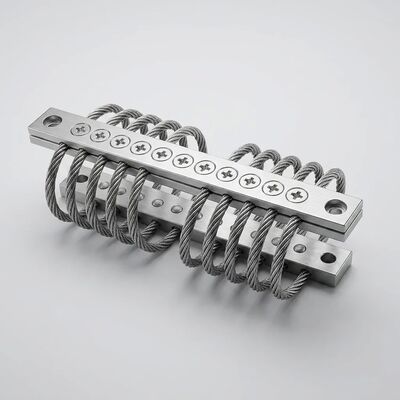

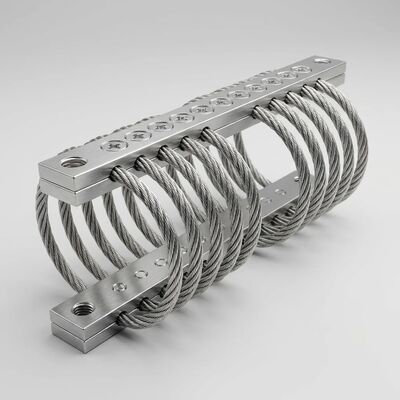

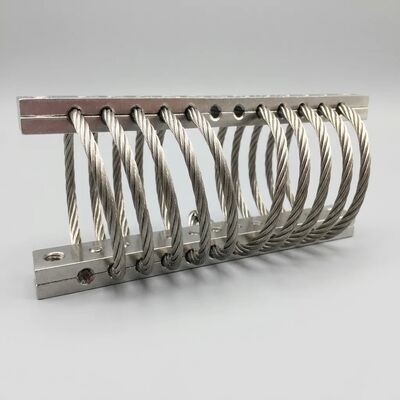

JGX-0320D-17A 와이어 로프 진동 절연체 — 내장된 이중화로 현장 서비스가 가능한 충격 방지 장치

그만큼JGX-0320D-17A진동 절연 설계의 중요한 격차를 해결합니다. 기본 댐핑 요소가 사용 중에 성능이 저하되면 어떻게 될까요? 경고 없이 실패하는 밀봉된 탄성 마운트 및 백업 보호 기능이 전혀 없는 단일 경로 스프링 아이솔레이터와 달리 이 6루프 와이어 로프 아이솔레이터는중복된 2차 충격 흡수코일 아키텍처에 직접적으로 적용됩니다. 에서 제작3.2mm 스테인레스 스틸 304 와이어 로프전해 연마 마감으로 지원됩니다.0.5~15kg작동 온도 범위에 걸쳐-40°C ~ +150°C, 냉장 보관 물류 장비부터 고온 엔진 베이 주변 장치에 이르기까지 다양한 설치에 적합합니다.

중복된 2차 충격 보험

이중화 원리는 간단합니다. 6개의 독립적인 와이어 로프 루프가 병렬로 작동하므로 단일 루프의 고장이나 피로로 인해 절연체의 보호 기능이 붕괴되지 않습니다. 나머지 5개 루프는 다음을 통해 계속해서 운동 에너지를 소산합니다.가닥 간 마찰 감쇠- 와이어 로프 아이솔레이터에 특징적인 이력 감쇠 거동을 제공하는 기본 메커니즘. 이는 다음을 의미합니다.

• 우아한 저하: 감쇠 성능은 치명적인 것이 아니라 점진적으로 감소하여 유지 관리 팀에 예측 가능한 서비스 창을 제공합니다.
• 단일 장애 지점 없음: 각 루프는 독립적인 에너지 소산 요소로 작동하므로 국부적인 결함이 전체 감쇠 시스템을 통해 전파될 수 없습니다.
• 본질적인 안전 장치: 최악의 부분 손상에도 강철 케이블 코어가 구조적 연결성을 유지하여 장비가 마운트 베이스에서 완전히 분리되는 것을 방지합니다.

이 아키텍처는 특히 다음과 같은 경우에 유용합니다.무인 또는 원격 설치— 셀룰러 기지국 장비, 해상 모니터링 시스템, 선로변 신호 하드웨어 — 정기 검사 간격이 수개월에 걸쳐 있을 수 있으며 물리적 접근이 제한되는 곳입니다.

신속한 감사를 위한 즉각적인 시각적 검사

JGX-0320D-17A는 다음을 위해 설계되었습니다.제로 툴, 육안 검사. 노출된 와이어 로프 형상은 기술자가 세 가지 간단한 지표를 확인하여 30초 이내에 절연체 상태를 평가할 수 있음을 의미합니다.

1. 코일 대칭— 예상되는 나선형 프로파일에 대해 영구 변형, 고르지 않은 루프 간격 또는 와이어 가닥 꼬임이 즉시 표시됩니다.
2. 표면상태— 전해연마된 스테인레스 스틸 304 마감 처리로 염료 침투나 확대 없이 부식 구멍, 프레팅 마모 또는 가닥 파손을 한 눈에 확인할 수 있습니다.
3. 클램프 무결성— 패스너를 풀지 않고도 장착 바 토크 확인 표시와 클램핑 바 사이의 간격 일관성을 시각적으로 확인할 수 있습니다.

내부 박리를 검사하기 위해 분해가 필요한 기존 고무 마운트나 씰 무결성을 확인하기 위해 압력 테스트가 필요한 유체 충전 댐퍼와 비교해 보십시오. JGX-0320D-17A는 추측을 없애고 검사 노동력을 대폭 줄여줍니다. 한 명의 기술자가 몇 시간이 아닌 몇 분 만에 전체 장비 랙을 감사할 수 있습니다.

재료 과학을 통한 장수명 신뢰성

댐핑 코어의 스테인레스 스틸 304 구조는 고유한 특성을 제공합니다.내식성부서지거나 마모될 수 있는 표면 코팅에 의존하지 않고. 그만큼전해연마 마감표면을 더욱 부동화시켜 와이어 드로잉 중에 유입된 미세 버와 표면 철 오염을 제거합니다. 와 결합8~15Hz의 고유 주파수 범위그리고감쇠비 ≥15%, 아이솔레이터는 연장된 서비스 수명을 통해 동적 특성을 유지합니다. 주요 안정성 지표는 다음과 같습니다.

• 피로 등급10⁶ 로드 사이클 이상최대 정격 변위에서
• 감쇠계수 드리프트5% 미만정격 피로 수명 초과
• 예정된 교체 간격 없음정상 작동 조건에서 — 달력이 아닌 조건에 따라 교체
• 저장 수명 초과10년성능 저하 없이 통제된 실내 환경에서

이러한 환경을 위해 설계됨

• 통신 기지국 캐비닛 및 원격 무선 장치
• 해양 플랫폼 모니터링 및 데이터 수집 시스템
• 철도 신호, 차축 카운터 및 핫박스 감지기 인클로저
• 발전 터빈 진동 모니터링 패널
• 의료영상장비 운송 및 배치사례
• 저온 유통 물류 모니터링 및 냉동 압축기 마운트

WNRLN 품질 약속

모든 JGX-0320D-17A는 다음과 같이 제조됩니다.ISO 9001:2015밀링 열 수치까지 추적할 수 있는 전체 재료 인증을 통해 품질 시스템을 관리합니다. 일괄 테스트에는 동적 강성 측정, 감쇠비 검증, 사내 승인 표준에 따른 육안/치수 검사가 포함됩니다. 우리는 평가 수량의 즉각적인 배송을 위해 재고를 유지하고 제공합니다.맞춤형 루프 수 및 와이어 직경OEM별 요구 사항을 충족합니다.당사 애플리케이션 팀에 문의하세요귀하의 프로젝트를 논의하기 위해 — 우리는 일반적으로 영업일 기준 1일 이내에 기술 제안으로 응답합니다.
