JGX-0400D-26A 와이어 로프 진동 격리 장치 전압 일률 팩 일관성 전기 가이드 EMI 보호

JGX-0400D-26A 와이어 로프 진동 절연체 — 통합 접지 경로로 사전 응력을 받은 공장

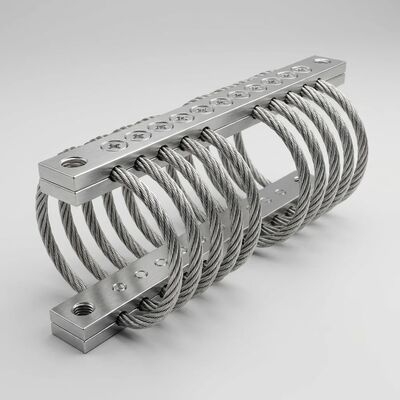

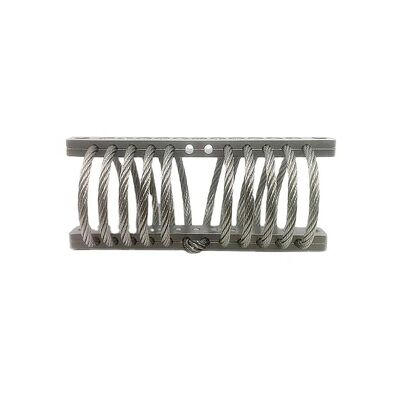

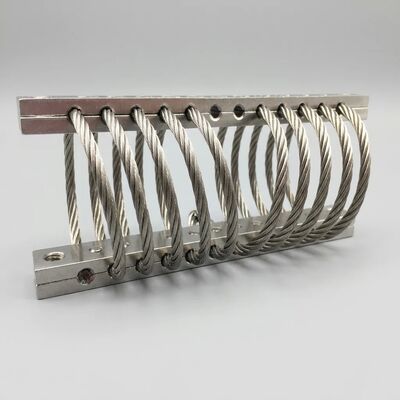

그만큼JGX-0400D-26A중간에서 무거운 탑재량 와이어 로프 진동 절연 장치는 다음과 같습니다.4.0mm 직경의 스테인레스 스틸 304 케이블 코어8루프 대칭 배열, 공장 정격마운트당 최대 26kg의 정적 하중. 각 루프 단면에는 7*19 가닥 구성의 133개 개별 와이어가 포함되어 있으며 CNC 가공 알루미늄 합금 막대 사이에 고정되어 있습니다. 이 모델의 가장 큰 특징은100% 공장 프리스트레싱 프로토콜: 모든 장치는 최종 검사 전에 정격 용량의 150%에서 100회 이상의 부하 역전을 거쳐 다중 와이어 케이블 구조를 안정적인 작동 형상에 영구적으로 안착시킵니다. 이는 교정되지 않은 와이어 로프 마운트에 흔히 발생하는 현장 정착 기간을 없애고 별도의 생산 배치에서 가져온 두 장치가 전달되도록 보장합니다.동일한 동적 응답. 또한 전체 금속 구조는 섀시와 베이스 사이의 전기적 연속성을 유지합니다. 이는 진동 절연 인터페이스 전반에 걸쳐 통일된 접지 기준을 유지해야 하는 전자 장비 인클로저에 대한 중요한 고려 사항입니다.

사전 응력 제조 및 균일한 배치 일관성

와이어 로프 절연체는 에너지 소산을 위해 스트랜드 간 쿨롱 마찰에 의존합니다. 새로 조립할 때 각 7*19 스트랜드 내의 개별 와이어는 아직 평형 안착 위치를 찾지 못했습니다. 미세한 간격과 고르지 못한 접촉 압력 분포로 인해 처음 수백 번의 작동 주기가 나타납니다.표류 강성 및 가변 감쇠. JGX-0400D-26A는 소스에서 이 문제를 해결합니다.

• 공장 사전 로드 프로토콜:각 절연체는 서보 유압 테스트 장치에 장착되며 정격 하중의 약 150%에 해당하는 최대 정격 편향의 ±60%에서 최소 100회의 정현파 변위 사이클을 받습니다. 이러한 제어된 과부하는 모든 와이어 스트랜드를 안정적인 마찰 공학적 접촉 상태로 만듭니다. 이는 몇 주간의 현장 작업 후에 최종적으로 도달하게 되는 것과 동일한 상태이지만 실험실 제어 하에서는 몇 분 안에 달성됩니다.
• 포스트 사이클 차원 문:사전 응력을 가한 후 각 장치는 자유 높이, 루프 대칭 및 장착 막대 평면성이 마스터 참조 값과 비교하여 확인되는 좌표 측정 검사를 거칩니다. 모든 임계 치수에서 허용 범위는 ±0.3mm입니다. 허용 오차 범위를 벗어난 제품은 재활용되거나 폐기되며 재고에 도달하지 않습니다.
• 통계적 배치 검증:100개 단위의 모든 생산 로트에서 5개 아이솔레이터의 무작위 샘플이 제어된 셰이커 테이블에서 완전한 동적 특성화를 거칩니다. 고유 주파수(목표 6~12Hz, 부하에 따라 다름), 감쇠비(최소 15%) 및 공진 시 전달율이 측정되고 기록됩니다. 샘플 간 변동 계수는 3% 미만으로 유지되므로 장비 설계자는 현장 성능이 균일할 것이라는 확신을 갖고 단일 부품 번호를 지정할 수 있습니다.
• 개별 추적성:각 아이솔레이터는 특정 사전 응력 사이클 데이터 및 치수 검사 기록에 연결되는 레이저 에칭 배치 코드를 수신합니다. 규제 산업 분야의 고객을 위해 이 완벽한 추적성은 감사 요구 사항 및 오류 분석 프로토콜을 지원합니다.

고유한 전기 접지 및 EMI/RFI 차폐 통합

전자 장비 포장에는 지속적인 충돌이 발생합니다. 진동 절연에는 장비 섀시와 장착 구조 사이의 기계적 분리가 필요하지만 전자기 호환성을 위해서는 동일한 두 표면 사이의 연속적인 저임피던스 접지 기준이 필요합니다. 탄성 아이솔레이터는 전용 접지 스트랩으로 연결되어야 하는 개방 회로를 생성하므로 부품, 인력 및 잠재적 고장 모드가 추가됩니다. JGX-0400D-26A는 올메탈 아키텍처를 통해 이 문제를 해결합니다.

• 전도성 기계적 경로:스테인레스 스틸 304 와이어 로프는 상부 및 하부 장착 인터페이스 모두에서 알루미늄 클램핑 바와 직접적인 금속 간 접촉을 유지합니다. 스테인리스강의 벌크 저항(약 7.2*10⁻⁻Ω·m)으로 인해 이 경로의 기본 고장 전류 전도체 용량이 제한되지만 스위칭 잡음을 민감한 아날로그 프런트엔드 및 ADC 입력 단계에 용량적으로 결합하는 부동 접지 조건을 방지하기 위해 적절한 연속성을 제공합니다.
• EMI 개스킷 랜딩 표면:각 클램핑 바의 평평하고 가공된 표면은 전도성 EMI 개스킷(직조 와이어 메쉬, 핑거 스톡 또는 전도성 엘라스토머 프로파일)을 위한 이상적인 장착 평면을 제공합니다. 개스킷은 절연체 바와 인클로저 벽 사이를 압축하여 절연 인터페이스의 물리적 간격으로 인해 깨질 수 있는 패러데이 케이지 연속성을 유지합니다. 별도의 본딩 점퍼가 필요하지 않습니다.
• 갈바니 호환성:스테인리스강-알루미늄 재료 쌍은 와이어 표면에서 유리 철을 제거하는 전해연마 표면 마감과 결합되어 모든 일반적인 산업 및 해양 대기 조건에서 갈바닉 부식을 방지합니다. 연속성이 아닌 완전한 전기 절연이 필요한 애플리케이션의 경우 클램핑 바를 하드 아노다이징 처리로 지정할 수 있습니다. 특정 접지 전략에 대해 논의하려면 당사 애플리케이션 팀에 문의하세요.

열전도율 및 제로 열 노화

온도는 폴리머 분해를 촉진하는 주요 요인입니다. Arrhenius 관계에 따르면 10°C 증가할 때마다 엘라스토머의 열 산화 노화 속도가 약 두 배로 증가합니다. 실제로 25°C에서 5년 동안 사용할 수 있는 고무 마운트는 85°C에서 6개월 이내에 고장날 수 있습니다. 이 온도는 산업 기계 인클로저, 태양광에 노출된 실외 캐비닛 및 엔진에 인접한 구획 내부에 쉽게 도달하는 온도입니다. JGX-0400D-26A는 구조적으로 이러한 오류 모드가 불가능합니다.

• 금속 열 경로:스테인리스강 304는 약 16W/m·K의 열전도율을 나타냅니다. 이는 알루미늄(205W/m·K) 또는 구리(401W/m·K)에 비하면 적지만 충전 고무 화합물의 일반적인 0.1~0.3W/m·K보다 여전히 두 자릿수 더 높습니다. 와이어 로프 코어는 분산 열교 역할을 하여 장비 장착 플랜지의 열을 인터페이스에 가두는 대신 기본 구조로 전달합니다.
• 전범위 안정성:절연체의 정격 작동 범위는 정격 감소 없이 연속 -40°C ~ +200°C 범위입니다. 이 전체 범위 내에서 동적 강성 변화는 8% 미만입니다. 이는 전적으로 스테인리스강 탄성 계수의 사소한 온도 의존성에 기인합니다. 이에 비해 일반적인 천연 고무 화합물은 25°C에서 -30°C로 냉각될 때 300~500%까지 경화됩니다.
• 폴리머 분해 경로 없음:산화할 탄소-탄소 이중 결합이 없고, 이동할 가소제 분자가 없으며, 열 응력 하에서 재배열할 가교 황 다리도 없습니다. 스테인리스강 표면의 산화크롬 수동층은 열역학적으로 안정적이며 2~5nm 두께에서 자기 제한적입니다. 150°C에서 10년 동안 연속 작동한 후 아이솔레이터의 기계적 특성은 제조된 상태와 구별할 수 없게 되었습니다.

JGX-0400D-26A 기술 데이터

애플리케이션 환경

• 통신 기지국 원격 무선 장치 및 전력 분배
• 재생 에너지 인버터 캐비닛 및 배터리 보관 인클로저
• 산업용 가변 주파수 드라이브 패널 및 모터 제어 센터
• 철도 신호 장비 하우스 및 승강장 정보 표시
• 해양 교량 전자 콘솔 및 내비게이션 프로세서 랙
• 실험실 분석 기기 및 정밀 측정 시스템

WNRLN 엔지니어링 지원

WNRLN은 JGX-0400D-26A를 다음과 같이 제조합니다.ISO 9001:2015인증된 품질 시스템. 모든 배송에는 배치 테스트 요약 문서가 포함됩니다. 당사의 응용 엔지니어링 팀은 무료 장착 구성 검토를 제공합니다. 장비 질량, 무게 중심 좌표, 사용 가능한 장착 지점 및 진동 환경 ​​프로필을 보내주시면 영업일 기준 2일 이내에 예상 전달률 곡선과 함께 권장 절연체 선택을 보내드립니다.오늘 저희에게 연락하세요프로젝트 요구 사항을 논의하거나 평가 샘플을 요청하세요.
