| 브랜드 이름: | Hoan |
| 모델 번호: | JGX-0480D-61A |
| MOQ: | 10개 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |
JGX-0480D-61A는 간 스트랜드 마이크로 마찰 완화 기술로 설계되어 까다로운 환경에서 작동하는 산업 장비에 대한 유지 보수 무료 진동 완화를 제공합니다.모든 스테인레스 스틸 구조는 전체 서비스 수명 동안 진열 면역을 보장합니다..

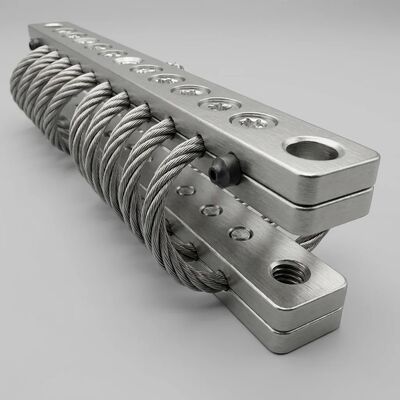

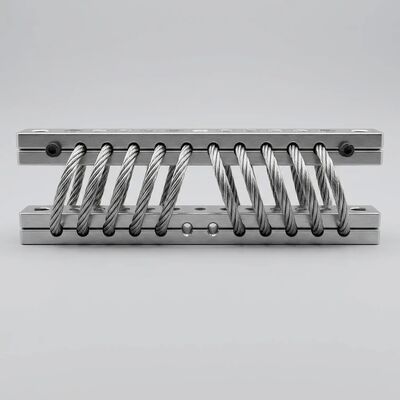

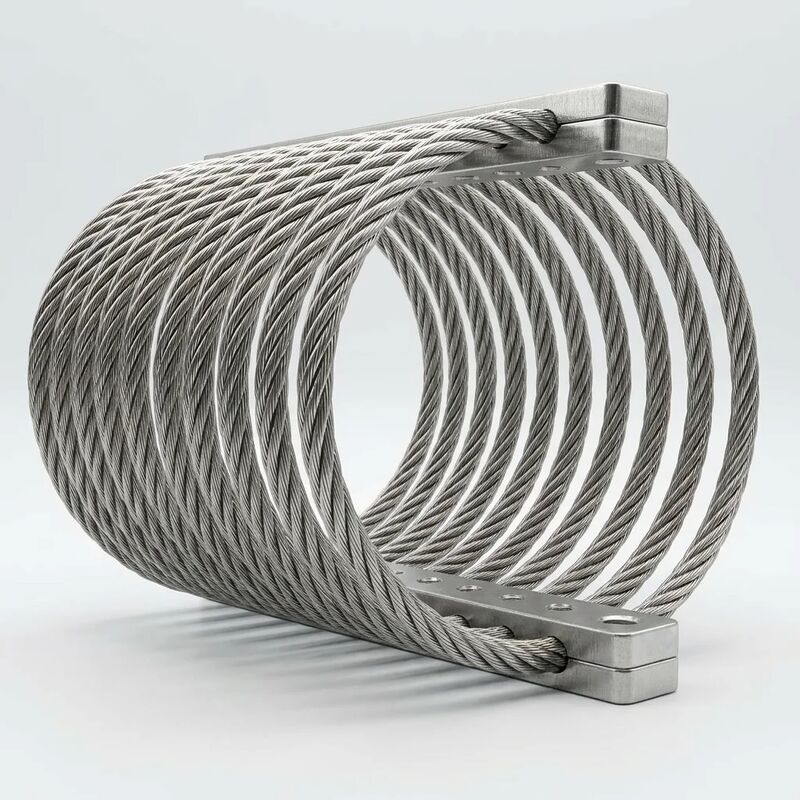

JGX-0480D-61A의 핵심은 고탄력 스테인레스 스틸 와이어의 여러 가닥으로 제조 된 나선형 철도 로프 요소입니다.각각의 나뭇잎은 현미경 수준에서 서로 치우쳐집니다.이쪽쿨롱 (干摩擦) 완화이 메커니즘은 가동 에너지를 낮은 수준의 열 에너지로 변환합니다. 수압 유체, 엘라스토머 화합물 또는 활성 제어 시스템이 필요하지 않습니다.
3가지 요소가 완압 성능을 결정합니다.
유체 누출 및 온도에 의존하는 점착성 변화로 고통받는 점착성 덤퍼와 달리, JGX-0480D-61A의 전 금속 덤퍼 시스템은-70°C ~ +260°C그리고 설계 기간 동안 유지보수를 필요로 하지 않습니다.
JGX-0480D-61A는AISI 304 스테인리스 스틸표준으로,AISI 316L클로라이드 풍부하고 해양 대기 시설에 사용할 수 있습니다. 모든 금속 부품그리고 고정장치 같은 재료 등급을 공유하는 galvanic 부식 위험을 제거.
| 구성 요소 | 표준 등급 | 선택적 등급 | 표면 마감 |
|---|---|---|---|
| 와이어 로프 헬릭스 | AISI 304 | AISI 316L | 패시베이트 및 전자 롤리스 |
| 클램핑 바 | AISI 304 | AISI 316L | 비활성화 |
| 장착 기지 | AISI 304 | AISI 316L | 비활성화 |
| 접착제 | A2-70 SS | A4-80 SS | 비활성화 |
이 재료 전략은 JGX-0480D-61A를 견딜 수 있습니다고압 세척 프로토콜식품 처리, 의약품 및 반도체 제조 청정실에서 흔합니다. 일반적인 촉매성 청소 물질에 노출됩니다. (산화 나트륨 용액 최대 5%4차 암모늄 살균제) 와 산화해제제 (피라세틱산), 수소 과산화 증기) 는 구조적 무결성이나 완압 성능을 손상시키지 않습니다.
모든 JGX-0480D-61A 생산 팩은 여러 점 검증 프로토콜을 거쳐야 합니다.
인증서:ISO 9001:2015 품질 관리 시스템. CE 표시 (EU 기계 지침 2006/42/EC) 및 RoHS (2011/65/EU) 에 대한 제품 준수 문서를 사용할 수 있습니다.IBC 2024 및 ASCE 7-22에 대한 지진 적정성 테스트는 프로젝트 요청에 따라 제공됩니다..
| 매개 변수 | 사양 |
|---|---|
| 모델 | JGX-0480D-61A |
| 와이어 로프 직경 | 4.8mm |
| 스트랜드 건설 | 7 * 19 (7 가닥, 각 19 가닥) |
| 재료 (표준) | AISI 304 스테인리스 스틸 |
| 재료 (선택) | AISI 316L 스테인리스 스틸 |
| 정적 부하량 (압축) | 0.45 1 마운드당 61kg |
| 정적 부하량 (45° 마운트) | 0.30 45kg 1 마운드 |
| 정적 부하량 (측면) | 0.20 ∼ 30kg 1마운트 |
| 자연 주파수 (명량 부하에서) | 6 ∼ 8 Hz |
| 동등한 완화 비율 | 00.10 ¥ 0.20 |
| 공명에서 동적 증폭 | ≤ 40 |
| 작동 온도 범위 | -70°C ~ +260°C |
| 격리 효율 (20 Hz) | ≥ 90% 진동 완화 |
| 마운트 무게 (약.) | 0.35 0.50kg |
| 볼트 크기를 장착 | M6 또는 M8 (기용별) |
| 설계된 생명 | 20년 이상 (올바른 충전, 실내/외부) |
각 JGX-0480D-61A 격리기는 CNC로 제어되는 와이어 로프 형식 스테이션에 제조되며, 헬릭스 피치와 지름은 ±0.3mm 허용 범위 내에서 유지됩니다.클램핑 바 갈래 프로파일은 로프 나선 기하학에 일치하도록 가공, 전체 클램핑 길이에 걸쳐 균일한 접촉 압력을 보장합니다. 이것은 단위별로 일관된 완압 성능을 위해 중요합니다.
작업 중 검사점에는 다음이 포함됩니다.
JGX-0480D-61A는 필요한 엔지니어를위한 카테고리 선도적인 철회 로프 격리기를 나타냅니다.문서화된 성능 데이터,물질 추적성, 그리고장기적인 신뢰성진동에 민감한 설비에서 사용됩니다. 그 띠 간 마이크로 마찰 완화 메커니즘은 엘라스토메르 대안보다 근본적인 이점을 제공합니다.그리고 수십 년 동안 지속적인 운영을 통해 유지 보수가 없습니다..
데이터 시트, 3D CAD 모델, 또는 사용자 정의 로드-디플렉션 곡선을 오늘 신청하세요.
