| 브랜드 이름: | Hoan |
| 모델 번호: | JGX-0480D-61A |
| MOQ: | 10개 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |

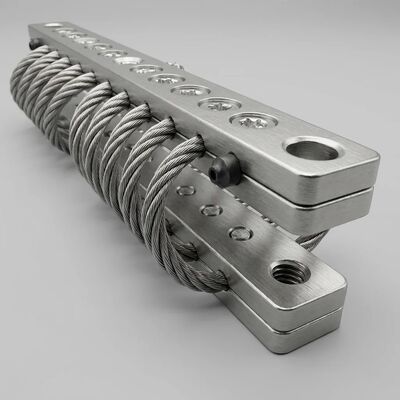

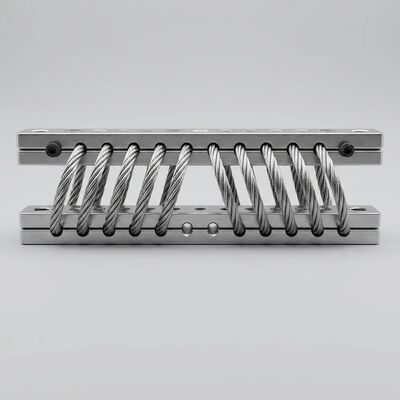

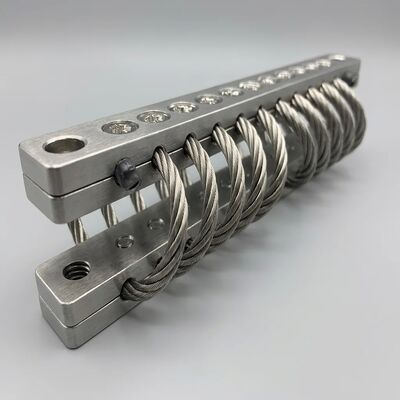

작동 중에 장비 부하가 이동하는 경우(압축기 증가, 흐름 과도 현상이 발생하는 펌프, 가변 페이로드를 운반하는 컨베이어) JGX-0480D-61A의 점진적인 강성 곡선은 최적의 격리를 유지하기 위해 자체 조정됩니다. 컴팩트한 폼 팩터 덕분에 공간이 큰 기계를 위한 확장 가능한 다중 포인트 어레이 구성도 가능합니다.
코일 스프링, 고무 패드, 공기 벨로우즈 등 기존 선형 아이솔레이터는 단일 "설계점" 부하를 중심으로 설계되었습니다. 좁은 범위를 벗어나면 격리 성능이 급격히 저하됩니다. JGX-0480D-61A는 근본적으로 다른 접근 방식을 사용합니다.비선형 경화 강성 특성.
와이어 로프 나선은 낮은 편향에서 연화 스프링 역할을 하며(모터 베어링 소음과 같은 작은 진폭, 고주파 장애로부터 높은 격리 제공) 더 큰 편향에서는 경화 스프링으로 전환됩니다(충격이나 일시적인 과부하 시 과도한 변위 방지). 이 이중 영역 응답은 기하학적 구조에 내재되어 있으며 외부 컨트롤러, 센서 또는 액추에이터가 필요하지 않습니다.
설계 엔지니어를 위해 JGX-0480D-61A는 완전한 기능을 제공합니다.하중 편향 특성화 보고서세 가지 장착 방향(수직 압축, 45° 경사 및 측면 전단)을 포괄하므로 조달 전에 전체 격리 시스템의 정확한 유한 요소 모델링이 가능합니다.
HVAC 냉각기, 산업용 공조기, 변압기 캐비닛, 펌프 스키드 등 대형 장비 패키지가 단일 절연체에 배치되는 경우는 거의 없습니다. JGX-0480D-61A는 처음부터 다음을 위해 설계되었습니다.다중 지점 배열 배포, 4~24개 이상의 장치가 함께 작업하여 다축 진동을 관리하고 장비 정렬을 유지합니다.
| 구성 | 일반적인 배열 크기 | 최고의 대상 |
|---|---|---|
| 네 모서리(대칭) | 4대 | 정사각형 기반 기계, 균형 잡힌 무게 중심 |
| 둘레(직사각형) | 6~8대 | 에지 로딩 기능을 갖춘 긴 베이스 장비 |
| 그리드(분산) | 9~16대 | 대면적 기계, 메자닌 장비 |
| 관성 블록(고질량) | 12~24개 이상 단위 | 콘크리트 관성 베이스, 내진 등급 설치 |
대한N-전체 질량의 단위 배열 지원 장비중무게 중심 오프셋 포함이자형, 각 마운트의 부하나위치에 (xᵢ, yᵢ) 이다:
Fᵢ = (M * g / N) + (M * g * eₓ * yᵢ / Σyⱼ²) + (M * g * eᵧ * xᵢ / Σxⱼ²)
어레이의 각 마운트는 다음 사이에서 작동해야 합니다.정격 정하중의 30% 및 80%와이어 로프가 미세한 마찰 결합을 위해 충분한 예압을 유지하는 동시에 동적 이동을 위한 헤드룸을 남겨두도록 합니다. 저부하(정격 20% 미만)된 예압 마운트는 낮은 진폭에서 감소된 감쇠 효과를 나타낼 수 있습니다.
JGX-0480D-61A 장치는 세 가지 기본 방향으로 설치할 수 있으며 어레이 위치별로 개별적으로 선택할 수 있습니다.
표준 하중 범위를 벗어나는 응용 분야의 경우 다중 장치 병렬 장착 또는 맞춤형 와이어 로프 직경을 사용할 수 있습니다. 장비 질량, 설치 공간 크기, 주요 여기 주파수에 대해서는 엔지니어링 팀에 문의하세요.
| 매개변수 | 값 |
|---|---|
| 모델 | JGX-0480D-61A |
| 와이어 로프 직경 | 4.8mm |
| 스트랜드 건설 | 7*19 |
| 재료 옵션 | AISI 304 / AISI 316L |
| 부하 범위(압축) | 마운트당 0.45 – 61kg |
| 부하 범위(45° 경사) | 마운트당 0.30 – 45kg |
| 고유진동수(정격 부하) | 6~8Hz |
| 감쇠비 | 0.10 – 0.20 (등가 점성) |
| 온도 범위 | -70°C ~ +260°C |
| 20Hz에서 절연 | ≥ 90% |
| 마운트 무게 | 0.35~0.50kg |
| 패스너 크기 | M6 / M8 |
우리의 응용 엔지니어는 다음을 제공할 수 있습니다.맞춤형 하중 편향 분석다중 포인트 어레이 최적화, 방향 권장 사항 및 예측된 전송률 곡선을 포함하여 특정 장비 구성에 적합합니다. 표준 리드 타임: 재고 구성의 경우 영업일 기준 3~7일, 생산 수량의 경우 영업일 기준 15~25일.
무료 격리 시스템 검토를 위해 지금 장비 사양을 제출하십시오.
