| 브랜드 이름: | Hoan |
| 모델 번호: | JGX-0648D-56A |
| MOQ: | 10개 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |

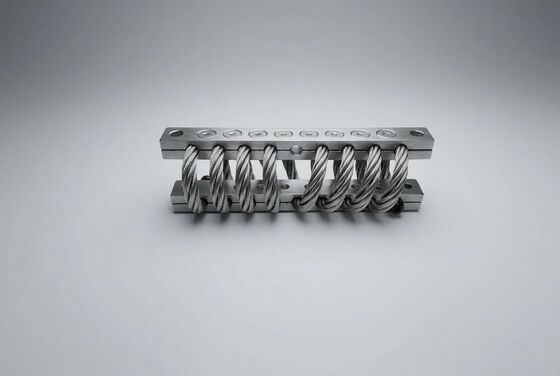

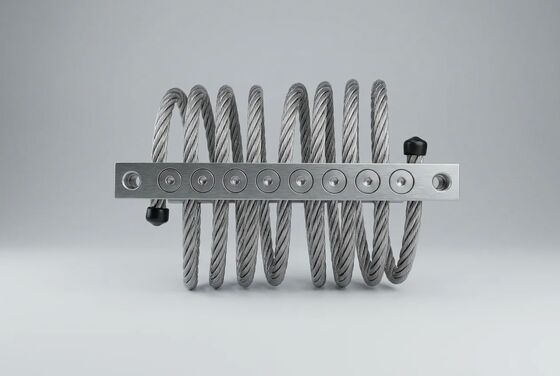

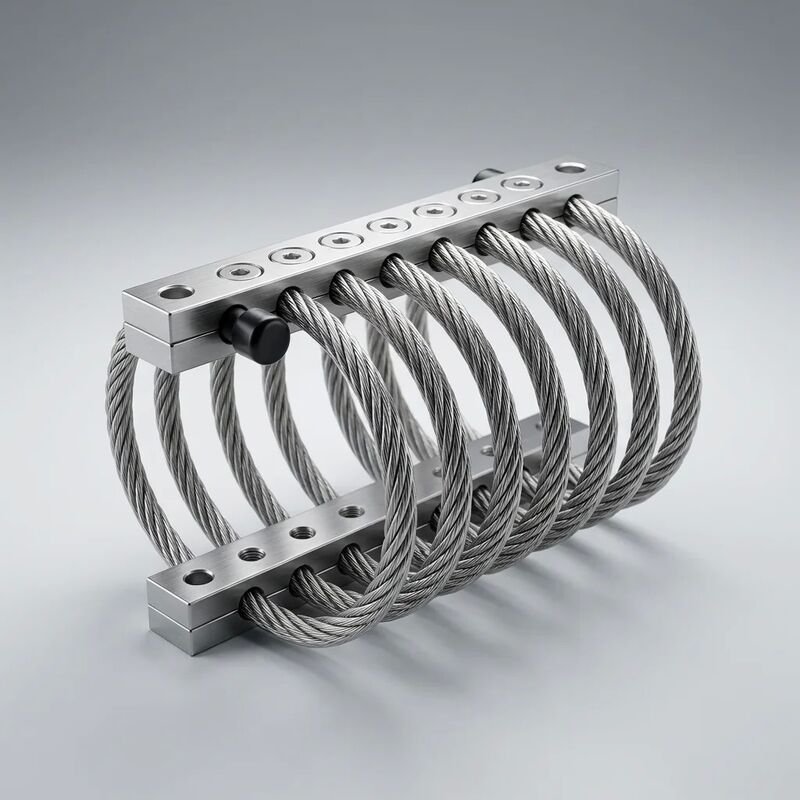

6.4mm의 스테인리스 스틸 와이어 로프 헬릭스에 구축된 JGX-0648D-56A는 0.0m의 유지보수 없이 진동 완화를 제공하기 위해 독자적인 융합 마이크로 마찰 완화 기술을 사용합니다.50~56kg 부하 범위모든 스테인레스 스틸 구조는 까다로운 산업 환경에서 전체 서비스 수명을 위해 부식 면역을 보장합니다.
JGX-0648D-56A의 핵심은 7 * 19 고탄력 스테인레스 스틸 가닥으로 제조 된 나선형 철 로프 요소가 있습니다. 기계적인 진동 에너지가 장착기를 통해 전송되면,각 줄기 내의 개별 가이드는 현미경 수준에서 인접한 가이드를 향해 슬라이드이쪽쿨롱 (干摩擦) 완화이 메커니즘은 가동 에너지를 낮은 수준의 열 에너지로 변환합니다.
세 가지 공학적 요소가 압축 성능 포장을 정의합니다.
고르지 않은 액체 완충기와는 달리 밀폐 붕괴와 온도에 따라 고르지 않는 변화,전 금속 JGX-0648D-56A 완압 시스템은 유지 보수 없이 수백만 회로 동안 안정적으로 유지됩니다..
JGX-0648D-56A는AISI 304 스테인리스 스틸표준으로,AISI 316L클로라이드 풍부한 대기, 해안 및 해상 대기, 모든 금속 부품그리고 고정제품은 서로 다른 금속들 사이의 갈바닉 부식 잠재력을 제거하기 위해 동일한 재료 등급을 공유합니다..
| 구성 요소 | 표준 등급 | 선택적 등급 | 표면 처리 |
|---|---|---|---|
| 와이어 로프 헬릭스 | AISI 304 | AISI 316L | 패시베이트 + 전기 닦은 |
| 클램핑 바 | AISI 304 | AISI 316L | 비활성화 |
| 장착 기지 | AISI 304 | AISI 316L | 비활성화 |
| 접착제 | A2-70 SS | A4-80 SS | 비활성화 |
이 모든 스테인리스 재료 전략은 JGX-0648D-56A를 견딜 수 있습니다고압 세척 프로토콜일반적으로 식품 가공 시설, 의약품 제조 청정실 및 반도체 제조 환경에서 사용됩니다.일반적인 가습성 청소 물질에 노출되는 경우 5%까지의 수산화나트륨 용액, 쿼터너리 암모늄 살균제 및 산화 해독제 peracetic 산소 및 증발 수소 과산화 같은표준화 된 화학 호환성 테스트를 통해 검증된 바와 같이.
모든 JGX-0648D-56A 생산 팩은 엔지니어링 팀에게 문서화 된 추적 가능한 성능 데이터를 제공하기 위해 설계된 포괄적인 멀티 포인트 검증 프로토콜을 통과합니다.
보유한 자격증:ISO 9001:2015 품질 관리 시스템 인증 설계, 제조 및 테스트 프로세스를 포함합니다.EU 기계 지침 2006/42/EC 및 RoHS 지침 2011/65/EU에 따라 CE 표시에 사용할 수있는 제품 준수 문서IBC 2024 및 ASCE 7-22 표준에 따른 지진 자격 테스트는 목표 설치 사이트에 대한 바닥 반응 스펙트럼 분석을 포함하여 프로젝트 특정 요청에 따라 제공됩니다.
| 매개 변수 | 사양 |
|---|---|
| 모델 | JGX-0648D-56A |
| 와이어 로프 직경 | 6.4mm |
| 스트랜드 건설 | 7 * 19 (7 가닥, 가닥당 19 가닥, 총 133 가닥) |
| 와이어 튼성 (유형) | ≥ 1,570 MPa (ASTM A313 기준) |
| 재료 (표준) | AISI 304 스테인리스 스틸 |
| 재료 (선택) | AISI 316L 스테인리스 스틸 |
| 정적 부하량 (올림 압축) | 0.50 ∼ 56kg/마운트 |
| 정적 부하량 (45° 기울기) | 0.35 마운트당 42kg |
| 정적 부하 (측면 절단) | 0.25 마운트당 28kg |
| 자연 주파수 (명량 부하에서) | 6 ∼ 8 Hz |
| 동등한 점성 완화 비율 | 00.10 ¥ 0.20 |
| 공명에서 동적 증폭 (Q) | ≤ 40 |
| 작동 온도 범위 | -40°C ~ +150°C |
| 격리 효율 (20 Hz) | ≥ 90% 진동 완화 |
| 격리 효율 (30 Hz) | ≥ 95% 진동 완화 |
| 마운트 무게 (약) | 00.50 ∼ 0.70kg |
| 볼트 크기를 장착 | M8 또는 M10 (이용에 따라) |
| 볼트 토크 (M8 / M10) | 22~25 N·m / 42~48 N·m |
| 전기 결합 저항 | ≤ 0.1 Ω (전 금속 경로) |
| 설계 서비스 수명 | 20년 이상 (올바른 충전, 실내 또는 실외) |
각 JGX-0648D-56A 격리기는 CNC로 제어되는 와이어 로프 형식 스테이션에서 제조되며 헬릭스 피치와 코일 지름이 ±0.3mm 허용 범위 내에서 유지됩니다.클램핑 바 갈래 프로파일은 정밀 가공 6.4mm 로프 헬릭스 기하학,전체 클램핑 인터페이스에 걸쳐 균일한 접촉 압력 분포를 보장합니다. 이 기하학적 일관성은 단위-단위 완압 성능 반복성을 달성하는 데 필수적입니다..
프로세스 속 품질 게이트 점검점은 다음을 포함합니다.
JGX-0648D-56A는 매운트 당 0.50~56kg 범위의 중량 산업용 용도로 특별히 크기로 설계된 견고한 철회로 격리 솔루션입니다.그 인트라스트램 미세 마찰 완화 메커니즘은 엘라스토메르 대안보다 근본적인 신뢰성 장점을 제공합니다.: 지속된 정적 부하 하에서 0의 몰래, 진공 또는 청정실 환경에서 0의 배출가스, 0의 유지 보수 개입,그리고 20년 이상 연속 운용을 통해 일관된 성능문서화 된 성능 특성화를 필요로 하는 엔지니어링 팀에게는 모든 배송과 함께 전체 롯 레벨 테스트 보고서와 재료 인증서가 제공됩니다.
포괄적 인 데이터 시트, STEP 또는 IGES 형식의 3D CAD 모델 또는 특정 응용 프로그램 요구 사항에 맞게 사용자 정의 부하-편지 특성화 보고서를 요청하십시오.
