| 브랜드 이름: | Hoan |
| 모델 번호: | JGX-0648D-56A |
| MOQ: | 10개 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |

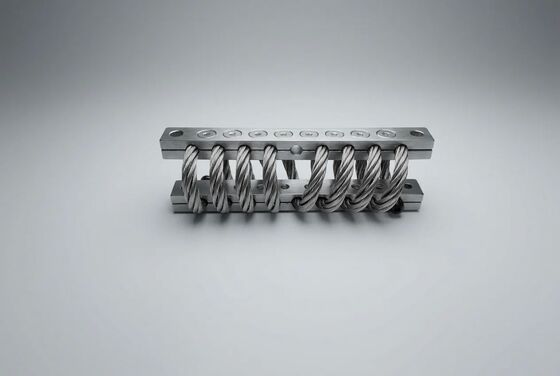

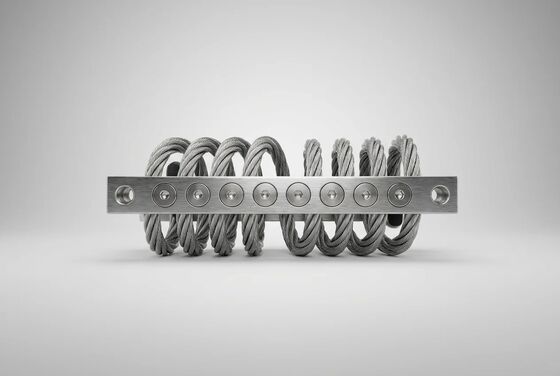

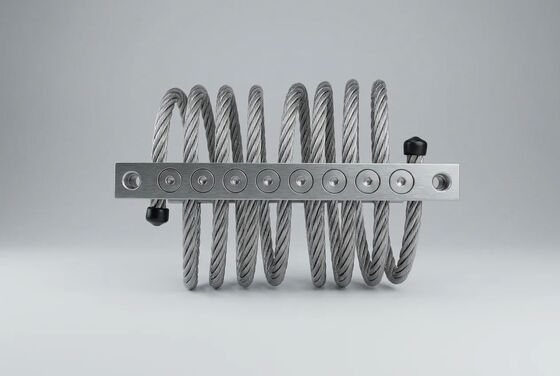

기계의 부하가 작동 중 변동 할 때이동형 발전기 슬라이드 운송 및 운영 모드 사이의 전환 JGX-0648D-56A의 비선형 프로그레시브 경직 곡선은 최적의 진동 격리를 유지하기 위해 스스로 조정됩니다.6.4mm 와이어 로프 지름과 컴팩트한 발자국 또한 큰 발자국 산업 장비 패키지에 대한 확장 가능한 멀티 포인트 배열 구성을 가능하게합니다.
일반적인 선형 격리기 固定 펌프 속도 코일 스프링, 단일 듀로미터 화합물과 고무 패드,조절압의 공기공기 류는 1개의 명목 '설계점' 부하를 중심으로 설계된다.그 좁은 작동 창을 벗어나면 격리 성능이 급격히 저하됩니다.그리고 구조적인 진동은 약화하기보다는 증폭됩니다..
JGX-0648D-56A는 근본적으로 다른 기계적 접근 방식을 사용하여비선형 경화 경직성 특성, 나선형 로드 와이어 로프 기하학 자체의 출현 속성. 낮은 기울기 (작은 진동 진폭) 에서 로프 헬릭스는 부드러운 스프링처럼 행동합니다.전기 모터 베어링 노이즈 및 펌프 임펠러 블레이드 패스 흥분과 같은 고 주파수 장애에 대한 높은 격리 효율을 제공합니다.더 큰 기울기 (충격, 일시적 과부하, 시작 / 공명으로 해안 아래로), 경직은 경화 체제로 전환됩니다.유연한 범위 내에서 철선을 유지하면서 과도한 이동을 방지합니다..
이 두 가지 방식의 반응은 완전히 수동적이고 본질적입니다. 전자 컨트롤러, 피드백 센서, 공기 또는 수압 작동 장치가 없습니다.그것은 나선형 로드 와이어 로드의 기하학적 특성입니다., 모든 생산 단위에서 검증되고 반복됩니다.
설계 및 시뮬레이션 엔지니어의 경우, JGX-0648D-56A로드-디플렉션 특성화 보고서모든 세 가지 표준 장착 방향 (직선 압축, 45° 기울기 및 측면 절단) 을 포함합니다.이 데이터 세트 (일반적으로 방향별로 30~50 측정 포인트) 는 ANSYS 내에서 전체 격리 시스템의 정확한 유한 요소 모델링을 가능하게합니다., Abaqus, 또는 COMSOL 조달 약속 전에.
대형 산업 장비 3~6m의 HVAC 냉각기, 수백 킬로그램의 산업용 공기 처리기, 트랜스포머 캐비닛,다중 펌프 스키드 집합체 (multi-pump skid assemblies) 는 단 하나의 장착 장치로 분리할 수 없습니다.JGX-0648D-56A는다점 배열 배포, 4에서 24+개의 개별 단위가 조정되어 정밀한 장비 정렬과 균일한 부하 분배를 유지하면서 다축 진동을 관리합니다.
| 구성 | 배열 크기 | 전체 용량 | 주요 응용 |
|---|---|---|---|
| 네 각 (대칭) | 4개 | 최대 224kg | 평형 중력 중심이 있는 사각형 발자국 기계 |
| 둘레 (삼각형) | 6~8개 | 최대 448kg | 분산된 가장자리 부하를 가진 길쭉한 장비 프레임 |
| 그리드 (분산) | 9·16 단위 | 최대 896kg | 대면적 기계 및 메즈니움 수준의 장비 |
| 관성 블록 (대량) | 12~24+ 단위 | 1300kg 이상 | 지진 억제 요구 사항이 있는 콘크리트 관성 기단 |
1년 동안N- 전체 질량의 장착 기구M알려진 중력 중심 좌표 (ex,ey) 배열 기하학적 중심에 비해 각 개별 마운트에 대한 정적 부하i좌표에 위치 (xi,yi) 는 다음과 같이 계산됩니다.
Fi= (M · g / N) + (M · g · e)x· yi/ Σyj2) + (M · g · ey· xi/ Σxj2)
최적의 진압 참여와 서비스 수명을 위해, 배열에 있는 각 JGX-0648D-56A는정적 부하의 30%, 80%수직 압축 지향에서 매 마운트당 약 17~45 kg) 가량 20% 이하로 부하된 단위는 낮은 진동 진폭에서 쿨롱 완압 효과를 감소시킬 수 있습니다.스프랜드 간 접촉 압력이 전체 마찰력을 개발하기에 충분하지 않기 때문에매우 불평등한 부하 분포를 가진 애플리케이션을 위해, 다른 철사선 지름을 결합하는 하이브리드 배열을 지정할 수 있습니다.
JGX-0648D-56A 단위는 각 배열 위치에서 개별적으로 위치하여 해당 위치의 지배적인 진동 방향과 일치할 수 있습니다.
장비를 위해 표준 0.50~56kg/마운트 부하 범위 밖에서 작동하는 경우,여러 JGX-0648D-56A 단위의 병렬 장착 개별 부착점 또는 사용자 정의 와이어 로프 지름 구성은 요청에 따라 제공됩니다.장비 질량, 발자국 크기, 중력 중심 좌표, 주력 흥분 주파수 등에 대한 우리의 응용 엔지니어링 팀과 연락해 맞춤형 추천을 받으세요.
| 매개 변수 | 가치 |
|---|---|
| 모델 | JGX-0648D-56A |
| 와이어 로프 직경 | 6.4mm |
| 스트랜드 건설 | 7 * 19 (총 133 개의 와이어) |
| 물질 선택 | AISI 304 / AISI 316L |
| 부하 범위 (올림 압축) | 0.50 ∼ 56kg/마운트 |
| 부하 범위 (45° 기울기) | 0.35 마운트당 42kg |
| 부하 범위 (변면 절단) | 0.25 마운트당 28kg |
| 자연 주파수 (명량 부하에서) | 6 ∼ 8 Hz |
| 동등한 점성 완화 비율 | 00.10 ¥ 0.20 |
| 공명에서 동적 증폭 | ≤ 40 |
| 온도 범위 | -40°C ~ +150°C |
| 20 Hz / 30 Hz에서 격리 | ≥ 90% / ≥ 95% |
| 마운트 무게 | 00.50 ∼ 0.70kg |
| 고정 장치 크기 / 토크 | M8 (22 ∼25 N·m) / M10 (42 ∼48 N·m) |
우리의 응용 엔지니어링 팀은 무료조달 전 격리 시스템 분석자격을 갖춘 프로젝트의 경우, 다점 배열 부하 분포 계산, 장착 방향 최적화, 예측된 전송성 대 주파수 곡선 포함그리고 장비별 추천표준 제품 납품 시간: 주식 구성 (AISI 304, 표준 볼트 패턴) 에 대해 3 ~ 7 일일, 생산량 또는 AISI 316L 사양에 대해 15 ~ 25 일일.
장비 사양, GA 도면 및 작동 조건에 대한 의무 없는 진동 격리 평가를 제출하십시오.
