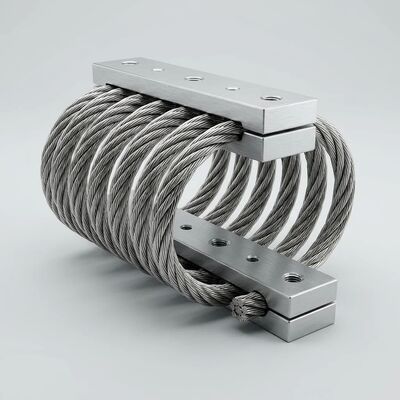

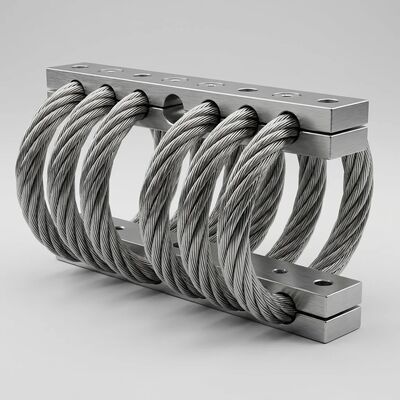

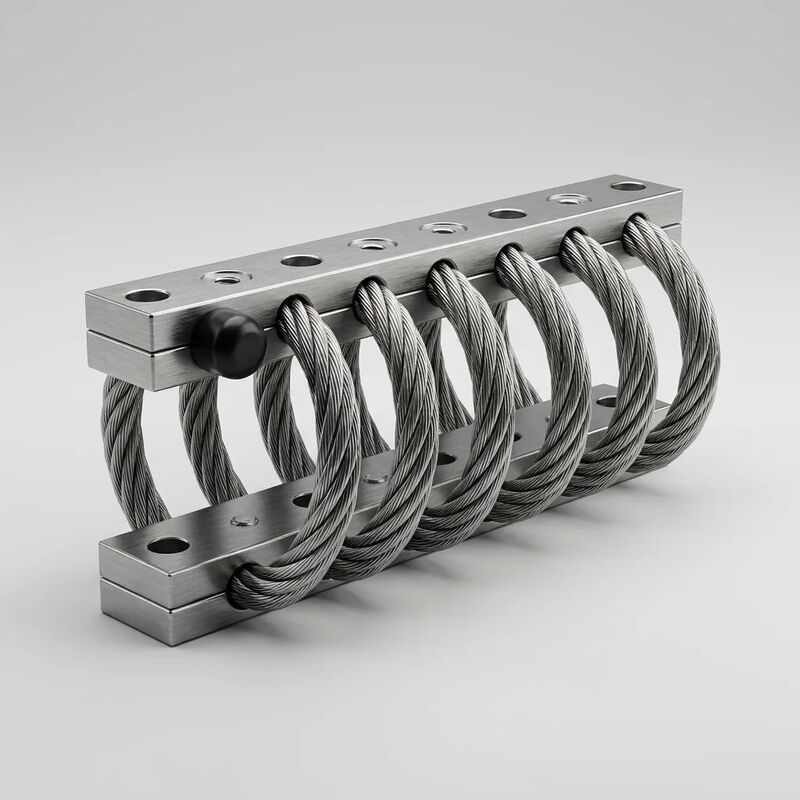

JGX-0956D-80A 핵공간 용으로 방사능 강화 저항 철사선 진동 격리기

JGX-0956D-80A 갈바닉 경식 저항 철 로프 진동 격리기

용도로 제작된서로 다른 금속의 장착 환경이 격리 장치의 구조적 무결성이 galvanic 부식으로 위협되는 경우, 이 격리 장치는 헬리컬 케이블 코어에서 장착 기판까지 완전히 비활성화 된 스테인레스 스틸 316L 구조를 갖추고 있습니다.설계 및 검증고 방사선 및 극한 온도 응용원자력 발전, 항공 우주 발사 시스템, 그리고 심해 장비에서 수십 년 동안 유지보수 없이 작동할 수 있습니다.

이 격리 장치 가 특별 한 이유

• 갈바닉 경화 제거:모든 금속 부품이 소화 된 316L 스테인리스로 만들어져 이 설계는 갈바닉 진화를 일으키는 전기 화학 잠재 차이를 제거합니다.알루미늄 선체 구조에 볼트 된 경우, 강철 기계 프레임 또는 티타늄 항공 우주 브래킷, 보호 단열 윙어 또는 단열 코팅이 필요하지 않습니다. 이것은 ASTM G71 진열 시험 표준에 따라 검증됩니다.
• 방사능 내성 전금속 건축물:폴리머, 엘라스토머 또는 유기 화합물을 사용하지 않는 이 격리기는 100 krad를 초과하는 총 이온화 복용량 (TID) 수준에 저항하며, 융통성, 방출 또는 기계적 특성을 잃지 않습니다.이것은 그것을 유일한 실행 가능한 진동 제어 솔루션으로 만듭니다.원자력 발전소 보조 시스템, 의료 선형 가속기 및 위성 버스 플랫폼방사선 노출이 불가피한 경우
• 냉동성에서 고온 연속성:모든-316L 디자인은 액체 질소 온도 (-196°C) 에서 350°C의 지속적인 작동까지 일관된 완화 특성을 유지합니다. 유리 전환, 열 완화,이 금속 설계가 완전히 피하는 엘라스토머리 고립기에 고유한 문제.
• 중량 유해물 다축 제어:8 코일 나선 기하학 압축 100 kg와 절단 50 kg를 지원하는 동시에 최소 18% 완화 비율을 제공합니다.대형 압축기 스키드, 터빈 발전기 세트 및 선박 엔진 장착장단축 격리 장치로 인해 장비가 측면 및 톱션 진동 모드에 취약합니다.
• 제로 개입 없이 평생 신뢰성:고무가 균열되지 않고, 액체가 누출되지 않고, 토크가 확인되지 않습니다.이 단위는 전체 설계 수명 동안 계획된 유지 보수가 필요하지 않습니다. 일반적으로 고정 산업용 애플리케이션에서 25 년 이상이것은 3~7년마다 교체해야 하는 고무 장착장치에 비해 전체 소유 비용을 크게 줄입니다.

기술 사양

설치 및 장기 운영

장착에는 표준 헥사스 도구와 M10 또는 M12 하드웨어가 필요합니다. 통일 316L 기판은 격리기와 호스트 구조 사이의 격리 가스켓 또는 다이 일렉트릭 코팅의 필요성을 제거합니다.야외 또는 잠수시설용, 소화 된 표면PREN ≥ 24에 해당하는 구덩이 저항, 해수 스프래시 구역 및 화학 처리 대기 에 적합 합니다.유지보수 작업이 필요하지 않습니다. 24 개월마다 시각 검사가 문서 목적으로만 권장됩니다..

전형적인 배치 시나리오

• 원자력 발전소 냉각 펌프 및 비상 디젤 발전기 세트
• 위성 버스 구조적 격리 및 반응 바퀴 장착
• 발사체 상승 중 우주선 실량 격리
• 심해 원격 조작 차량 (ROV) 의 전자 차체 장착장
• 의료용 양성자 치료 및 선형 가속기 기판 격리기
• 해상 플랫폼 압축기 및 가스 터빈 스키드 장착장
• 화학처리공단 조동기 및 원심분리기 격리기

품질 및 추적성

각 격리기는 개별적으로 전체 재료 열 롯 추적성으로 시리즈화됩니다. 부하-복전 곡선은 각 배송에 대해 기록되고 기록됩니다. 제조는ISO 9001:2015요청에 따라 우리는 EN 10204 타입 3.1 재료 인증서, 표면 소화 보고서 및 316L 기본판에 대한 염료 침투 물질 검사 기록을 제공합니다. 포장:습도 표시 카드로 진공 밀폐, 수출품급의 이중 벽 karton에 폼을 씌워 있습니다.

자주 묻는 질문

질문: 이 격리기는 알루미늄 구조물들의 진열을 어떻게 방지합니까?
A: 전체 격리기 (기반판을 포함하여) 를 위해 소화 된 316L 스테인레스 스틸을 사용함으로써 갈바닉 셀을 만들기 위해 다른 금속 결합이 없습니다.비활성화 층은 표면 귀족성을 더욱 높인다., 소금으로 가득 찬 해양 대기에서도 부식에 대한 전기 화학적 운전자를 제거합니다.

질문: 방사선 노출 후 완화 성능은 어떻게 될까요?
A: 진압 메커니즘은 순수 기계적이기 때문에 (무성강 철선 가닥 사이의 쿨롱 마찰) 방사선 아래 분해되는 폴리머나 유체는 없습니다.테스트는 100 krad TID 노출 후 진압 비율 및 부하 용량이 원래 값의 ± 3% 내에 남아 있음을 확인합니다..

Q: 이 단위는 추가 보호 없이 야외에 설치될 수 있습니까?
A: 예. 소금 스프레이, 산성 비, 산업용 SO 를 포함한 지속적인 야외 노출에 견딜 수 있습니다.₂환경. 페인트, 코팅, 또는 보호가 필요하지 않습니다. 바다 물에 직접 침몰하는 응용 프로그램을 위해, 구체적인 깊이와 기간 지침을 위해 엔지니어 팀과 연락하십시오.
