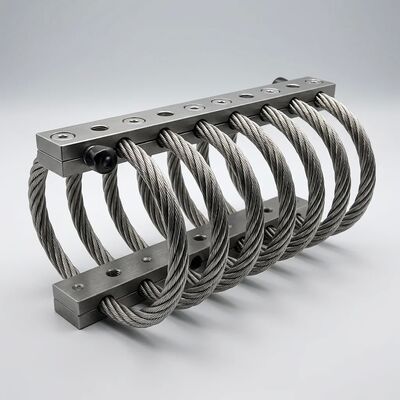

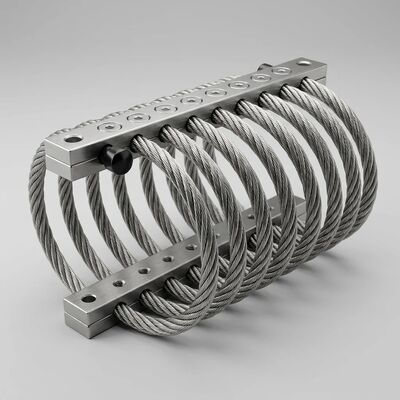

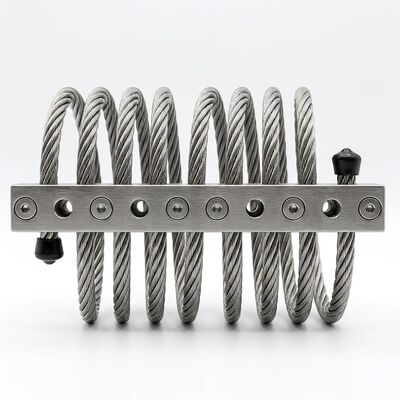

JGX-0958D-108A 와이어 로프 진동 격리기 100% 재활용 가능한 설계 안전 공급망 LTA 지원

JGX-0958D-108A 와이어 로프 진동 격리기: 공급 연속성 보장과 함께 지속 가능한 산업 진동 제어

진동 격리 부품 선택에서 지속가능성이 중요한 이유

산업구매는 근본적인 변화를 겪고 있습니다. 환경적 준수,현재는 세 가지 동결된 힘에 의해 주도되는 프론트엔드 선택 기준입니다.: 기업 ESG (환경, 사회 및 거버넌스) 보고 의무, EU 및 신흥 시장의 확장 생산자 책임 (EPR) 규정,그리고 탄소 경계 조정 메커니즘은 탄소 함량이 높은 제품을 처벌합니다.소박한 진동 격리기 - 종종 단위 가격만으로 선택되는 부품 - 는 기계의 20 년 운영 수명 동안 모든 교체 주기에 걸쳐 축적되는 숨겨진 환경 비용을 가지고 있습니다..

JGX-0958D-108A는 재료 수준에서 이것을 해결합니다. 그것의 구조적 단순성2개의 재료, 2개의 재활용 흐름- 낡은 고무와 강철을 접착제로 결합하는 다중 소재의 엘라스토메리크 장착장과 관련된 폐기 비용과 환경 부담을 제거합니다.재활용을 위해 경제적으로 분리할 수 없는 복합재료를 만드는 것.

재료 구성 및 재활용성: 구성 요소 수준 분석

스테인레스 스틸 304 와이어 로프 (7*19 건설, Ø6.4 mm)

• 단위 당 무게:약 0.52kg (총 단위 질량의 61%)
• 합금 성분:Fe-18Cr-8Ni-0.08C (최대), 완전히 아우스테니트 미세 구조
• 재활용 경로:스테인레스 스틸 폐기물 304 등급, 전 세계적으로 모든 철강 및 비철강 금속 재활용업체에 의해 승인
• 폐기물 가치:일반적으로 LME 니켈 + 크롬 조정 스테인리스 스톱 인덱스의 50~65%
• 재활용 에너지:원자력 생산 에너지의 약 30% (전기 활 오븐 경로)
• 재활용 분해:아무 것도없다SS304는 합금 특성을 잃지 않고 무한히 재활용 될 수 있습니다.

6061-T6 알루미늄 합금 클램핑 블록 (고운 안오디스)

• 단위 당 무게:약 0.30 kg (원총량의 35%, 2개 블록)
• 합금 성분:알-1.0Mg-0.6Si-0.28Cu-0.2Cr, T6 온도로 강화된
• 재활용 경로:원형 알루미늄 폐기물, 단순 자기 분리로 스테인리스 스틸에서 분리
• 폐기물 가치:일반적으로 LME 원료 알루미늄 가격의 60~75% (고등 고품질 가공 폐기물 프리미엄)
• 재활용 에너지:원료 알루미늄 생산 에너지의 약 5% (홀-헤로 융합에 비해 95% 에너지 절감)
• 하드 안오디즈 호환성:알루미늄 재조금 과정에서 아노드 산화질소 층 (<50 μm Al2O3) 은 용액을 오염시키지 않고 녹은 소금 흐름에 녹습니다.

사용후 해체 절차 (단위당 60초 미만)

1. 표준 17mm 소켓 랭치를 사용하여 M10 * 1.5 mm A2-70 스테인리스 스틸 볼트 네 개를 제거
2. 와이어 로프 코일에서 두 알루미늄 클램핑 블록을 분리
3. 볼트와 철사고 나선을 철강/무연강 재활용 통에 버려라
4. 알루미늄 클램핑 블록을 알루미늄 재활용 통에 버려
5. 표준 종이/플라스틱 폐기물 흐름으로 PE 봉지 및 파동 카튼 포장을 재활용하십시오.

결과: 쓰레기 매립지 0 킬로그램. 위험 폐기물 분류 0점. 폐기 비용 0점. 현재 원자재 가격에 약 0.30USD 0.50의 용량 금속 폐기물 회수 가치가 있습니다.

안전 공급망: 생산 중단 없이 생산을 위한 3단계 구조

진동 격리기는 일반적으로 기계의 재료 비용의 1% 미만을 차지하지만 그 부재는 전체 조립 라인을 중지 할 수 있습니다.재난적 부족의 영향은 공급망의 회복력을 구성 요소 선택에서 가장 과소평가 된 특성으로 만듭니다.JGX-0958D-108A 공급망은 단일 이벤트가 배달을 중단 할 수 없도록 보장하기 위해 3 단계의 과잉을 기반으로 설계되었습니다.

레벨 1: 수직 통합 제조 (일체 시설, 완전한 프로세스 제어)

• 철사선을 형성하는 것:6-축 CNC 와이어 굽기 기계 폐쇄 루프 긴장 제어 (± 2% 롤링 전 충전 정확성). 코일 수 6 ~ 12 루프 및 지름 4.8 mm ~ 9 에 프로그래밍 할 수 있습니다.도구 변경 없이 5mm
• 클램핑 블록 가공:5 축 CNC 프레싱 센터 (Renishaw OMP40). 모든 부분의 자동 차원 검사: 볼트 구멍 지름 (M10 + 0.2 / 0 mm), 중심 간격 (120 ± 0.1mm * 80 ± 0.1 mm) 와 로프 롤 반지름이 균일한 클램핑 압력 분포를 보장합니다.
• 조립 및 시험:37.5 ± 2.5 N·m의 공기 토크 제어 고정, 통계적 공정 제어용 데이터 로깅을 통해 108 kg 압축에서 100% 정적 부하-복전 검증

레벨 2: 지리적으로 분리된 이중 출처 원자재

• SS304 와이어 막대 (5.5mm):서로 다른 지방에 위치한 ISO 9001 인증을 받은 두 공장, 각각 독립적인 녹기, 롤링 및 와이어 당기 능력을 가지고 있습니다. 튼력 테스트와 함께 분기 감사 (UTS ≥ 515 MPa, YS ≥ 205 MPa,연장 ≥ 35%) 및 금속학적 곡물 크기 검증 (ASTM E112 곡물 크기 6?? 8)
• 6061-T6 알루미늄 판 (25mm 두께):별도의 빗자루 가루 작업과 함께 두 개의 진압 공급 업체. T6 템퍼를 확인하기 위해 전도성 검증 (40% ~ 45% IACS 최소) 과 함께 ASTM B209 인증을 받았습니다.
• 안전용품:90일 원자재 재고 고객 주문 백업에서 독립적으로 유지됩니다. 원자재는 가공 작업 주문이 출시 될 때까지 특정 고객 주문에 할당되지 않습니다.

레벨 3: 장기 계약 (LTA) 프로그램 구조

• 가격:12개월 기간에 고정된 기본 가격, 가중된 지수에 따라 매년 조정: 40% LME 알루미늄 (3개월 판매자), 30% LME 니켈 (3개월 판매자), 15% 중국 CPI, 15% 고정.연간 조정 최대치 ±8%전체 가격 투명성 (full price transparency) 인덱스 값과 계산은 각 분기 경영 검토에 공개됩니다.
• 용량 할당:일정 분기 당 단위로 측정 된 보장 된 생산 슬롯 120 일간 롤링 예측은 매달 업데이트됩니다. 예측 창문 내의 확고한 주문은 스팟 주문보다 우선적입니다.
• 배달 스케줄:LTA에 맞게 예정된 발매 주문은 주간 또는 2주간 배송을 허용합니다.전자 데이터 교환 (EDI) 기능을 갖춘 고객들을 위한 칸반 방식의 자동 충전
• 급속한 공급:LTA 고객들은 긴급 요구에 대한 90일 안전 재고 버퍼에 우선적으로 접근할 수 있으며, 신속한 요청에서 배송까지 48시간 동안 처리됩니다.
• 사분기 경영평론 (QBR):적정 배송 (목적 ≥98%), 품질 준수 (목적 ≤99.5% 결함 없는), 비용 절감 계획 및 12개월 수요 예측의 공동 검토

총 소유 비용 분석: 10 년 이상 유선 로프 대 엘라스토메릭 격리 장치

단위 가격 비교만으로 구매 결정을 내리는 것은 산업 장비의 진동 단열의 실제 비용을 체계적으로 과소평가합니다.아래 표는 50개의 격리기 설치를 모델링합니다., 압축기 패키지, 또는 HVAC 냉각 장치 10 년의 운영 수명 이상.

참고: 다운타임 비용은 지배적 인 변수이며 가장 응용 프로그램에 특이합니다. 위의 범위는 낮은에서 중도의 다운타임 비용 시나리오를 가정합니다. 연속 공정 산업 (화학 공장,전력 생산, 반도체 공장), 다운타임 비용은 시간당 USD 10,000을 초과 할 수 있으며, 단 하나의 격리 장치 설비에서도 철회로 격리 장치의 경제적 주장이 압도적입니다.

JGX-0958D-108A 기술 사양

응용 분야 및 사용 사례

산업 자동화 및 기계 도구

CNC 회전 센터, 5축 가공 센터 및 회쇄 기계는 스핀드 회전에서 광대역 진동을 생성합니다 (일반적으로 6,000~20,000 RPM, 100~333 Hz 기본에 해당합니다),도구-작품 상호작용JGX-0958D-108A 즈의 자연 주파수는 압축에서 9.5 즈 12.5 Hz로 격리 영역은 이러한 흥분 주파수 아래에 편안하게 위치합니다.스핀드 주파수 30 Hz 이상에서 88~92%의 진동 감소를 달성합니다.모든 금속 구조는 물과 섞일 수 있는 절단 액체, 기름 안개, 그리고 퇴화없이 스와프에 대한 지속적인 노출을 견딜 수 있습니다.

HVAC 및 건물 서비스

원심 냉각기 (일반적으로 300~1,500 kW 냉각 용량), 나사 압축기 및 냉각 타워 팬 모터 조립기는 상업 및 산업 건물의 지배적인 진동 원천입니다.JGX-0958D-108A의 진폭 의존적 진압 특성은 HVAC 응용 프로그램에 특히 적합합니다.: 정상 평형 작동에 특이한 낮은 진동 진폭에서 낮은 완화 (그리고 따라서 높은 격리 효율) 를 제공합니다.자동으로 압축기 시작 및 종료의 높은 진폭 변동 동안 에너지 소모를 증가.

에너지 및 전력 생산

역동 엔진, 가스 터빈 발전기 세트, 원심 펌프 스키드, 석유 및 가스, 석유화학,그리고 전력 유틸리티 애플리케이션은 진동 격리기를 연속 광대역 흥분의 거친 조합에 노출시킵니다., 탄화수소 노출, 그리고 넓은 주변 온도 변동. JGX-0958D-108A 즈 SS304 와이어 로프는 산성 가스 (H2S), 탄화수소 응축물,해안 및 해상 시설의 소금성 대기가장 부식성 환경에서는 특수 주문으로 몰리브덴으로 강화된 삐팅 저항을 가진 SS316 와이어 로프 옵션이 제공됩니다.

교통 및 이동 장비

철도차기 하부 장비 (브레이크 저항 격자, 견인 변환기, 보조 전원 공급 장치), 기관차 엔진 발전기 세트, and heavy commercial vehicle sleeper cab isolation are all applications where vibration isolators must absorb not only steady-state engine vibration but also transient shock inputs from track irregularitiesJGX-0958D-108A는 30g / 11ms 반 사이네스에서 ≥50% 충격 완화, 비, 도로 소금 스프레이,그리고 돌의 충격으로 인해 2~3년 동안 프레임 밑에 노출된 후 단단해지고 균열되는 엘라스토메리크 장착 장치의 직접적인 대체가 됩니다..

자주 묻는 질문

JGX-0958D-108A의 최소 주문량은 얼마인가요?평가 주문은 10 개에서 시작됩니다. 생산 프로그램에서 LTA 계약은 최소 출하량 없이 예정된 출시를 지원하며, 바로 시간 (JIT) 및 칸반 보충 모델을 가능하게합니다..표준 납품 시간은 5~7 일일이고, 생산 주문은 15~25 일일이다.

재활용 가능성 주장은 어떻게 확인하나요?각 생산 대량에 대한 재료 조성 인증서 (EN 10204 3.1) 는 SS304 와이어 로프와 6061-T6 알루미늄 블록의 정확한 합금 종류를 문서화합니다.이 인증서는 폐기물 관리 업체 또는 지속가능성 감사자에게 제출하여 두 재료 모두 표준 금속 재활용 흐름에 대한 수용 기준을 충족하는지 확인 할 수 있습니다.사진 단계와 함께 해체 지침 엽서는 모든 운송에 포함되어 있습니다.

금속 원자재 가격이 크게 변하면 LTA는 어떻게 될까요?LTA 가격 결정 메커니즘은 투명성과 제한된 조정을 위해 설계되었습니다. 연간 가격 수정은 원자재 지수 움직임에 관계없이 ± 8%로 제한됩니다.만약 LME 알루미늄이 두 배로 증가하고 지수 계산이 +25%의 조정을 가져오면, 상 한계값은 8%까지 상승을 유지합니다. 공급자는 차이를 흡수합니다. 대칭적으로, 원자재 가격이 붕괴되면 -8% 상 한계값은 공급자를 지속 불가능한 가격 침식으로부터 보호합니다.이 구조는 두 당사자에게 계획의 확실성을 제공하면서 목표와 연결을 유지합니다., 공개된 가격 기준.

JGX-0958D-108A는 SS316 와이어 로프와 함께 해양 환경에 공급될 수 있습니까?예. SS316 변종 (UNS S31600, 클로라이드 삐팅 저항을 강화하기 위해 2~3% 몰리브덴 함량) 은 최소 주문량 100개로 제공됩니다.이 구성은 소금 물에서 5km 이내의 해안 설비에 권장됩니다., 해상 플랫폼 및 해상 선박 엔진 룸 애플리케이션에서 소금 대기와 고온의 조합이 표준 SS304의 뚫림 노폐를 가속화합니다.
