| 브랜드 이름: | Hoan |
| 모델 번호: | JGX-1276D-280B |
| MOQ: | 4개 조각 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |

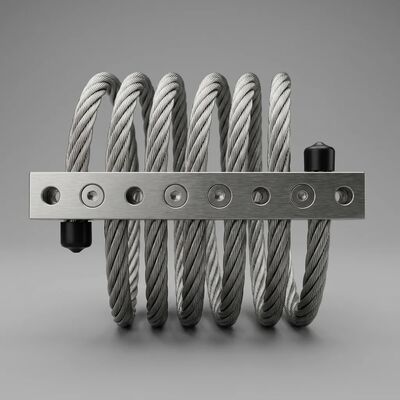

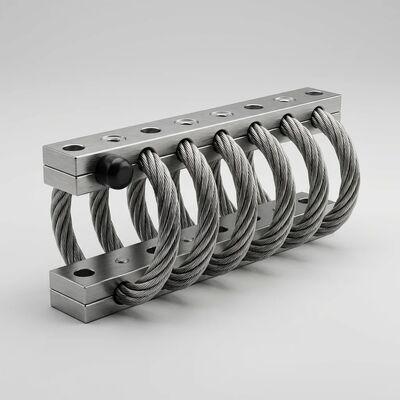

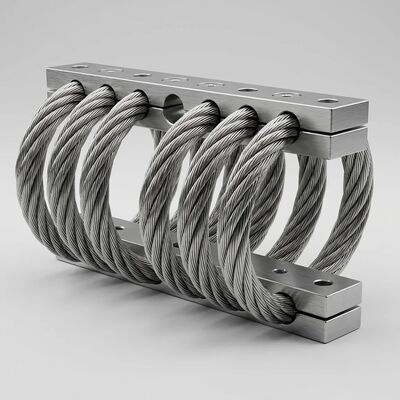

그만큼JGX-1276D-280B와이어 로프 진동 절연 장치는 기존 탄성 마운트가 따라올 수 없는 뛰어난 저주파 감쇠 성능을 제공합니다. JGX-1276 시리즈의 최고 용량 제품인 이 6루프, 12.7mm 직경의 스테인레스 스틸 케이블 아이솔레이터는 최대280kg 정하중동시에 낮은 주파수로부터 효과적인 진동 차단을 제공합니다.5~8Hz— 기존 마운트가 일반적으로 10Hz 미만 입력을 감쇠하는 대신 증폭한다는 점을 고려하면 중요한 엔지니어링 성과입니다.
7x19 구조 스테인리스 스틸 케이블 내의 고유한 가닥 간 마찰 메커니즘은 스프링 기반 시스템의 장비 안정성을 손상시키는 큰 정적 편향을 요구하지 않고 저주파 진동 에너지를 소멸시킵니다. 이를 통해 JGX-1276D-280B는 바람으로 인한 진동, 지진에 의한 미세 진동 및 지상 교통 진동으로부터 대형 회전 기계, 구조 시스템 및 민감한 인프라 장비를 보호할 수 있습니다.
무인 실외 설치용으로 특별히 제작된 JGX-1276D-280B는 완전 밀폐형 변조 방지 아키텍처를 갖추고 있습니다. 보안 등급 패스너와 결합된 스테인리스 스틸 고정 바는 무단 분해, 절단 시도 및 고의적인 충격 손상을 방지합니다. 밀도가 높은 전체 금속 구조는 완전한 진동 절연 성능을 유지하면서 물리적인 학대, 극한의 날씨 및 부식 노출을 견딜 수 있으므로 장비 보호가 현장 보안 인력에 의존할 수 없는 통신 기지국, 철도 신호 인클로저, 교량 모니터링 시스템, 원격 양수 펌프장 및 실외 전기 변전소에 대한 확실한 선택입니다.
JGX-1276D-280B는 임계치의 15%를 초과하는 감쇠 계수를 달성합니다. 일반적으로 공진으로 인한 진동을 2~3주기 내에서 10% 미만의 진폭으로 감쇠합니다. 이러한 빠른 에너지 소실은 지속적인 저주파 자극으로 인한 누적 피로 손상으로부터 연결된 장비를 보호합니다. 모든 축 댐핑 기능은 압축, 전단 및 롤링에서 동시에 작동하여 격리 시스템에 복잡성과 잠재적인 오류 지점을 추가하는 보조 댐퍼 또는 스너버 없이 포괄적인 진동 관리를 제공합니다.
| 모델 번호 | JGX-1276D-280B |
| 시리즈 | JGX-1276(6루프, 12.7mm 케이블 직경) |
| 최대 정하중(압축) | 아이솔레이터당 280kg |
| 저주파 절연 범위 | 5~8Hz의 효과적인 감쇠 |
| 감쇠비 | C/Cc > 15% |
| 케이블 재질 | 스테인레스 스틸 304, 7x19 가닥 구조 |
| 고정 바 재료 | 스테인레스 스틸 304(표준 실외), 경질 양극산화 알루미늄 6061-T6(실내) |
| 패스너 유형 | 독점적인 드라이브 패턴을 갖춘 변조 방지 보안 볼트 |
| 작동 온도 | -70°C ~ +300°C |
| 환경 저항 | 염수 분무(ASTM B117, 1000시간 이상), UV(ASTM G154), 오존, 산업용 화학 물질 |
| 인증 | ISO 9001:2015 |
| 설치환경 | 보호되는 장비 | 주요 위협 벡터 |
|---|---|---|
| 통신 사이트 | 기지국 캐비닛, 마이크로파 백홀 장비, 위성 접지 터미널, 광섬유 스플라이스 인클로저 | 바람에 의한 타워 진동, 변조 및 도난 시도, 도로 교통 진동 |
| 철도 및 교통 시스템 | 신호 릴레이 캐비닛, 차축 카운터 전자 장치, 플랫폼 정보 디스플레이, 견인력 모니터링 장치 | 열차로 인한 지면 진동, 밸러스트 저하, 무단 접근 시도 |
| 교량 및 구조 모니터링 | 가속도계 어레이, 변위 센서, 데이터 로거, 무선 전송 노드 | 바람에 의한 케이블 진동, 교통 자극, 지진 미세 진동 |
| 상하수도 시설 | 펌프 모터 어셈블리, 화학 물질 투여 컨트롤러, SCADA RTU 인클로저, 송풍기 패키지 | 펌프 캐비테이션 진동, 대중 접근성 문제, 부식성 화학 환경 |
| 배전망 | 변압기 모니터링 패키지, 커패시터 뱅크 컨트롤러, 변전소 RTU, 보호 계전기 패널 | 변압기 자기변형 험, 스위칭 과도 충격, 원격 위치 보안 허점 |
| 해양 및 해양 설치 | 내비게이션 전자 장치, 통신 콘솔, 갑판 기계 컨트롤러, 동적 위치 센서 랙 | 파도에 의한 선체 진동, 기관실 구조 소음, 염분이 함유된 부식성 대기 |
| HVAC 및 빌딩 시스템 | 대형 공기조화기, 냉각기 압축기 어셈블리, 냉각탑 기어박스, 팬 어레이 격리 플랫폼 | 팬 블레이드 통과 주파수, 압축기 왕복력, 구조적 공진 결합 |
JGX-1276D-280B는 다양한 설치 제약 조건을 수용할 수 있는 유연한 장착 배열을 지원합니다.
모든 JGX-1276D-280B 아이솔레이터는 배송 전에 포괄적인 테스트 프로토콜을 거칩니다.
Xi'an Hoan Microwave Co., Ltd.는 2005년부터 진동 절연 엔지니어링의 선두에 있었습니다. 당사의 ISO 9001:2015 인증 시설은 사내 CNC 가공, 자동화된 케이블 성형 및 정밀 하중 편향 테스트를 결합하여 전 세계적으로 중요한 인프라 응용 분야에 대한 까다로운 성능 사양을 일관되게 충족하는 와이어 로프 절연기를 제조합니다.
500명이 넘는 전문가를 보유한 당사의 응용 엔지니어링 팀은 부하 계산, 장착 패턴 최적화 및 맞춤형 구성 설계를 포함한 포괄적인 사전 판매 지원을 제공합니다. 우리는 신뢰할 수 있고 유지보수가 필요 없는 진동 절연에 의존하는 통신 사업자, 철도 당국, 수도 시설, 배전 회사, 해상 사업자 및 건축 서비스 계약업체에 서비스를 제공하면서 35개국 이상으로 수출하고 있습니다.
저주파 격리 요구 사항에 대해 논의하려면 인프라 보호 전문가에게 문의하세요. 우리는 귀하의 특정 장비 보호 애플리케이션을 위한 무료 부하 분석, 주파수 응답 추정 및 맞춤형 장착 구성 제안을 제공합니다.
