| 브랜드 이름: | Hoan |
| 모델 번호: | JGX-1278D-292B |
| MOQ: | 10개 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |

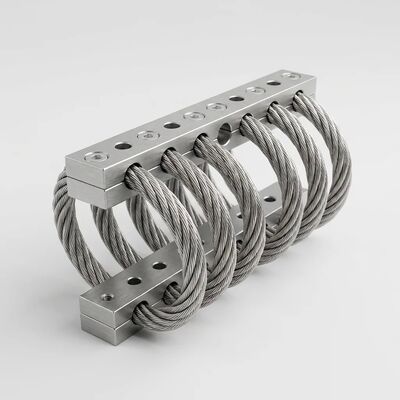

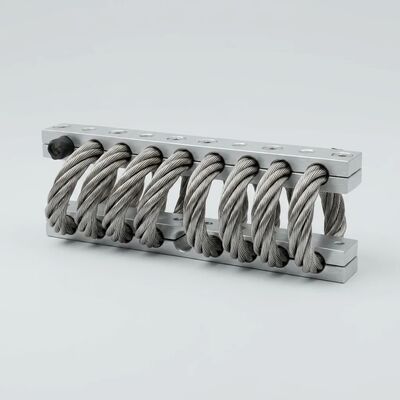

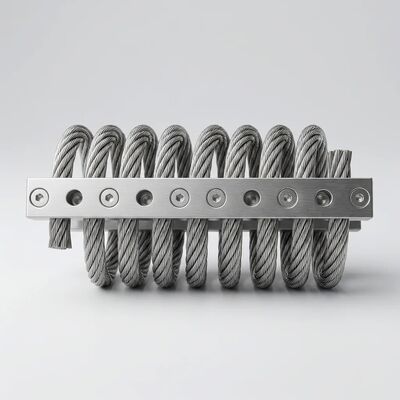

의JGX-1278D-292B전 금속 철사망 진동 격리 장치입니다.3차원 (3D) 다방향 충격 및 진동 완화기존의 단일 축 장착 장치가 성능 한계에 도달하는 산업 환경에서292N 최대 수직 정적 부하, 89mm의 설치 높이와 105mm의 너비와 함께, 이 격리기는 8 루프, 12.7mm 지름의 304 스테인레스 스틸 케이블은 쿨롱 (간 스프링) 완압을 통해 전방향 에너지 소모를 제공합니다.모든 금속 구조는 크리프, 노화 또는 유지 보수없이 무한한 서비스 수명을 보장합니다전기통신시설, 그리고 자동화된 생산 시스템.
실제 세계 의 기계적 진동 은 거의 한 방향 에서 발생 하지 않는다. 아래 층 에 있는 펌프 는 건물 구조 를 통해 수직적 인 진동 을 전달 한다. 근처 의 컨베이어 는 옆 윙윙 을 발생 한다.파이프워크의 열 확장은 각적 이동을 강요지나가는 포크리프트는 날카롭고 다중 벡터 충돌을 제공합니다. 이러한 장애 소스 각각은 다른 공간 축을 따라 작용하며 단일 축 격리기는 그 중 하나를 효과적으로 처리 할 수 있습니다.
JGX-1278D-292B는 이 기본적 한계를 해결하기 위해8자리 나선형 케이블 기하학밧줄 구조는 각 스테인레스 스틸 와이어 사이에 수천 개의 미세한 접촉 지점을 만듭니다.이 접촉 인터페이스는 상대적인 마이크로 이동을 경험합니다., 고체 마찰을 통해 가볍게 열로 운동 에너지를 변환하는 현상쿨롱 또는 히스테리적 진압고스란한 진압 (속도와 유체의 특성에 의존하는) 와 달리, 쿨론 진압은 이동에 의존하고 모든 여섯 자유도에서 효과적으로 작동합니다:,Y, Z) 와 3 회전 (피치, 롤, 윙)
다음 표는 세 가지 주요 부하 방향 모두에 대한 완전히 특징화된 부하 굴절 및 딱딱성 데이터를 제공합니다.이 값은 MIL-STD-810 동등한 방법론에 따라 II형 테스트에서 유도됩니다., 상업 산업용 용도로 적응:
| 로딩 방향 | 최대 정적 부하 | 최대 변형 | 진동 경직성 | 충격 경직성 |
|---|---|---|---|---|
| 수직 ∼ 압축 | 292 N | 43.2mm | 613 KN/m | 278 KN/m |
| 45° 각 ∆ 복합 압축 및 절단 | 208.8 N | 610.0mm | 349 KN/m | 138 KN/m |
| 옆면 깎기 / 롤 | 158.9 N | 45.2mm | 173 KN/m | 173 KN/m |
JGX-1278D-292B는제로 엘라스토머, 제로 접착제, 제로 하이드로릭 유체, 제로 결합제7*19 로인 304 스테인레스 스틸 케이블에서 정밀 가공된 6061-T6 알루미늄 또는 304 스테인레스 스틸 지원 바까지 모든 부품은 금속입니다.이 재료 전략은 단순히 내구성만을 위한 것이 아닙니다.; 그것은 엘라스토메르 격리기의 사용 수명을 제한하는 모든 알려진 분해 경로를 제거합니다:
| 실패 메커니즘 | 유연성 (고무) 장착장 | JGX-1278D-292B (전 금속) |
|---|---|---|
| 오존 공격 | 표면 균열은 야외에 노출된 후 18~36개월 이내에 시작됩니다. 균열은 5년 이내에 기능 장애로 확산됩니다. | 아무런 효과도 없습니다. 무기 불연강은 오존에 화학적으로 무활성입니다. |
| 자외선 (UV) | 폴리머 체인 분열은 점진적 인 표면 경화; 3 년의 직접 햇빛에 노출 된 후 25-40%의 경직성 증가 | 어떤 효과도 없습니다. 금속 결합은 자외선 광자 에너지에 영향을 받지 않습니다. |
| 열순환 (-40°C ~ +80°C) | 고무-금속 결합 선에서의 차차 열 팽창은 인터페이스 스트레스를 유발합니다. 최종 결합 분리 | 분리하기 위해 결합 된 인터페이스가 없습니다; 304 SS CTE: 17.2 μm/m·°C; 6061-T6 CTE: 23.6 μm/m·°C |
| 크립 / 압축 세트 | 23°C의 정적 부하 하에서 2년 후에 15-25%의 영구적인 높이 감소; 고온에서 가속 | 측정 가능한 크리프가 0입니다. |
| 석유 및 탄화수소 접촉 | 부피 부풀이 20-60% (엘라스토머 유형에 따라); 부하 운반 능력 및 차원 안정성 손실 | 흡수 없음 304 SS는 모든 탄화수소, 용매 및 산업용 액체에 투과되지 않습니다. |
| 주기적 부하의 피로 | 히스테리성 난방으로 인해 내부 온도가 상승하고 점차 부드러워지고 | 마찰 완화는 자체 제한됩니다. 에너지 소모는 무시 할 수있는 대량 온도 상승을 발생시킵니다. 설계 부하에서 피로 제한 문제가 없습니다. |
| 소금 스프레이 부식 | 강철-고무 결합 가장자리에 있는 감광성 부식; 강철 엑싱은 결합 된 인터페이스를 탈라미네이트합니다 | 304 SS 수동 크롬 산화질 층은 자기 힐링 경화 저항을 제공합니다. 갈바닉 셀을 만들기 위해 다른 금속 결합이 없습니다. |
| 매개 변수 | 사양 | 참고문서 |
|---|---|---|
| 모델 | JGX-1278D-292B | JGX = 케이블 격리기; 1278 = 12.7mm 케이블, 8개의 루프; D = 표준 바; 292 = 등급 부하 (N); B = 바 타입 코드 |
| 전체 높이 (H) | 89mm ±3.30mm | 하단 막대기 아래쪽에서 상단 막대기 위쪽까지 측정, 부하 |
| 전체 너비 (W) | 105mm | 막대 길이 (끝부터 끝까지) |
| 단위 무게 | 20.00kg | 알루미늄 수리 막대; 스테인리스 스틸 막대 옵션에 ~ 35%를 추가합니다. |
| 케이블 사양 | 12.7mm 지름, 7*19 스트랜트 구조 | 케이블당 7개 나선, 나선당 19개 나선, 304형 스테인레스 스틸 |
| 루프 수 | 8 | 그림 8 상단과 하단 받침대 사이의 나선형 윙 |
| 장착 구멍 | φ9.0mm (+0.13 / -0.38) 구멍을 통해 | M8 볼트에 맞춘 공백점; 90° 포함된 각도로 반해 침몰 |
| 스라인 | M8 * 1.25 메트릭 거친 | 고정 바에 탭; 구멍 바 옵션 또한 사용할 수 있습니다 ( 옵션 C, D 구성) |
| 장착 구성 | A, B, C, D, E, S | 6개의 표준 구성: 가닥/공개, 상위/아래 바 방향의 조합 |
| 산업 | 장비 보호 | 1차 격리 요구 사항 | JGX-1278D-292B 장점 |
|---|---|---|---|
| 데이터 센터 | 서버 래크, 저장 배열, UPS 모듈, CRAC 단위 | 지진 보호 + 계속적인 팬 모터 진동 격리 | 모든 금속 = 공기 흐름 경로에서 배출가스가 없습니다. 화재 안전; 다층 지진 유동을위한 3D 격리 |
| 전기통신 | 4G/5G 베이스밴드 단위, 마이크로 웨브 백하울 라디오, 섬유 유통 프레임 | 야외 모든 날씨에 내구성 + 타워 흔들림의 낮은 주파수 구조 진동 | 보호 장치는 필요하지 않습니다. 현장 유지 관리 방문없이 20 년 이상의 현장 수명 |
| 반도체 제조 | 리토그래피 스테프, 웨이퍼 프로브, 측정 도구, 진동 단열 광학 테이블 | 1~100급 청정실의 미크론 이하 진동 제어 | 입자 방출이 없거나, 살균이 가능하며, 진공 환경에서 완화 (부연가스 배출) 을 유지합니다. |
| 산업 자동화 | CNC 기계 컨트롤러, 로봇 기단, 레이저 절단 프레임, 자동 검사 셀 | 미크론 수준의 위치 설정 반복성을 유지하기 위한 다자 축 안정성 | 동시 압축 + 절단 + 롤 격리; 시간에 따라 이동하지 않습니다. |
| 석유 및 가스 | 가스 터빈 제어장치, 압축기 스테이션 SCADA 캐비닛, 보관 전송 측정 패널 | 기계의 연속 진동 + 간혹 압력 급증 현상 | 탄화수소 면역; 위험 영역 호환성 (모든 금속 = 정적 전하 축적 없음) |
| 전력 생산 | 제너터 세트 제어 칸, 흥분 패널, 터빈 감독 장비 | 높은 온도에서 터빈 껍질 근처 + 계속 회전하는 기계의 진동 | +300°C까지 안정성, 기름/연료 스프레이 저항성, 불화성 |
| 해양선 ∙ 상업선 | 브릿지 내비게이션 콘솔, 동적 위치 시스템, 위성 통신 단말기 | 엔진 진동 + 해상 상태에서 선박의 움직임 + 소금 대기 | 소금 안개 저항성 304 SS; 여러 축 동시에 피치 + 롤 + 진동을 처리합니다; 다리 설치를위한 컴팩트 |
| 철도 인프라 | 철도 부근 신호장치, 축 카운터 캐비닛, 플랫폼 승객 정보 시스템, 터널 통신 노드 | 열차가 지나가면서 발생하는 지상 진동 + 야외에 모든 날씨에 노출 | 0 유지보수 원격 배포; 20 Hz 이하의 낮은 주파수 격리 효과 |
| 의학 및 생명 과학 | MRI 콜드 헤드 힐러, CT 랜트리 지원 시스템, 실험실 원심 분기 벤치, 청정실 로봇 작업실 | 엄격한 오염 통제와 함께 비생성 / 통제 된 환경에서 진동 격리 | 오토클래브, EtO 및 감마 살균 가능; 배출가스; 엘라스토머 입자 분해가 없습니다. |
| 옵션 | 소재 | 표면 처리 | 권장 환경 |
|---|---|---|---|
| A | 알루미늄 합금 6061-T6 | 흰색 안오디싱 (10-15μm) | 실내 산업용; 데이터 센터; 기후 조절 장관; 외모에 민감한 설비 |
| B | 알루미늄 합금 6061-T6 | 하드 애노딩 (25-50μm, 350-500 HV) | 야외, 가려움증/먼지 환경, 고진동이 발생하는 장소 |
| C | 스테인리스 스틸 304 | 아무 것도 없습니다 (비동산화층) | 해상·해안 (<5km) ·화학 공장·식품·약품·중량보다 부식 저항을 우선시하는 모든 시설 |
| 모델 | 수직 부하 (N) | H (mm) | W (mm) | 무게 (kg) | 가장 좋은 방법 |
|---|---|---|---|---|---|
| JGX-1278D-370B | 370 | 76 | 92 | 1.81 | 가장 무거운 컴팩트 장비 |
| JGX-1278D-310B | 310 | 83 | 102 | 1.91 | 중공업용 기계 |
| ★ JGX-1278D-292B | 292 | 89 | 105 | 2.00 | 정밀 기기, 데이터 센터 |
| JGX-1278D-235B | 235 | 95 | 121 | 2.22 | 중량 펌프 및 압축기 |
| JGX-1278D-199B | 199 | 108 | 133 | 2.40 | 일반 산업용 장비 |
| JGX-1278D-176B | 176 | 124 | 144 | 2.70 | 가벼운 기계, 팬 집합기 |
| JGX-1278D-154B | 154 | 137 | 156 | 2.90 | 전자 상자, 작은 패널 |
| JGX-1278D-122B | 122 | 155 | 180 | 3.09 | 민감한 가벼운 기기 |
모든 JGX-1278D-292B는ISO 9001:2015인증된 품질 관리 시스템. 제조 통제는 다음을 포함한다.
2005년에 설립되어 중국 산시에 본사를 둔 시안 호안은 진동 격리, 충격 흡수,전 세계 상업 및 산업 시장에 대한 에너지 소모 솔루션500명 이상의 직원이 100명 이상의 엔지니어링 및 품질 보장 전문가를 포함합니다. 우리의 35개국 이상의 수출 발자국은 산업 기계 OEM,엔지니어링 및 조달 계약자, 신뢰성 및 유지보수 팀 및 장비 후장 전문가.
우리의 제품 포트폴리오는 철사 로프 격리기 (JGX, GR, GRY 시리즈), 고무-금속 복합 조립기, 코일 스프링 격리기, 마찰 완충기,그리고 애플리케이션별로 맞춤화된 격리 집합체우리는 첨단 진압 재료, 비선형 구조 역학, 그리고 유한 원소 기반 격리기 성능 최적화 분야에서 활발한 연구개발 프로그램을 유지하고 있습니다.
요금을 요청하거나 기술 컨설팅을 예약하십시오.장비 사양을 제공 하 고, 지원 무게, 장착 발자국 크기, 운영 환경 조건,및 진동 격리 성능 목표와 우리의 응용 프로그램 엔지니어링 팀은 1 일 이내에 맞춤형 JGX-1278 시리즈 추천으로 응답합니다무료 부하 분배 확인은 모든 요금 요청에 포함되어 있습니다.
