| 브랜드 이름: | Hoan |
| 모델 번호: | JGX-1278D-235B |
| MOQ: | 10개 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |

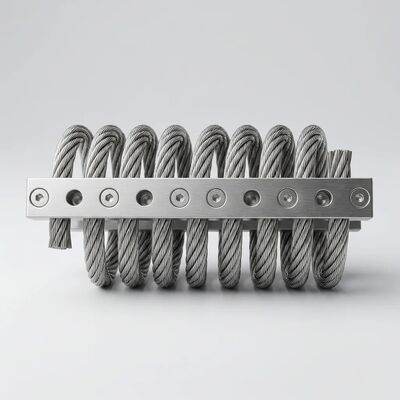

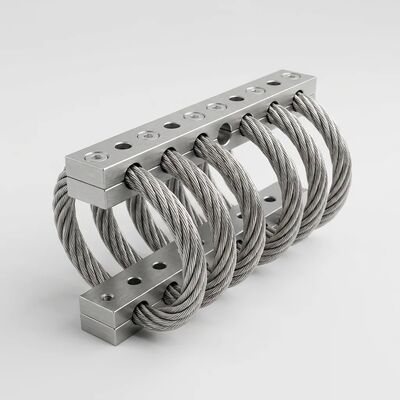

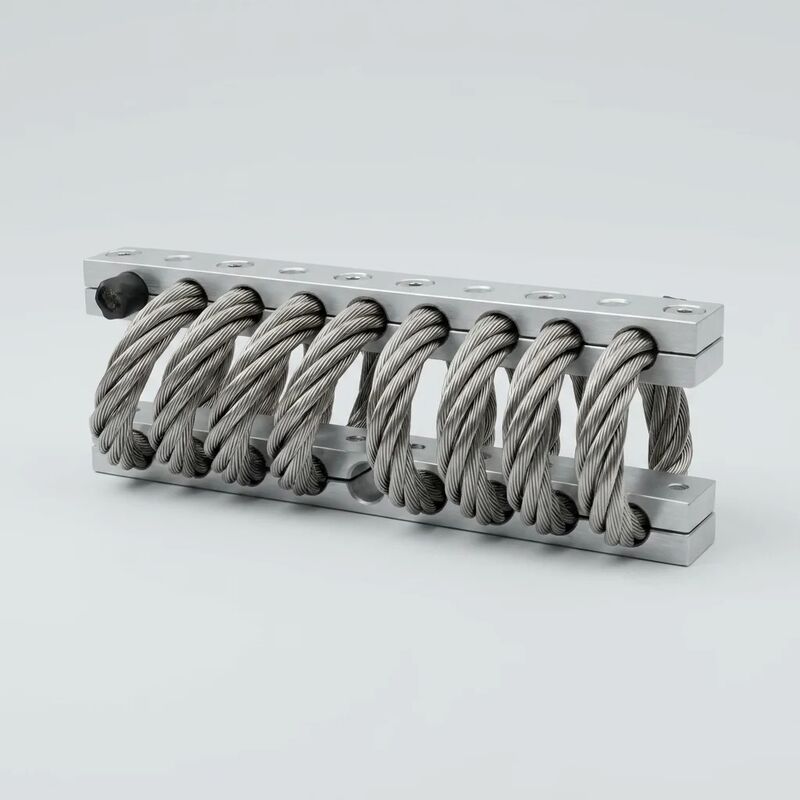

의JGX-1278D-235B산업용 진동 격리에서 근본적으로 다른 가치 제안을 제공합니다.한 번 설치하면 영원히 잊어듀얼 액션 충격 및 진동 제어와 완전히 수동적인 전 금속 구조를 결합함으로써이 235N 등급의 철회 로프 격리기는 재발하는 소유 비용의 모든 범주를 제거합니다, 검사와 교체에 대한 노동, 서비스의 생산 중단 시간, 예비 부품 재고, 그리고 분해 된 탄성 물질 폐기물의 처분그리고 질량은 2.22kg, JGX-1278D-235B는 표준 산업 장착 발자국25년 이상의 예상 수명정상적인 작동 조건에서 일반적으로 보호하는 장비보다 오래 지속됩니다.
단위 인수 비용만으로 고립체를 평가하는 조달 팀은 체계적으로 비용이 많이 드는 실수를 합니다.격리기는 인프라 구성 요소이며 소모품이 아니며 실제 비용은 수명 주기로 측정됩니다.다음 분석은 전형적인 24점 산업 시설을 10년 운영 기간에 비교합니다.
| 비용 요소 (10년 기구) | 유연성 장착장 | JGX-1278D-235B 와이어 로프 격리기 |
|---|---|---|
| 초기 구매 (24 단위 * 단위 비용) | $X 低單位價 | $1.5-2.0X 더 높은 단위 가격, 일회성 비용 |
| 4년 후 계획된 교체 | 24개 단위 * 단위 비용 + 교체용 노동력 + 생산 중단 시간 (8~24시간) | 아무 것도 없습니다. 계획된 교체 간격이 없습니다. |
| 8년 후의 예정된 교체 | 24개 단위 * 단위 비용 + 노동력 + 정지 시간 (반기) | 아무 것도 |
| 3분기 점검 노동 (10년 * 4 점검) | 40 점검 * 1.0 시간 * 기술자 비율 (측정 sag, 체크 균열, 문서) | 40 점검 * 0.15 시간 * 기술자 비율 (시력 검사만 측정 없이) |
| 부품 재고 기록 비용 | 6~12개의 예비 장착장, 재고 관리 비용 | 제로 ∙ 재구축할 필요가 없습니다. |
| 비상 호출 위험 (기획되지 않은 장애) | 중대성 ∼ 재난성 고무 찢어짐은 경고 없이 발생할 수 있습니다. | 거의 제로 ∙ 점진적인 가닥 마모는 기능적 타협이 발생하기 전에 몇 달간의 시각적 경고를 제공합니다 |
| 처분 비용 | 결합 된 고무-금속 폐기물 흐름; 일부 관할권에서 특별한 처리가 필요합니다. | 100% 재활용 가능한 스테인리스 스틸과 알루미늄 ∙ 표준 폐기물 스트림 |
| 초기 구매의 10년 TCO 곱하기 추정 | 3.0-5.0* 유닛 인수 비용 | 1.0-1.2* 유닛 인수 비용 |
전통적인 격리 전략은 진동과 충격을 별도의 하드웨어를 필요로 하는 별도의 문제로 다루고 있습니다. 지속적인 진동을 위해 부드러운 장착, 가끔의 충돌을 위해 딱딱한 스냅버.JGX-1278D-235B는 하나의 물리적 메커니즘으로 두 문제를 모두 해결합니다스트랜드-스트랜드 접촉 인터페이스에서 쿨롱 마찰다선 스테인리스 스틸 케이블 헬릭스 안에
정규 장비 작동 동안, 펌프가 일정한 속도로 작동하고, 압축기 순환, 일정 전력을 생산하는 발전기 세트비교적 높은 주파수 진동이 진동은 케이블을 구성하는 7가지 가닥들 각각 내에서 개별 스테인리스 스틸 와이어들 사이에 마이크로 이동 (일반적으로 5-50μm) 을 유발한다.고체 마찰은 운동 에너지를 무시할 수 없는 열으로 변환합니다.장비가 더 강하게 진동할수록, 더 많은 와이어-와이어 접촉 인터페이스가 참여하여 조정, 조정 및 외부 전원 공급원이 필요하지 않은 자율 조절 완화 효과를 만듭니다.
급격한 높은 에너지 입력 발생하면 펌프 물 망치 사건, 압축기 슬래그, 재료 취급 중에 구조 충돌,또는 지진의 진동은 케이블이 거시적인 규모에서 기하학적 재구성을 겪습니다개별 스레드는 멀티 와이어 펀들 내에서 슬라이드 및 재 위치하여 결합 된 마찰 (스레드 레벨) 및 탄력 변형 (헬릭스 레벨) 을 통해 충동 에너지를 흡수합니다.그림 8 와일링 기하학은 변형 증가와 함께 점진적인 딱딱성 증가 제공, 기계적 하드 스톱없이 본질적인 과부하 보호를 제공합니다. 일시적인 이벤트가 끝나면 케이블은 영구적으로 설정되지 않고 원래 기하학으로 돌아갑니다.
모든 부하 등급은 타입 II 특성화 테스트를 기반으로 합니다. 값은 주변 온도에서 23°C의 알루미늄 유지 막대와 고립기의 명목 성능을 나타냅니다.
| 로딩 방향 | 최대 정적 부하 | 최대 변형 | 진동 경직성 | 충격 경직성 | 강도 비율 (비브/충격) |
|---|---|---|---|---|---|
| 수직 ∼ 압축 | 235 N | 48.8mm | 457 KN/m | 196 KN/m | 2.33* |
| 45° 각점 ∙ 결합 | 165.7 N | 68.6mm | 259 KN/m | 98 KN/m | 2.64* |
| 옆면 깎기 / 롤 | 122.6 N | 50.8mm | 121 KN/m | 121 KN/m | 1.00* |
| 매개 변수 | 가치 | 세부 사항 |
|---|---|---|
| 모델 지정 | JGX-1278D-235B | 1278 = 12.7mm 케이블, 8 개의 루프; 235 = 뉴턴의 세로 부하 |
| 높이 (H) | 95mm ±3.30mm | 풀고 있는 자유 높이 |
| 너비 (W) | 121mm | 끝에서 끝까지 바 길이 |
| 매스 | 2.22kg | 알루미늄 막대, 약 3.0kg, 304 SS 막대 옵션 |
| 케이블 직경 | 120.7mm | 7개 나선 * 1개 나선 당 19개의 나선; 304 SS 타입 |
| 루프 수 | 8 | 그림 8 나선형 롤링 패턴 |
| 장착 구멍 | φ9.0mm (+0.13/-0.38) | 구멍을 통해, 90°에서 반해 침몰 |
| 스라인 | M8 * 125 | ISO 메트릭 거친; 바에 탭 |
| 장착 구성 | A, B, C, D, E, S | 모든 일반적인 설치 기하학을 포함하는 6 가지 표준 변형 |
| 환경 | 일반적인 장착 장애 모드 | JGX-1278D-235B 전금속 용액 |
|---|---|---|
| 원격 사막 펌프 스테이션 (50°C 낮 / 5°C 밤; UV 지표 11+; 서비스 방문 = 8 시간 차로 각 방향으로) |
24개월 이내에 오존 + 자외선으로 인해 고무 표면이 균열된다. 열 사이클링은 결합 선의 피로를 가속화한다. 교체하기 위해 2인 승무원을 파견하는 비용은 장착장 자체보다 더 비싸다. | 자외선/오존 분해가 없는데, 304 SS와 6061-T6 알루미늄은 둘 다 45°C의 일일 열 변동을 재질 변경 없이 처리합니다. 서비스 방문이 필요하지 않습니다. |
| 북극 모니터링 장비 (겨울 환경 -55°C; 헬리콥터 접근 11~4월) |
엘라스토머 유리 전환 온도는 대략 -40°C ~ -50°C까지 도달; 장착은 딱딱해지고 장비 보호가 가장 중요 할 때 정확히 모든 완화 능력을 잃습니다. | 304 SS는 -180 °C까지 완전한 유연성과 탄력 모듈을 유지합니다. 크라이오겐 온도에서 증대 된 융합 마찰 계수로 인해 완화 성능이 실제로 향상됩니다. |
| 해상 플랫폼 (금성 안개 365 일/년; 모든 유지보수용 헬리콥터 물류; 제한된 공간 작업 허가 필요) |
고무와 금속 결합 인터페이스에서 소금 스프레이 경화는 점진적인 탈층화를 유발합니다. 교체하려면 헬리콥터 승무원 이적, 작업 허가 및 장비 종료 조정이 필요합니다. | 부착 인터페이스가 부식되지 않습니다. 304 SS 수동 산화질 층은 긁었을 때 스스로 부착됩니다. 걸음보로에서 시각 검사가 필요합니다. 제한된 공간에 들어가는 것이 필요하지 않습니다. |
| 지하 폐수 승강장 (100% RH, H2S 대기, 물리적 접근을 위해 제한된 공간 진입 허가가 필요합니다.) |
수소황화물 은 고무 화합물 을 공격 한다. 습기 는 결합 라인 부식 을 가속화 한다. 모든 검사 나 교체 는 가스 모니터링, 환기, 배열 및 대기 인원 을 필요로 한다. | 304 SS는 주변 온도에서 H2S에 저항합니다. 분해되는 고무가 없습니다. 격납고 입구 래치에서 매년 시각 검사가 필요합니다. |
| 식품 및 음료 가공 라인 (일일 80°C에서 가습기 세척; FDA/USDA 위생 요구 사항; 모든 장비 접촉 재료에 대한 감사 경로) |
고무 장치는 청소 화학 물질을 흡수하고 부풀고, 오염 위험을 초래하는 생산 환경에 엘라스토머 입자를 방출합니다.예방 유지보수 프로그램의 일환으로 매 2-3 년마다 장착 교체. | 304 SS는 CIP (clean-in-place) 로 식품 산업의 모든 표준 청소 시스템과 호환됩니다. 입자 분출이 없습니다. 완전히 추적 가능한 재료 인증을 사용할 수 있습니다.박테리아가 살 수 있는 균열이 없는 깨끗한 디자인 |
| 화학 가공 공장 (용액으로 가득 찬 대기; 가끔 분출 접촉; 잠재적으로 위험한 대기에 대한 ATEX/IECEx 구역 지정) |
용매 증기 흡수 는 고무 의 부피 를 20-60% 증가 시킨다. 장착 로드 등급 은 설치 후 몇 주 이내에 예측 불가능 해진다. 빈번 한 교체 는 위험 관리 전략 이 유일 하다. | 304 SS는 모든 일반적인 산업 용매에 투과되지 않습니다. 부하 등급은 안정적이고 전체 서비스 수명 동안 예측 가능합니다. 전 금속 구조는 정적 전하 축적 위험을 제거합니다. |
| 설정 | 소재 | 끝내 | 단단함 | 부식 저항성 | 무게 | 가장 좋은 응용 프로그램 |
|---|---|---|---|---|---|---|
| A ∙ 표준 | 6061-T6 알루미늄 | 흰색 안오디스 10-15μm | 중간 | 괜찮아요 (내장) | 가장 가벼운 | 데이터센터, 실내 공장, 기후 조절 장 |
| B 硬 | 6061-T6 알루미늄 | 하드 안오디제 25~50μm | 높은 (350-500 HV) | 좋은 (외장) | 빛 | 야외장비, 가려움증 환경, 높은 긴장 잠재력 |
| C 해군 | 304 스테인리스 스틸 | 아무 것도 없습니다 (비동성 Cr2O3 층) | 높은 | 우수한 (해상) | 가장 무거운 (~ 35% 더 많은) | 해안, 해상, 화학, 식품, 의약품 |
| 모델 | 수직 부하 (N) | H (mm) | W (mm) | 질량 (kg) | 최적 장비 무게 범위 (kg) * |
|---|---|---|---|---|---|
| JGX-1278D-370B | 370 | 76 | 92 | 1.81 | 1 마운드당 15~26kg |
| JGX-1278D-310B | 310 | 83 | 102 | 1.91 | 1마리당 13~22kg |
| JGX-1278D-292B | 292 | 89 | 105 | 2.00 | 1 마운드당 12~21kg |
| ★ JGX-1278D-235B | 235 | 95 | 121 | 2.22 | 1 마운드당 10~17kg |
| JGX-1278D-199B | 199 | 108 | 133 | 2.40 | 1 마운드당 8~14kg |
| JGX-1278D-176B | 176 | 124 | 144 | 2.70 | 1 마운드당 7~12kg |
| JGX-1278D-154B | 154 | 137 | 156 | 2.90 | 1 마운드당 6~11kg |
| JGX-1278D-122B | 122 | 155 | 180 | 3.09 | 5~9kg |
*최적 범위는 최고의 완압 성능을 위해 등급 부하의 40-70%에서 계산됩니다. 실제 선택은 여러 장착 지점, 작동 중 동적 부하에 대한 부하 분포를 고려해야합니다.그리고 장비 중력의 중심에 있는 모든 비대칭성.
| 산업 | 장비 | 진동 소스 | JGX-1278D-235B 값 |
|---|---|---|---|
| 물 & 폐수 | 원심 펌프, 공기 펌프, 화학 용량 스키 | 임펠러 불균형, 유체 난류, 파이프 공명 | 24/7 습한 환경 내구성; H2S 저항성; 무인 스테이션에 대한 유지 보수가 없습니다. |
| HVAC 및 냉장 | 냉각기, 냉각탑, 공기 처리기, 응축기 팬 | 압축기 펄스, 팬 불균형, 구조 변속기 | 지붕 위 에 기상 방지; 계절 온도 사이클 면역; 보호 덮개 가 필요 없다 |
| 압축 공기 | 회전 스퀴브 및 교차 압축기, 건조기, 수신 탱크 | 피스톤 관성 힘, 나사 진동, 압력 용기 공명 | 하나의 장치 내에서 시작 토크 충격과 연속 실행 진동을 처리합니다. |
| 분산 된 힘 | 디젤 및 가스 발전기 세트, 동력 발전 모듈, 마이크로 터빈 | 엔진 발사 펄스, 로터 불균형, 부하 단계 변동 | 높은 온도 근접 허용; 연료/오일 분사 저항; 불화성 구조 |
| 광산 및 산물 | 소각기, 스크린 프레임, 컨베이어 기어모터, 슬러리 펌프 | 충격 부하, 벨트 불균형, 매일 펄스 | 굴절 저항성; 매름 지점이 막히지 않습니다. 야외 광산 부지 노출 등급 |
| 석유 및 가스 중류 | 파이프라인 부스터 펌프, 미터 스키드, 밸브 액추에이터 패널 | 흐름에 의한 진동, 압력 펄스, 펌프 캐비테이션 | 탄화수소 완전히 침몰할 수 있는 허용량; 위험지역 호환성 |
| 직물 및 종이 | 연금기 모터, 캘린더 드라이브, 드라이어 베어링 하우스, 와일더 | 롤 불균형, 드라이브 트레인 진동, 증기 시스템 트랜지션 | 높은 온도에서 높은 습도에 내성이 있으며, 백화 화학 물질에 내성이 있습니다. |
| 해양 및 항구 | 크레인 제어장치, 선박에서 육지까지 이동하는 선도기, 컨베이어 모터 베이스 | 컨테이너 취급으로 인한 충격 부하, 인근 기계에서 발생하는 구조적인 진동 | 소금 대기에 면역; 컨테이너 취급 주기의 다방향 충격 처리 |
JGX-1278D-235B 격리기는ISO 9001:2015다음의 생산 통제를 통해 품질 관리
2005년 설립된 이래, 시안호안은 진동 격리, 충격 흡수 및 에너지 소모 솔루션 분야에서 국제적으로 인정받는 전문업체로 성장했습니다.산시 의 본부 에서 활동 하고 있습니다, 중국, 우리의 500+ 팀 100 이상의 엔지니어링, 제조 및 품질 전문가를 포함하여 35 개 이상의 국가에서 산업 기계, 상업 HVAC,통신, 전력 생산, 철도 운송, 해상 시스템 및 의료 장비 분야.
우리의 ISO 9001:2015 인증 제조 시설은 CNC 가공 센터, 자동 케이블 윙 스테이션,기후 조절 환경에서 작동하는 컴퓨터 제어 생산 라인우리는 첨단 진압 재료, 비선형 구조 동적 모델링,그리고 애플리케이션별 격리기 최적화.
요금이나 기술 상담을 요청합니다:장비 사양을 공유합니다. 지원 무게, 장착 부피, 운영 환경,및 진동 격리 목표와 우리의 응용 프로그램 엔지니어링 팀은 JGX-1278 시리즈의 맞춤형 추천을 제공 할 것입니다일반적으로 1일 이내에
