JGX-1598D-515B 확장 가능한 부하 용량과 구조적 소음 차단을 제공하는 와이어 로프 진동 절연체

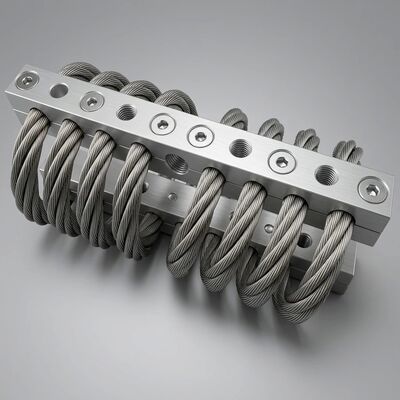

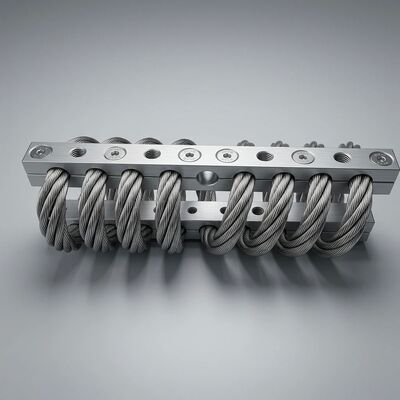

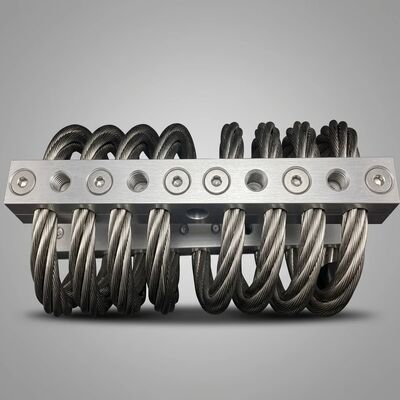

JGX-1598D-515B 와이어 로프 진동 격리기

도전 과제: 한 기계, 많은 부하 시나리오

현대 산업 장비는 거의 하나의 정적 부하점에서 작동하지 않습니다.그리고 변동적인 재료 부하를 가진 공정 장비는 모든 기존 고정 용량 격리기에 도전하는 동적 조건이 있습니다.평균 부하에 맞는 크기의 마운트는 시작 트랜지전트 동안 바닥으로 떨어질 수 있습니다. 최고 조건에 맞는 크기의 마운트는 정상적인 운영 부하에서 불충분한 고립을 제공 할 수 있습니다.

JGX-1598D-515B는 본질적으로 점진적인 경직 곡선과 모듈 배포 아키텍처를 통해 이것을 해결합니다. 개별 격리기는 각각 5 ~ 150 kg을 처리하며 일련으로 배치 할 수 있습니다.,병렬 또는 매트릭스 구성으로 사용자 지정 엔지니어링 없이 사실상 모든 부하 요구 사항을 해결합니다.

확장 가능한 부하 용량 ∙ 한 번 구성, 언제든지 적응

좁은 부하창을 위해 지정된 유연성 탄체모터 장착장과 달리, JGX-1598D-515B의 철사고 핵심은 비선형 힘-편향 반응을 나타냅니다.정상 작동 부하에서 효과적인 진동 격리를 위한 부드러운 초기 경직성이 내장 된 과부하 보호는 충격 사건 또는 장비 시작 트랜지션 중에 금속과 금속 접촉을 방지합니다.

더 큰 설비의 경우 모듈형 스택 접근 방식은 간단한 확장성을 제공합니다.

• 평행 구성:여러 격리기가 같은 부하를 공유 4 JGX-1598D-515B 단위는 최대 600kg 총 지원
• 시리즈 스파킹:2개의 격리 장치가 연속으로 장착되어 있으며, 초저주파 애플리케이션에 사용할 수 있는 두 배의 기울기 도중이 있습니다.
• 분산 행렬:비평한 무게 분포를 가진 장비에 대한 계산된 부하 중심 위치에 배치된 격리 장치

이러한 구성 유연성은 하나의 표준 부품 번호가 장비 크기의 전체 범위를 커버한다는 것을 의미하며 재고 복잡성과 조달 전반적인 비용을 줄입니다.

구조성 소음 격리 (structure-Born Noise Isolation)

구조물에서 발생하는 노이즈 (structure-borne noise) 는 고체 구조물을 통해 전달되고 다른 곳에서 청각적인 소리로 재방사되는 진동이 설치 후 다루기 어려운 것으로 알려져 있습니다.JGX-1598D-515B는 실험실에서 검증된 성능으로 출처에서 이 전송 경로를 끊습니다.:

• 진동 격리 효율:8~15 Hz 주파수 대역 전체의 ≥85%
• 구조로 인한 소음 완화:연결된 구조적 요소에서 측정된 최대 20 dB (A) 감소
• 공명 없는 설계:코일 스프링 격리기와 달리, 와이어 로프의 내부 진압은 특정 RPM에서 진동을 증폭 할 수있는 진압되지 않은 급류 주파수를 억제합니다

연극 의 물리학

JGX-1598D-515B는 두 가지 상호 보완적인 메커니즘을 통해 소음 격리를 달성합니다.

1반항 불일치:스테인레스 스틸 철 로프는 딱딱한 장비 프레임과 기초보다 극적으로 다른 기계적 임피던스를 나타냅니다. 진동 파도가 이 임피던스 경계에 도달하면,에너지의 상당부분이 전달되는 대신 반사됩니다., 하지만 고체로 전달되는 진동입니다.

2- 히스테리 증후군:나선형 코일은 부하에 따라 휘어질 때, 로프 내의 각 전선줄은 현미경 수준에서 서로 치우치게 됩니다.이 건조 마찰 (쿨롱 진압) 은 질서 있는 진동 에너지를 질서 없는 열 에너지로 변환시킵니다.이 메커니즘은 수압 장착 장치의 점착성 완화와 달리 속도와 온도와 독립되어 북극 추운 시작에서 열대 연속 작동까지 일관된 성능을 제공합니다.

엔지니어링 사양

대상 애플리케이션 소음이 중요한 곳

JGX-1598D-515B는 소음 컨설턴트와 기계 공학자가 비중이 높은 설비를 위해 지정합니다.

• 녹음 및 방송 스튜디오:HVAC 압축기 및 냉장고 격리, NC-15 소음 기준을 유지해야 합니다.
• 의료 시설:MRI 냉각 장치 격리, 선형 가속기 지원 장비, 실험실 진공 펌프 격리
• 반도체 제조:청정실 환경에서 프로세스 펌프 및 스크러버 격리
• 정밀 제조:CNC 가공 센터 격리, 밀링 머신 기초 분리
• 데이터 센터:CRAC 단위 및 비상 발전기 격리, 높인 바닥 진동 관리
• 재생 가능 에너지:풍력 터빈 나젤 장비 격리, 태양 전지 인버터 스테이션 진동 제어

엔지니어링 지원 및 선택 가이드

올바른 격리기 구성을 선택하려면 장비의 정적 부하, 동적 부하 범위, 중력 중심부 및 지배적 흥분 주파수를 이해해야 합니다.

• 귀하의 특정 장비에 대한 무료 로드-디플렉션 계산
• 볼트 패턴 사양과 함께 3D 장착 레이아웃 도면
• 장비의 작동 RPM 범위에서 격리 효율 예측
• 대규모 또는 중요한 설비에 대한 현장 시공 지원

우리의 응용 엔지니어링 팀과 연락하여 장비 사양을 상세한 격리 제안.
