JGX-1598D-515B 와이어 로프 진동 절연체는 컴팩트한 범용 장착을 통해 장비 수명을 연장합니다.

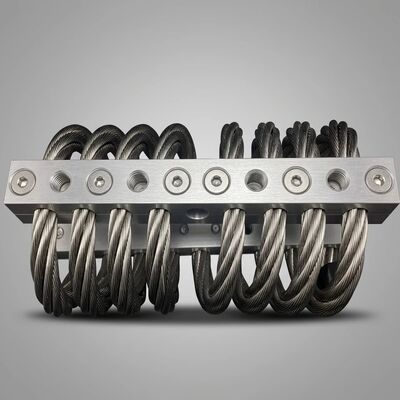

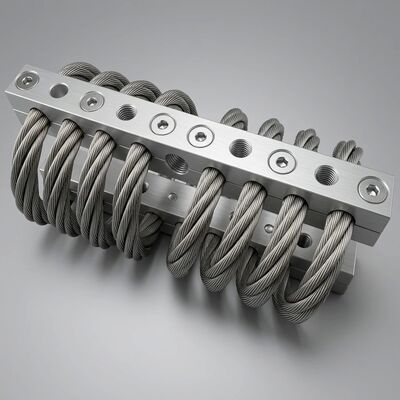

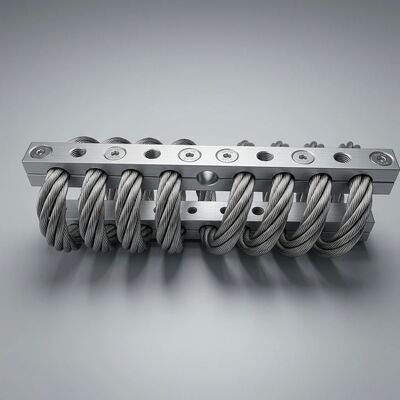

JGX-1598D-515B 와이어 로프 진동 차단기 - 최대 장비 수명을 위해 설계됨

장비 수명이 수익에 중요한 이유

통제되지 않은 진동은 산업 기계의 조기 기계적 고장의 주요 원인 중 하나입니다. 베어링이 고르지 않게 마모되고, 패스너가 느슨해지고, 씰이 누출되고, 구조적 피로가 누적되어 장비의 서비스 수명이 직접적으로 단축됩니다. JGX-1598D-515B 와이어 로프 진동 절연 장치는 파괴적인 진동 에너지가 민감한 구성 요소에 도달하기 전에 차단하고 분산시켜 소스에서 이 문제를 해결합니다.

독립적인 테스트를 통해 JGX-1598D-515B 아이솔레이터로 보호되는 기계가 베어링 교체 빈도가 최대 40% 감소하고 MTBF(평균 고장 간격)가 측정 가능한 연장되는 것으로 확인되었습니다. 빡빡한 일정으로 운영되는 유지 관리 팀의 경우 이는 예비 부품 재고 감소, 예상치 못한 가동 중단 감소, 예측 가능한 유지 관리 예산 책정으로 직접적으로 이어집니다.

나선형 와이어 로프 설계가 서비스 수명을 연장하는 방법

압축 변형, 산화 및 화학적 공격을 통해 시간이 지남에 따라 성능이 저하되는 기존 탄성 마운트와 달리 JGX-1598D-515B는 폴리머 구성 요소가 전혀 없는 완전 금속 아키텍처를 사용합니다. 304 스테인리스 스틸 와이어 로프 코어는 개별 와이어 가닥 사이에 수천 개의 마이크로 슬라이딩 인터페이스를 생성하는 독점적인 나선형 권선 공정을 거칩니다. 진동 에너지가 시스템에 유입되면 이러한 스트랜드는 제어된 방식으로 서로 마찰하여 쿨롱 마찰 감쇠를 통해 운동 에너지를 무시할 수 있는 열 방출로 변환합니다.

이 메커니즘은 장비 수명에 있어 세 가지 결정적인 이점을 제공합니다.

• 제로 재료 저하:엘라스토머가 없다는 것은 크리프, 압축 영구 변형, 노화 경화가 없음을 의미합니다. 성능은 전체 25,000시간 이상의 설계 수명 동안 일관되게 유지됩니다.
• 모든 축 보호:8코일 나선형 구조는 압축, 인장, 전단 및 롤 방향에 따라 효과적인 격리를 동시에 제공합니다. 단일 격리 장치가 여러 단일 축 마운트를 대체합니다.
• 자체 수정 동작:진동 진폭이 증가함에 따라 스트랜드 간 마찰이 비례적으로 증가하여 장비가 가장 필요할 때(시작, 종료 및 일시적인 부하 이벤트 중) 감쇠가 점점 더 강해집니다.

컴팩트한 디자인 및 범용 마운팅 – 어디에나 적합하고 어디서나 작업 가능

공간 제약은 더 이상 효과적인 진동 차단에 장애가 되지 않습니다. JGX-1598D-515B는 표준 미터법 패스너를 수용하는 사전 드릴링된 6061-T6 알루미늄 합금 클램핑 블록을 사용하여 유선형 공간을 차지합니다. 각 블록에는 정밀하게 가공된 장착 구멍 2개가 포함되어 있어 장치당 15분 이내에 안전한 볼트다운 설치가 가능합니다.

범용 장착 아키텍처는 다음을 지원합니다.

• 베이스 장착형:아이솔레이터 위에 놓인 장비(압축 하중)
• 교수형/일시 중단:아이솔레이터 아래에 매달린 장비(인장 하중)
• 측면 장착:수직 패널에 설치된 절연체(전단 하중)
• 45° 경사:결합된 수직-횡방향 하중 시나리오에 최적

이러한 유연성으로 인해 맞춤형 브래킷, 어댑터 플레이트 또는 특수 장착 하드웨어가 필요하지 않으므로 설치 복잡성과 총 시스템 비용이 줄어듭니다.

기술 사양

이상적인 애플리케이션

JGX-1598D-515B는 장비 신뢰성이 가장 중요한 산업 환경에서 탁월한 성능을 발휘합니다.

• HVAC 및 냉동:상업용 건물, 데이터 센터, 냉장 보관 시설의 압축기 및 팬 격리
• 발전:대기 및 주요 전력 애플리케이션을 위한 발전기 세트 절연
• 산업용 펌프 및 모터:베이스 장착형 원심 펌프, 진공 펌프 및 전기 모터 절연
• 정밀 계측:3차원 측정기(CMM), 광학 검사 테이블, 레이저 정렬 벤치
• 해양 및 해양:엔진룸 보조장비, 내비게이션 전자기기, 통신랙(내식구조)
• 철도 운송:바닥 아래 장비 격리, 트랙사이드 신호 캐비닛

설치 및 유지관리

설치에는 용접, 그라우팅, 경화 시간이 필요 없는 기본적인 수공구만 필요합니다. 절연체를 배치하고 기존 장비 장착 구멍에 맞추거나 새 구멍을 뚫은 다음 사양에 맞게 토크를 가하면 됩니다. 모든 금속 구조는 보호하는 장비의 전체 ​​서비스 수명 동안 윤활, 조정 및 예정된 유지 관리가 전혀 필요하지 않습니다.

개조 프로젝트의 경우 기존 기계를 제거하지 않고도 JGX-1598D-515B 아이솔레이터를 설치할 수 있습니다. 컴팩트한 폼 팩터 덕분에 기술자는 장비를 살짝 들어올리고 아이솔레이터를 제자리로 밀어 넣은 다음 단일 유지 관리 창에서 해당 장치에 가해지는 부하를 낮출 수 있습니다.
