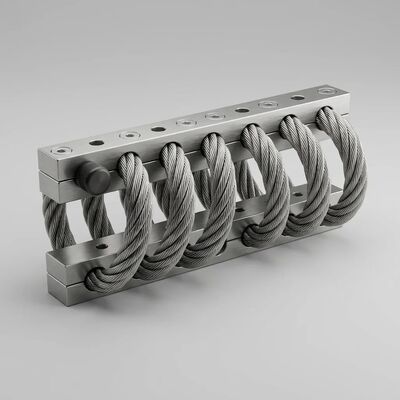

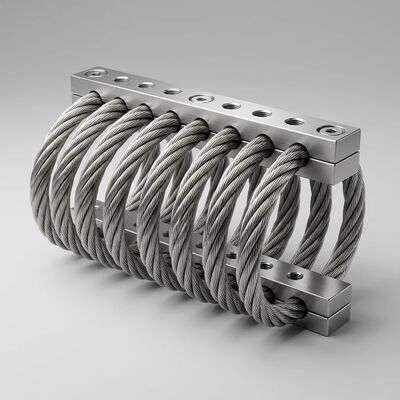

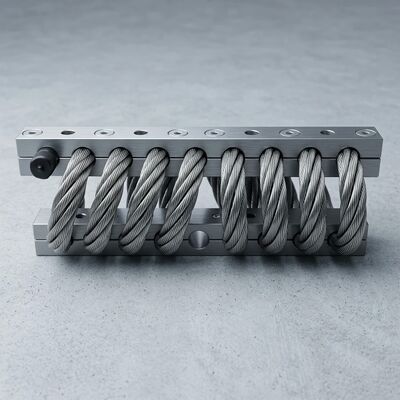

JGX-2228D-665B 와이어 로프 진동 절연체는 산업용 진동 제어 및 충격 절연을 위한 고급 비선형 강성 엔지니어링을 제공합니다. 이 모델은 JGX-2228 시리즈에 속하며, 22.2mm 직경의 스테인리스 스틸 304 연선 케이블을 정밀 가공된 알루미늄 합금 6061-T6 고정 바를 통해 통과시켜 8개의 루프 헬리컬 절연 어셈블리를 형성하며, 압축 시 최대 665kg의 정적 하중 정격을 갖습니다.
스프링 기능은 헬리컬 루프로 사전 성형된 케이블의 굽힘에 내재된 탄성으로 생성됩니다. 절연체가 하중 하에서 변형됨에 따라 케이블 형상은 점진적으로 강성이 증가하는 응답을 생성합니다. 즉, 낮은 진폭에서는 우수한 진동 절연을 위해 부드럽고 유연하며, 변형이 증가함에 따라 더 단단한 속도로 전환되어 충격 이벤트 중 구조적 바닥을 방지합니다. 댐핑 기능은 케이블의 개별 와이어 스트랜드 간의 상대 마찰 결과입니다. 동적 하중 하에서 수백 개의 스트랜드 간 접점에서의 미끄러짐은 운동 에너지를 저급 열 방출로 변환하여 유압유, 탄성 요소 또는 능동 제어 시스템 없이 속도 비례 댐핑을 제공합니다.
스테인리스 스틸 AISI 304로 제작된 케이블은 뛰어난 방수 특성, 탁월한 내식성 및 전체 서비스 수명 동안 안정적인 기계적 성능을 나타냅니다. 내식성이 뛰어난 올메탈 구조로 Xi'an Hoan의 와이어 로프 진동 절연체는 온도 극한, 화학 물질, 오일, 오존, UV 방사선 및 연마성 매체에 영향을 받지 않는 환경적으로 안정적이고 고성능 장치입니다.
JGX-2228D-665B의 정의적인 엔지니어링 이점은 비선형 점진적 강성 곡선입니다. 기존의 선형 속도 절연체는 설계상의 절충을 강요합니다. 즉, 저진폭 절연에는 충분히 부드럽고 과부하 보호에는 충분히 단단해야 합니다. JGX-2228D-665B는 변형 범위에 걸쳐 지속적으로 가변하는 스프링 속도를 생성하는 케이블 형상을 통해 이를 해결합니다.
이러한 동작을 생성하기 위해 세 가지 메커니즘이 상호 작용합니다:
결과적인 강성 특성은 더 낮은 속도의 절연 영역(8-50Hz 범위의 정상 상태 진동에 최적화됨)에서 더 높은 속도의 보호 영역(20g/11ms 반 사인파로 정격된 과도 충격 이벤트 중 과도한 변위 방지)으로 부드럽게 전환됩니다. 이 이중 모드 동작은 별도의 절연 단계를 필요로 하지 않아 시스템 복잡성과 설치 공간을 줄입니다.
환경적 책임은 JGX-2228D-665B 설계에 필수적입니다. 이 절연체는 시간이 지남에 따라 분해되고 미세 플라스틱 입자를 방출하며 경제적으로 재활용할 수 없는 고무, 탄성체 및 합성 폴리머가 전혀 포함되어 있지 않습니다.
| 모델 | JGX-2228D-665B |
| 시리즈 | JGX-2228 (중장비 헬리컬 케이블 절연체) |
| 케이블 직경 | 22.2mm (7/8인치) |
| 케이블 구조 | 7*19 스트랜드 패턴, 스테인리스 스틸 AISI 304 |
| 루프 수 | 8 |
| 최대 정적 하중 (압축) | 665kg |
| 바 재질 | 알루미늄 합금 6061-T6 (스테인리스 스틸 304 선택 사항) |
| 표면 처리 | 하드 아노다이징 (표준), 화이트 아노다이징 (선택 사항) |
| 강성 특성 | 비선형 점진적 (부드러움에서 단단함으로 전환) |
| 댐핑 비율 | 0.15-0.25 (진폭 의존적) |
| 공진 주파수 | 8-12Hz (하중 의존적) |
| 절연 효율 | >25Hz 이상 90% |
| 작동 온도 범위 | -40°C ~ +120°C (-40°F ~ +248°F) |
| 충격 저항 등급 | 20g / 11ms 반 사인파 펄스 |
| 장착 구멍 직경 | M12 (12mm 관통 구멍) |
| 순중량 | 0.5KG |
| RoHS 상태 | 규정 준수 (지침 2011/65/EU) |
| 장착 방향 | 압축, 전단, 45° 압축, 롤 |
장착 바 재질: 스테인리스 스틸 또는 알루미늄은 응용 요구 사항에 따라 선택할 수 있습니다. 알루미늄 합금 6061-T6은 우수한 강도-무게 비율과 자연적인 내식성으로 인해 대부분의 산업 응용 분야에 대한 표준 권장 사항입니다. 스테인리스 스틸 304는 해양 플랫폼 및 화학 처리 시설을 포함한 고부식 환경에 권장됩니다.
알루미늄 장착 바의 표면 처리 선택:
| 응용 분야 | 일반적으로 보호되는 장비 | 진동 및 충격 소스 | 운영상의 이점 |
|---|---|---|---|
| 해양 및 해상 플랫폼 | 전자 캐비닛, 항해 시스템, 통신 랙, 발전기 세트, 펌프 어셈블리 | 파도 유발 선체 운동, 엔진 진동, 폭풍 조건, 프로펠러 캐비테이션 | 긴 수명, 유지 보수 불필요, 온도 극한, 내식성, 모든 축 보호 |
| 중장비 오프로드 장비 | 차량 장착 계측 장비, 이동식 발전기 플랜트, 온보드 전자 제어 장치 | 험난한 지형, 열악한 도로 조건, 충돌 충격, 지속적인 고진폭 진동 | 긴 수명, 유지 보수 불필요, 온도 극한, 오존 저항, UV 방사선 저항 |
| 항공 및 우주 항공 | 항공 전자 장비 베이, 온보드 컴퓨터, 관성 기준 장치, 환경 제어 시스템 | 고G 기동, 하드 착륙, 난기류, 엔진 유발 광대역 진동 | 온도 및 고도 극한, 경량 알루미늄 구조, 탈기 없음 |
| 물류 및 운송 컨테이너 | 정밀 광학, 과학 기기, 민감한 전자 화물, 보정 장비 | 운송 충격, 취급 낙하 충격, 적재/하역 주기, 다중 모드 운송 진동 | 긴 수명, 유지 보수 불필요, 습기 노출, 성능 저하 없이 반복 사용 |
| 산업 기계 | 원심 분리기, 산업용 건조기, 고압 펌프, 압축기, CNC 머시닝 센터 | 불균형 동적 하중, 수격 충격 펄스, 고유 장비 진동, 기초 구조 약점 | 긴 수명, 유지 보수 불필요, 내화학성, 부식성 환경 내성 |
| 재생 에너지 시스템 | 풍력 터빈 제어 캐비닛, 태양광 인버터 스테이션, 배터리 에너지 저장 랙, 조력 발전기 계측 장비 | 풍력 유발 타워 공진, 열팽창 주기, 그리드 주파수 기계적 커플링, 파도 충격 | 유지 보수 불필요, 온도 극한, 실외 내후성, 친환경 재료 |
| 의료 및 실험실 장비 | 진단 계측 장비, 실험실 원심 분리기, 정밀 분석 저울, 멸균 장비 | 내부 이동 부품의 진동, 이동식 카트 운송 충격, 건물 전달 기계적 소음 | 유지 보수 불필요, 탈기 없음, 멸균 가능, 클린룸 재료 호환성 |
| 토목 및 구조 공학 | 교량 베어링 절연체, 지진 보강 댐퍼, 굴뚝 진동 흡수기, 구조 모니터링 장비 | 바람으로 인한 공진 주파수, 스크러버 근처 난기류 유발 스택 가스, 교통 유발 지반 진동, 지진 이벤트 | 유지 보수 불필요, 온도 극한, 부식성 환경, 수십 년의 설계 수명 |
Q: JGX-2228D-665B의 강성 곡선이 "비선형"인 이유는 무엇입니까?
A: 일정한 힘-변위 비율을 생성하는 기존 스프링 또는 고무 마운트와 달리 JGX-2228D-665B의 케이블 형상은 자연스럽게 점진적인 강성화 효과를 생성합니다. 작은 변위에서는 절연체가 우수한 진동 절연을 위해 유연하며, 변위가 증가함에 따라 충격 하중 하에서 바닥을 방지하기 위해 강성이 증가합니다. 이는 케이블 루프 곡률의 변화와 증가하는 하중 하에서의 스트랜드 간 압축을 통해 달성됩니다 — 외부 메커니즘이 필요하지 않습니다.
Q: JGX-2228D-665B는 진정으로 친환경적이고 재활용 가능한가요?
A: 예. 스테인리스 스틸 케이블과 알루미늄 합금 바 모두 표준 산업 금속 회수 공정을 통해 100% 재활용 가능합니다. 이 장치에는 고무, 플라스틱 또는 합성 폴리머가 전혀 포함되어 있지 않습니다. VOC 배출, 미세 플라스틱 입자가 발생하지 않으며 윤활제가 필요하지 않습니다. 제조 공정은 주로 상대적으로 낮은 에너지 투입을 사용하는 냉간 가공 기술을 사용합니다.
Q: 화이트 아노다이징과 하드 아노다이징의 차이점은 무엇입니까?
A: 화이트 아노다이징은 자연스러운 알루미늄 색상을 유지하면서 적당한 표면 경화를 제공합니다. 하드 아노다이징은 훨씬 더 두껍고 밀집된 산화물 층(60+ HRC 표면 경도)을 어두운 회색으로 생성합니다. 하드 아노다이징은 실외 노출, 고마모 설치 및 전기 절연이 필요한 응용 분야에 권장됩니다. 두 처리 모두 우수한 부식 방지 기능을 제공합니다.
Q: JGX-2228D-665B를 실외 또는 해양 환경에서 사용할 수 있습니까?
A: 예. 올 스테인리스 스틸 케이블과 하드 아노다이징 처리된 알루미늄 바 구조는 염수 분무, 습기, UV 방사선 및 온도 극한에 매우 강합니다. 가장 공격적인 해양 환경의 경우 선택 사항인 스테인리스 스틸 304 바 재질은 추가적인 부식 여유를 제공합니다.
Q: 올바른 장착 방향을 어떻게 선택합니까?
A: JGX-2228D-665B는 압축(수직 하중), 전단/롤(수평 하중) 및 45도 압축(결합 하중) 장착 방향을 지원합니다. 당사의 응용 엔지니어는 장비 무게, 무게 중심, 예상 진동 스펙트럼 및 사용 가능한 장착 공간을 기반으로 최적의 구성을 권장할 수 있습니다. 자세한 권장 사항은 장비 사양과 함께 문의하십시오.
Xi'an Hoan Microwave Co., Ltd.는 진동 절연체 및 마운트의 전문 제조업체로, 다양한 상업, 산업 및 중공업 부문에 최고 품질의 에너지 흡수 및 진동 절연 솔루션을 제공합니다.
당사의 제품은 와이어 로프 진동 절연체, 탄성 충격 마운트, 마찰 댐퍼 및 충격 흡수 장치뿐만 아니라 LC 필터 및 마이크로파 통신 부품을 포함한 광범위한 제품을 다룹니다. 2005년에 설립되어 20년 이상 빠른 발전을 거듭하여 100명 이상의 엔지니어링 및 기술 전문가를 포함하여 500명 이상의 직원을 보유하게 되었습니다. 본사는 중국 산시성 시안 하이테크 존에 있으며, 800제곱미터의 전용 생산 및 R&D 시설을 운영하고 있습니다.
현재 중국 31개 성과 거의 25개 해외 국가의 고객에게 서비스를 제공하고 있으며, 모터 드라이브, 팬 시스템, 펀칭 기계, 엘리베이터, 압축기, 화학 처리 장비, 철도 및 지하철 시스템, 교량 공학, 기계 장비, 대규모 건설, 녹음 스튜디오, 극장, 차량, 선박 및 모든 종류의 산업 기계에 대한 진동 절연 솔루션을 제공합니다.
당사 제품이 특정 장비 응용 분야 요구 사항에 어떻게 도움이 될 수 있는지 알아보려면 지금 문의하십시오. 또는 제품 요구 사항을 충족하는 데 도움이 될 수 있는 많은 대리점 중 하나를 찾을 수 있습니다. 당사의 엔지니어링 팀은 하중-변위 계산, 진동 전달 예측 및 맞춤형 장착 구성 설계를 포함한 포괄적인 응용 분석을 제공합니다.
