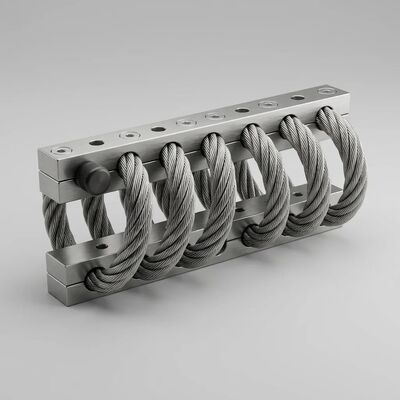

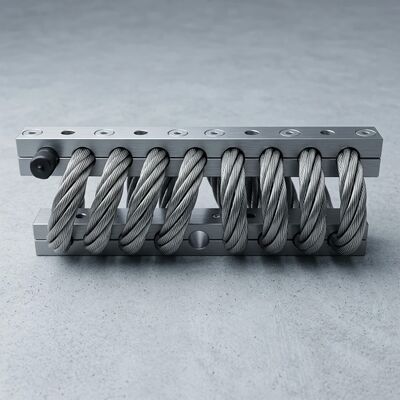

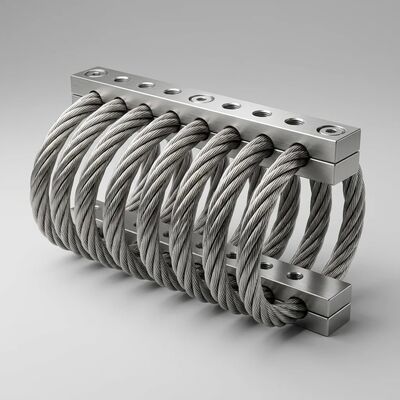

JGX-2228D-665B 와이어 로프 진동 절연체는 전자기 호환성(EMC) 및 자기장 청결도가 중요한 운영 요구 사항인 응용 분야를 위해 특별히 설계되었습니다. JGX-2228 시리즈의 이 모델은 22.2mm 직경의 스테인리스 스틸 AISI 304 연선 케이블을 사용합니다. 완전히 어닐링된 비자성 상태에서 알루미늄 합금 6061-T6 고정 바를 통과시켜 8개의 루프 헬리컬 절연 어셈블리를 형성하며, 압축 시 최대 정적 하중 정격은 665kg입니다.
스프링 기능은 헬리컬 루프로 사전 성형된 케이블의 굽힘에 내재된 탄성으로 생성됩니다. 각 케이블 루프는 비선형 스프링 요소로 작용하여 진동 절연을 위한 유연한 초기 응답을 제공하며, 충격 이벤트 중 과도한 변위를 방지하기 위해 하중 증가에 따라 점진적으로 강성이 증가합니다. 감쇠 기능은 케이블의 개별 와이어 가닥 간의 상대 마찰 결과입니다. 7*19 연선 구조는 수백 개의 와이어 간 접점 지점을 생성하여 쿨롱 마찰이 동적 기계 에너지를 분산된 저급 열 소산으로 변환합니다. 이는 순전히 수동적이고 유지 보수가 필요 없는 에너지 관리 메커니즘입니다.
어닐링된 상태의 스테인리스 스틸 AISI 304로 제작된 케이블은 뛰어난 방수 특성, 탁월한 내식성 및 안정적이고 예측 가능한 기계적 성능을 나타냅니다. 내식성, 완전 금속 구조로 인해 Xi'an Hoan의 와이어 로프 진동 절연체는 환경적으로 안정적이고 고성능 장치로, 극한 온도, 화학 물질, 오일, 오존, UV 방사선 및 연마성 매체에 영향을 받지 않습니다.
기존 진동 절연체는 종종 철 합금, 자성 스테인리스 스틸 등급 또는 국부 자기장을 왜곡하거나, 시간에 따라 변하는 자기장에서 와전류를 생성하거나, RF 환경에서 수동 상호 변조(PIM) 왜곡을 유발할 수 있는 내장 강철 부품을 포함합니다. JGX-2228D-665B는 의도적인 응용 프로그램 기반 재료 선택을 통해 이러한 위험을 제거합니다.
진동 절연에서 가장 어려운 시나리오 중 하나는 과도 충격 펄스 관리입니다. 이는 응답할 시간이 되기 전에 기존 댐퍼를 압도할 수 있는 짧은 지속 시간, 높은 진폭의 기계적 임펄스입니다. JGX-2228D-665B는 파면 도착 후 마이크로초 이내에 활성화되는 고유한 다단계 충격 에너지 소산 캐스케이드를 통해 이를 해결합니다.
| 모델 | JGX-2228D-665B |
| 시리즈 | JGX-2228 (중장비 헬리컬 케이블 절연체) |
| 케이블 직경 | 22.2mm (7/8인치) |
| 케이블 구조 | 7*19 연선 패턴, 스테인리스 스틸 AISI 304 (어닐링됨) |
| 케이블 자기 투자율 | < 1.02 μr (비자성 분류) |
| 바 재료 | 알루미늄 합금 6061-T6 (비자성, μr = 1.0) |
| 루프 수 | 8 |
| 최대 정적 하중 (압축) | 665kg |
| 표면 처리 | 경질 양극 산화 (표준, 전기 절연), 백색 양극 산화 (옵션) |
| EMC 방출 | 제로 (수동 기계 장치 — 전자 장치 없음) |
| 감쇠 메커니즘 | 가닥 간 쿨롱 마찰 (수동, 진폭 의존적) |
| 감쇠율 | 0.15-0.25 (진폭 의존적) |
| 공진 주파수 | 8-12Hz (하중 의존적) |
| 절연 효율 | >25Hz 이상 90% |
| 작동 온도 범위 | -40°C ~ +120°C (-40°F ~ +248°F) |
| 충격 저항 등급 | 20g / 11ms 반 사인 펄스 |
| 장착 구멍 직경 | M12 (12mm 관통 구멍) |
| 전기 절연 | 사용 가능 (경질 양극 산화 바 + 옵션 비전도성 부싱) |
| 순중량 | 0.5KG |
| 장착 방향 | 압축, 전단, 45° 압축, 롤 |
장착 바 재료: 스테인리스 스틸 또는 알루미늄을 선택할 수 있습니다. 알루미늄 합금 6061-T6은 본질적으로 비자성 특성(μr = 1.0)과 경질 양극 산화 표면층이 제공하는 전기 절연으로 인해 EMC 민감 응용 분야에 대한 표준 권장 사항입니다. 어닐링된 상태의 스테인리스 스틸 304는 추가 강도가 필요한 부식성이 높은 환경에 대한 옵션으로 제공됩니다. 어닐링된 304는 비자성 분류(μr < 1.02)를 유지합니다.
알루미늄 장착 바의 표면 처리 선택:
| 응용 분야 | 보호되는 일반 장비 | 진동 및 충격 소스 | EMC / 비자성 장점 |
|---|---|---|---|
| 의료 영상 시설 | MRI 스캐너 지원 장비, CT 게이트 베어링, PET 스캐너 냉각 펌프, X선 발생기 장착 플랫폼 | 게이트 회전 불균형, 냉각기 유발 진동, 극저온 냉매 증발 진동, 바닥 전달 구조 진동 | 비자성 재료는 이미지 아티팩트 및 필드 왜곡을 방지합니다. 제로 EMI는 진단 신호 무결성을 보존합니다. MRI 스위트의 Zone III/IV 설치에 적합 |
| 과학 연구 기기 | 주사 전자 현미경(SEM), 투과 전자 현미경(TEM), 질량 분석기, 레이저 간섭계 테이블, 원자 힘 현미경, 진공 챔버 지지 프레임 | 터보 분자 펌프 진동, 음향 노이즈 커플링, 지진 미세 진동, 열팽창 및 수축 주기 | 초저 자기 투자율(<1.02 μr)은 전자빔 편향을 방지합니다. 수동 설계는 접지 루프 노이즈를 제거합니다. 제로 입자 발생은 진공 무결성을 유지합니다. |
| 통신 인프라 | 위성 지구국 장비, 마이크로파 릴레이 타워 전자 장치, 광섬유 전송 랙, 셀룰러 기지국 무선 장치 | 바람 유발 타워 진동, 교통 유발 지반 진동, 장비 냉각 팬 진동, 실외 인클로저의 열 주기 | 제로 RF 간섭은 신호 대 잡음비를 보존합니다. 무철 재료는 수동 상호 변조(PIM) 소스를 제거합니다. 완전 금속 구조는 실외 노출을 처리합니다. |
| 데이터 센터 및 서버 인프라 | 서버 랙 절연 플랫폼, 스토리지 어레이 장착 프레임, UPS 시스템 진동 절연, 정밀 냉각 시스템 마운트 | 팬 유발 고조파 진동, 지진 이벤트 보호, 상승된 바닥 구조를 통한 기계적 커플링, 압축기 진동 전달 | 비전도성 장착 옵션은 랙 간의 접지 전위 차이를 방지합니다. 수동 설계는 데이터 센터 환경에 제로 열 부하를 추가합니다. |
| 반도체 및 정밀 제조 | 리소그래피 스텝퍼 플랫폼, 웨이퍼 검사 스테이션, CNC 좌표 측정기, 광학 정렬 벤치, 레이저 드릴링 시스템 | 펌프 맥동, 자재 취급 시스템 진동, 인접 기계 작동, HVAC 덕트 럼블, 내부 스테이지 모션 반력 | 비자성 재료는 서브 마이크론 측정 드리프트를 제거합니다. 제로 입자 발생은 클린룸 Class 100/ISO 5 호환성을 유지합니다. 탈기 없음 |
| 해양 전자 장치 및 항해 | 동적 위치 지정 시스템 콘솔, 항해 레이더 및 소나 장비, 브리지 통신 시스템, 자이로 컴퍼스 장착 플랫폼 | 파도 유발 선체 진동, 주 엔진 고조파 여기, 프로펠러 캐비테이션, 폭풍 하중, 도킹 충격 | 내식성 비자성 재료; 민감한 항해 수신기 근처의 EMI 없는 작동; 다방향 선박 움직임에 대한 전축 보호 |
| 재생 에너지 전자 장치 | 풍력 터빈 피치 제어 캐비닛, 태양광 발전소 인버터 스테이션, 조력 발전기 계측 포드, 배터리 에너지 저장 관리 시스템 | 블레이드 통과 주파수 진동, 타워 공진, 파도 충격, 열팽창, 그리드 주파수 기계적 커플링 | 실외 등급 비자성 재료; 원격/해상 설치를 위한 제로 유지 보수; 모든 기후대를 처리하는 넓은 온도 범위 |
| EMC 테스트 및 보정 실험실 | 무반향실 장비 지원, EMC 내성 테스트 고정구, 보정 표준 플랫폼, 진동 절연 광학 테이블 | 셰이커 테이블 반력, 주변 건물 진동, 테스트 신호의 음향 여기, 인원 발걸음 진동 | 보정 추적성을 위한 알려진 정량화 가능한 비자성 흔적; EMC 내성 테스트 중 기생 EMI 기여 제로; 문서화된 재료 인증서 사용 가능 |
Q: JGX-2228D-665B는 정말 비자성입니까? MRI 스캐너 근처에서 사용할 수 있습니까?
A: 예. AISI 304 스테인리스 스틸 케이블(어닐링 상태, μr < 1.02) 및 알루미늄 합금 6061-T6 바(μr = 1.0) 모두 비자성 재료로 분류됩니다. 절연체는 측정 가능한 자기장 왜곡을 생성하지 않으며 MRI 스위트 장비실의 보조 장비 설치에 지정되었습니다. 요청 시 자기 투자율을 문서화하는 재료 인증서를 제공합니다.
Q: 과도 충격파 소산은 일반 진동 감쇠와 어떻게 다릅니까?
A: 일반 진동 감쇠는 연속적이고 낮은 진폭의 진동을 처리합니다. 과도 충격 소산은 짧은 지속 시간, 높은 강도의 기계적 임펄스를 대상으로 합니다. JGX-2228D-665B는 서로 다른 메커니즘을 통해 둘 다 처리합니다. 케이블 루프 탄성은 정상 상태 진동을 절연하는 반면, 다중 경로 가닥 간 쿨롱 마찰 캐스케이드는 파면 도착 후 마이크로초 이내에 충격 에너지를 소산합니다. 비선형 강성 곡선은 정상 진동 수준에서의 절연을 희생하지 않고 충격 시 바닥을 방지하는 점진적으로 증가하는 저항을 제공합니다.
Q: JGX-2228D-665B는 전기 접지 또는 차폐가 필요합니까?
A: 아니요. JGX-2228D-665B는 완전히 수동적인 기계 장치입니다. 전기 전원, 접지 연결 또는 차폐가 필요하지 않습니다. 알루미늄 바의 경질 양극 산화 표면 처리는 장비와 장착 표면 사이에 전기 절연을 제공하여 접지 루프 형성을 방지합니다. 이는 민감한 측정 시스템에서 노이즈의 일반적인 원인입니다.
Q: JGX-2228D-665B를 특정 EMC 요구 사항에 맞게 사용자 정의할 수 있습니까?
A: 예. 당사의 엔지니어링 팀은 특정 EMC, 자기 청결도 및 기계적 요구 사항을 충족하도록 바 재료, 표면 처리, 부싱 재료 및 장착 구멍 패턴을 구성할 수 있습니다. 당사는 의료 영상 OEM, 반도체 장비 제조업체 및 과학 기기 제조업체를 위해 사용자 정의 구성을 정기적으로 공급합니다. 기술 상담을 위해 사양을 알려주십시오.
Q: EMC/MRI 규정 준수 검증을 위해 어떤 문서가 제공됩니까?
A: 자기 투자율 테스트 데이터, ISO 9001:2015 품질 시스템 인증, RoHS 규정 준수 문서 및 해당되는 경우 CE 마킹을 포함한 EN 10204 3.1 재료 인증서를 제공합니다. OEM 자격 프로그램을 위해 특정 재료 특성에 대한 사용자 정의 테스트 보고서를 준비할 수 있습니다.
Xi'an Hoan Microwave Co., Ltd.는 진동 절연체 및 마운트의 전문 제조업체로, 다양한 상업, 산업 및 중공업 부문에 최고 품질의 에너지 흡수 및 진동 절연 솔루션을 제공합니다.
당사의 제품은 와이어 로프 진동 절연체, 엘라스토머 충격 마운트, 마찰 댐퍼 및 충격 흡수 장치뿐만 아니라 LC 필터 및 마이크로파 통신 부품을 포함한 광범위한 제품을 다룹니다. 2005년에 설립되어 20년 이상 빠른 발전을 거쳐 100명 이상의 엔지니어링 및 기술 전문가를 포함하여 500명 이상의 직원을 보유하게 되었습니다. 본사는 중국 산시성 시안 하이테크 존에 있으며, 800제곱미터의 전용 생산 및 R&D 시설을 운영하고 있습니다.
현재 중국 31개 성과 거의 25개 해외 국가의 고객에게 서비스를 제공하고 있으며, 모터 드라이브, 팬 시스템, 펀칭 기계, 엘리베이터, 압축기, 화학 처리 장비, 철도 및 지하철 시스템, 교량 공학, 기계 장비, 대규모 건설, 녹음 스튜디오, 극장, 차량, 선박 및 모든 종류의 산업 기계에 대한 진동 절연 솔루션을 제공합니다.
오늘 저희에게 연락하여 당사 제품이 특정 장비 응용 분야에 어떻게 도움이 될 수 있는지 알아보거나, 당사의 많은 대리점 중 하나를 통해 제품 요구 사항을 충족할 수 있습니다. 당사는 특히 의료, 과학 및 통신 환경을 위한 EMC 호환 및 자기 청결 설치에 대한 전문 지식을 바탕으로 응용 분야별 절연 설계에 특화되어 있습니다.
