| 브랜드 이름: | Hoan |
| 모델 번호: | JZP-4.2 |
| MOQ: | 10개 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |

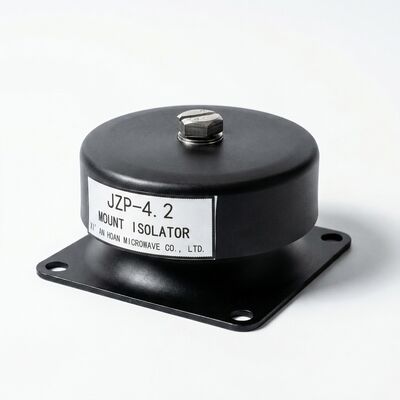

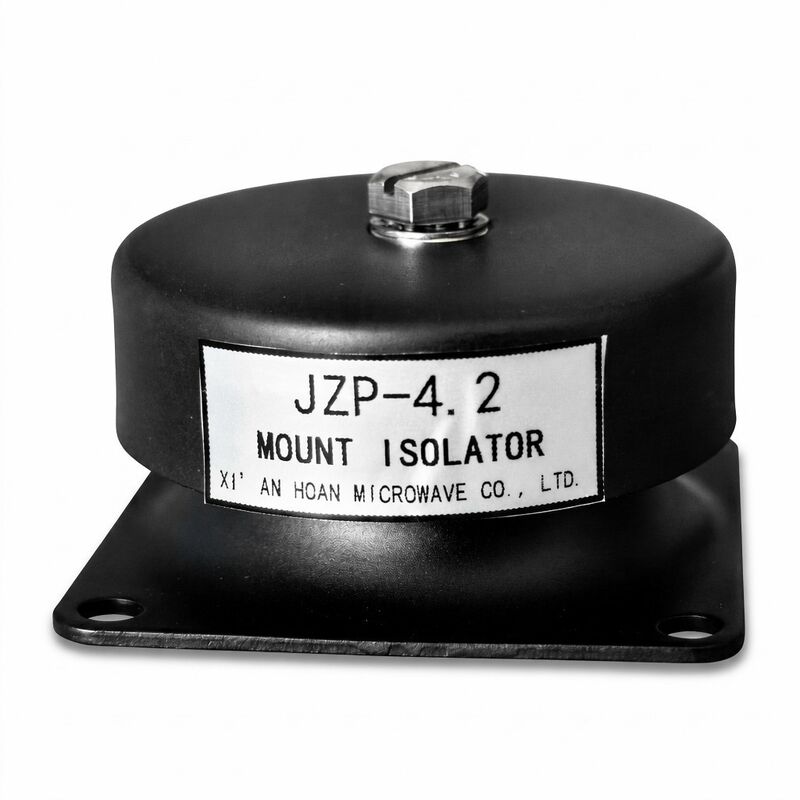

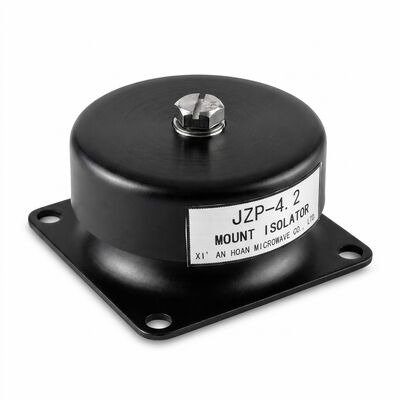

진동 절연 마운트가 장비 시동 토크, 불균형 회전 질량 또는 유지 보수 중 외부 충격으로 인한 측면 힘을 받을 때 고무 요소는 전단 변형을 겪습니다. 품질이 낮은 마운트는 반복적인 전단 사이클 후 영구 변형이 발생하여 절연된 장비가 원래 정렬에서 벗어나게 됩니다. JZP-4.2 고무 진동 절연체는 고복원 탄성체 형상으로 설계되었습니다. 최대 정격 편차의 80%에서 100,000번의 전단 사이클 후 잔류 변형은 0.3mm 미만으로 측정됩니다. 이는 대부분의 정밀 정렬된 펌프 및 압축기 세트가 시밍 없이 허용할 수 있는 0.5mm 임계값 내에 있습니다.측면 안정성 — 장비를 제자리에 유지경량 기계는 매달린 질량이 여기 힘에 비해 낮기 때문에 특히 측면 변위에 취약합니다. 부하 상태에서 시동되는 35kg 펌프 패키지는 마운트 지점에서 200N을 초과하는 과도 측면 힘을 생성할 수 있습니다. JZP-4.2 마운트 절연체는 0.8:1의 측면 대 축 방향 강성 비율로 이를 해결합니다. 즉, 측면 움직임은 수직 압축보다 약간 부드럽습니다. 이는 많은 원통형 마운트와 달리 측면 강성이 축 방향보다 3~5배 낮을 수 있습니다. 결과적으로 장비는 외부 스너버나 가이드 없이 베이스 플레이트 중앙에 유지됩니다.20kg 하중에서의 값
145 ±15 N/mm측면 동적 강성 (K_lateral)118 ±12 N/mm
| 측면/축 방향 강성 비율 | 0.81:1 |
|---|---|
| 전단 계수 (G) | 0.65–0.95 MPa (변형률 의존적) |
| 감쇠 계수 (C) | 0.55–0.75 N·s/mm (10–30 Hz) |
| 80% 최대 하중에서의 크리프 속도 | < 0.05 mm / 1,000 시간 |
| 공진 억제 — 경량 기계 문제 해결 | 경량 기계는 고유한 진동 문제를 야기합니다. 장비 질량이 낮아 마운트된 고유 주파수가 종종 8~18 Hz 사이에 위치합니다. 이는 일반적인 모터 회전 속도(1,500 및 3,000 RPM은 25 Hz 및 50 Hz 여기와 일치)와 직접 겹칩니다. 낮은 감쇠(< 0.05 손실 계수)를 가진 일반적인 충격 흡수 마운트는 공진 시 진동을 억제하기보다는 증폭시켜 전달되는 힘을 3~4배로 늘릴 수 있습니다. |
| JZP-4.2는 충전 탄성체 제형에 내재된 주파수 의존적 감쇠 메커니즘을 사용합니다. 낮은 주파수(15 Hz 미만, 시스템 공진 대역 포함)에서는 감쇠 계수(tan δ)가 0.18–0.22로 상승하여 효과적인 공진 억제를 제공합니다. 대부분의 회전 기계가 작동하는 25 Hz 이상의 작동 주파수에서는 tan δ가 0.08–0.12로 떨어져 효율적인 절연(50 Hz에서 일반적으로 85–92% 진동 감소)을 제공합니다. | 주파수 대역 |
| 감쇠 계수 (tan δ) | 절연 효율 |
0.18–0.2225–50 Hz (작동 대역)0.08–0.12
85–92% 감소50–200 Hz (고주파)
| 0.06–0.10 | > 95% 감소 | 설치 형상 및 치수 데이터 |
|---|---|---|
| 매개변수 | 값 | 전체 직경40 ±0.5 mm |
| 전체 높이 (자유 상태) | 30 ±0.5 mm | 20kg 하중에서의 높이 |
| 27.5 ±0.3 mm (2.5 mm 압축) | 스터드 나사산 (상단) | M8 * 1.25, 길이 15 mm |
| M8 * 1.25, 길이 18 mm | 금속 인서트 재질 |
|---|---|
| 아연 도금 Q235 강철, 가황 접착 | 고무-금속 접착 강도 |
| > 3.5 MPa (ASTM D429 방법 B) | 작동 온도 범위 |
| -25°C ~ +100°C | 설치 토크 |
| 18–22 N·m (교정된 토크 렌치 사용) | 응용 분야별 장착 구성 |
| 단일 실린더 공기 압축기 (0.75–3 kW): | 탱크 안장 아래 4점식 마운트. JZP-4.2는 단일 실린더 왕복 기계가 압축 스트로크 중에 여기하는 8–12 Hz의 흔들림 모드를 억제합니다. 측면 강성은 탱크가 매끄러운 콘크리트 바닥에서 움직이는 것을 방지합니다. |
| 원심 펌프 스키드 (0.5–5 HP): | 펌프-모터 베이스 플레이트와 스키드 프레임 사이에 3개 또는 4개의 마운트. 높은 전단 복원력은 펌프와 모터 샤프트 사이의 점진적인 오정렬을 방지합니다. 이는 조기 기계식 씰 고장의 일반적인 근본 원인입니다. |
| 실험실 원심 분리기 벤치탑 장치: | 고무 진동 절연체는 관성 질량을 추가하지 않고 15–30 Hz의 불균형 진동을 부드럽게 하여 뚜껑 열림 시 감속 시간을 늦춥니다. 로터가 임계 속도를 통과하는 과도적인 회전 중에 측면 안정성이 중요합니다. |
| 소형 HVAC 응축 장치 (1–3 TR): | 충격 흡수 마운트는 압축기 및 팬 진동을 옥상 또는 벽걸이 브래킷에서 분리합니다. 0.8:1의 측면/축 방향 비율은 과도한 흔들림 없이 바람으로 인한 측면 하중을 처리합니다. |
| 성능 검증 질문 | Q: 생산 라인에서 전단 복원력은 어떻게 측정됩니까? |
