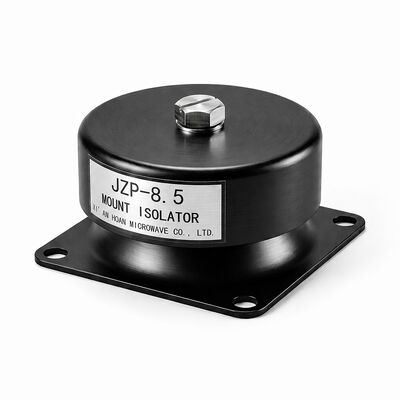

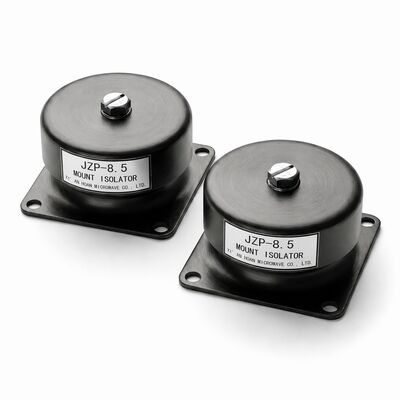

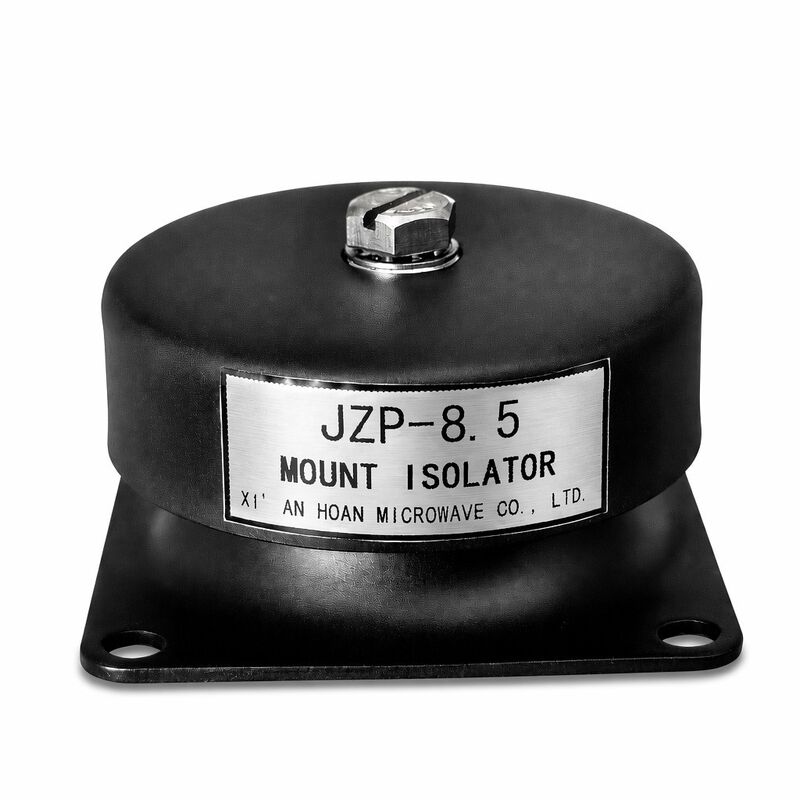

JZP-8.5 고무 충격 흡수 장치 각도 평행 오정렬 공차 패스너 풀림 방지 나사 보호 절연체

Name: JZP-8.5 고무 충격 흡수 장치 각도 평행 오정렬 공차 패스너 풀림 방지 나사 보호 절연체
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JZP-8.5
Availability: InStock

브랜드 이름:	Hoan
모델 번호:	JZP-8.5
MOQ:	10개
지불 조건:	L/C,D/A,D/P,T/T,웨스턴 유니온

상세 정보

제품 설명

상세 정보

원래 장소:

중국 산시성

인증:

ISO 9001:2015

재료:

천연 고무 + 아연 도금 강철

경도(쇼어 A):

55±5

공칭 하중(Pz):

8.5kg

정적 편향:

≤ 0.3mm

공명 주파수:

35±3Hz

작동 온도:

-45°C ~ +65°C

충격 저항:

100g / 6ms

피크 응답:

≤ 3.6km/s²

댐핑 비율:

0.5

분리 효율:

≥ 90%

전체 직경(D):

58 밀리미터

전체 높이(H):

29 mm

장착 스레드:

장착 공간:

60mm×50mm

각도 오정렬 공차:

± 15 °

평행 오프셋 공차:

±3mm

잠금 장치:

나일론 인서트 잠금 너트

색상:

검은색

무게:

0.05kg

강조하다:

각도 평행 오정렬 허용 오차

체결부 풀림 방지

나사산 보호 고무 절연체

제품 설명

JZP-8.5 고무 충격 흡수 장치 — 각도 및 병렬 오정렬 허용 범위와 풀림 방지 장착 시스템

JZP-8.5마운트당 정격 하중각도 및 병렬 오정렬 보상

현장 설치에서 완벽하게 평평하고 평행한 장착 표면을 제공하는 경우는 드뭅니다. JZP-8.5 고무 요소는 최대 ±15°의 각도 오정렬과 결합되는 표면 간 ±3mm의 병렬 오프셋을 흡수하기 위해 유연하게 작동합니다. 이를 통해 장착 패드의 시밍, 연삭 또는 정밀 가공이 필요 없어지며, 기존 인프라를 수정할 수 없는 레트로핏 시나리오에서 설치 노동력을 약 30~40% 절감할 수 있습니다. 엘라스토머는 정렬 및 토크가 적용되면 원래 형상으로 돌아가므로 설치 조정으로 인해 정격 절연 성능이 저하되지 않습니다.

패스너 풀림 방지 및 나사산 보호

진동으로 인한 볼트 풀림은 서비스 중 절연체 고장의 가장 흔한 원인 중 하나입니다. JZP-8.5는 이중 보호 접근 방식을 통해 이를 해결합니다: 지속적인 진동 하에서 우선 토크를 유지하는 나일론 인서트 잠금 너트와 고무-금속 인터페이스 전체에 클램핑 힘을 균일하게 분산시키는 접착 강철 와셔 페이스. 이 두 가지 기능은 가속 벤치 테스트에서 10,000회 이상의 하중 사이클 후에도 회전 풀림과 나사산 뭉개짐을 모두 방지합니다. 2차 나사산 잠금 화합물은 필요하지 않으므로 초기 설치 및 향후 유지 보수 접근이 모두 단순화됩니다.

JZP-8.5 성능 데이터

매개변수

사양	모델
JZP-8.5	마운트당 정격 하중
8.5 kg	정격 하중에서의 정적 처짐
≤ 0.3 mm	고유 주파수 (수직)
35 ± 3 Hz	사용 온도 범위
-45 °C ~ +65 °C	충격 펄스 등급
100 g / 6 ms 반 사인파	최대 가속 응답
≤ 3.6 km/s²	감쇠 계수
0.5	절연 효율 (10–500 Hz)
≥ 90%	본체 직경
58 mm	설치 높이
29 mm	패스너 나사산
M6 × 1.0	장착 발자국
60 mm × 50 mm	각도 오정렬 용량
±15°	병렬 오프셋 용량
±3 mm	적합한 설치 환경
