JZP-10.5 고무 충격 흡수 장착 최적화 동적-정적 비율 오존 균열 저항 NR 진동 격리기

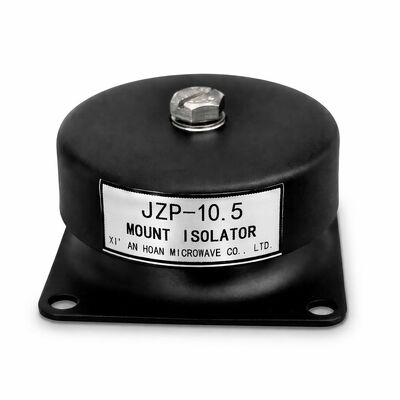

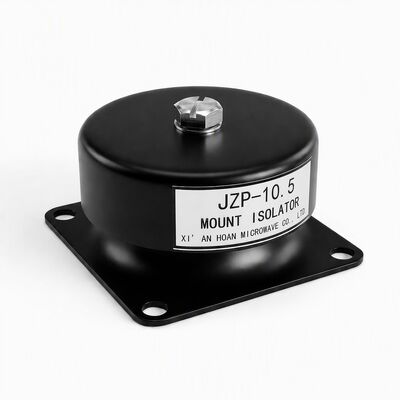

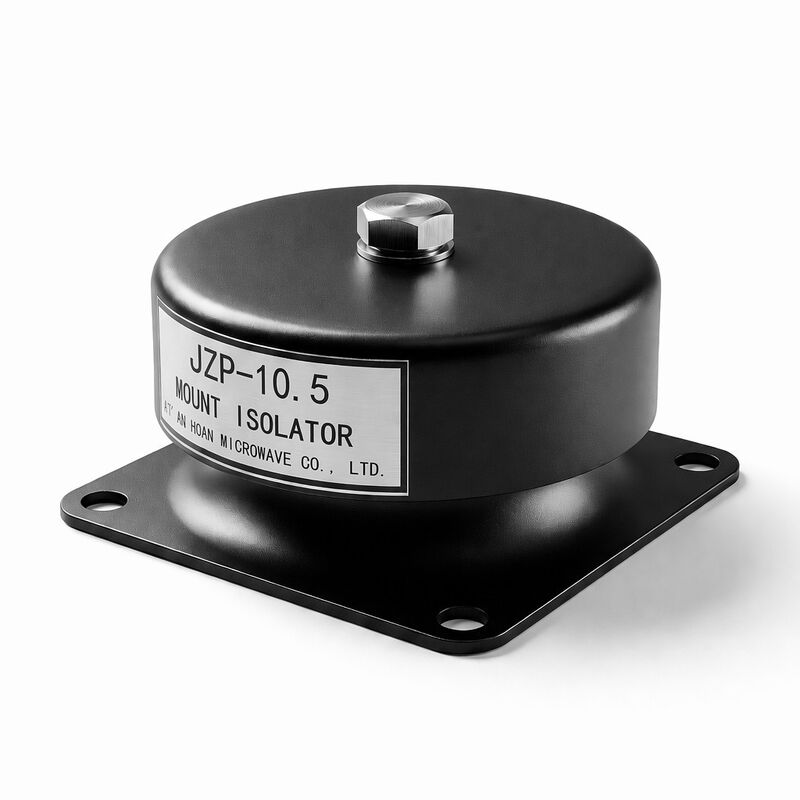

JZP-10.5 고정밀 고무 충격 흡수 마운트

JZP-10.5는 산업 장비에 필요한 정밀하게 설계된 고무-금속 접합 진동 절연체입니다. 안정적인 동적-정적 강성 특성 및 장기적인 환경 내구성을 갖추고 있습니다. 핵심 차별점은 NR 배합으로, 동적-정적 비율이 ≤1.4을 유지합니다. 이는 마운트가 정상 하중 및 진동 조건 모두에서 예측 가능하게 작동하도록 보장하는 중요한 매개변수로, 회전 기계의 공진 드리프트를 방지합니다.

제조 공정 및 품질 보증

• 압축 성형 — 각 JZP-10.5 유닛은 150-160°C에서 고압 압축 성형을 통해 생산되며, 고무 본체 전체에 걸쳐 완전한 가교 밀도를 달성하여 배치별 일관된 기계적 특성을 보장합니다.
• 가황 금속 접합 — 강철 코어는 고무 가황 전에 아연 인산염 전처리 및 Chemlok 접착제 코팅을 거쳐 고무 자체의 인장 강도를 훨씬 초과하는 8 MPa 이상의 접합 강도를 생성합니다.
• 100% 하중-처짐 테스트 — 모든 생산 로트는 MTS 서보 유압 테스트 프레임에서 정적 및 동적 강성 곡선에 대해 샘플링되며, 36개월 동안 완전한 추적성 기록이 유지됩니다.
• 오존 챔버 배치 검증 — 각 배치에서 나온 NR 화합물 샘플은 ASTM D1149에 따라 40°C에서 50 pphm 오존에 72시간 동안 노출되며, 육안으로 균열이 없는 것을 합격 기준으로 합니다.

기술 사양

성능 특성

JZP-10.5의 ≤1.4 동적-정적 비율은 동급에서 뛰어난 특징입니다. 실제로는 정적 예압에서 동적 여기로 전환될 때 마운트의 강성이 40% 이상 증가하지 않음을 의미합니다. 이는 일반적인 고무 마운트에서 흔히 발생하는 시스템 고유 진동수의 변화를 최소화합니다. 이는 다양한 작동 RPM 범위에서 공진 회피가 필수적인 가변 속도 장비에 특히 유용합니다.

내오존성 NR 배합에는 p-페닐렌디아민 기반의 오존 방지제와 표면으로 올라와 보호 필름을 형성하는 미세 결정질 왁스가 포함되어 있습니다. 이 이중 메커니즘 보호는 온화한 기후에서 5년 이상의 옥외 노출에 해당하는 가속 내후성 테스트를 통해 검증되었습니다.

설치 지침

• 장착 표면의 평탄도는 장착 면적 전체에 걸쳐 0.2mm 이내여야 합니다.
• 조임 토크: M10 스터드의 경우 25-30 N·m
• 풀림을 방지하기 위해 항상 평와셔와 스프링 와셔 조합을 사용하십시오.
• 자유로운 굽힘을 위해 고무 본체 주위에 최소 5mm의 간격을 두십시오.
• 다중 마운트 시스템의 경우, 하중 분산이 마운트 간에 ±10% 이상 차이가 나지 않도록 하십시오.

일반적인 적용 분야

• HVAC 시스템 — 냉각기 압축기, 냉각탑 팬 및 공조 장치를 건물 구조물에서 분리
• 산업용 펌프 — 원심 펌프 및 다이어프램 펌프 설치에서 파이프 전달 진동 감소
• 발전기 세트 — 최대 50 kVA 디젤 및 천연 가스 발전기 세트의 하부 프레임 절연
• 압축기 스테이션 — 냉동 및 공압 시스템의 왕복동 및 스크롤 압축기 절연
• 섬유 기계 — 생산 환경에서 베틀 및 방적기 진동 완화

포장 및 배송

표준 포장: WNRLN 브랜드 개별 상자 (PE 폼 인서트 포함), 수출 등급 이중 벽 골판지 마스터 카톤당 50개 (420*320*250mm, 총 중량 약 11kg). OEM 주문 시 맞춤 라벨링 및 바코드 제공 가능. 표준 배송은 심천 또는 광저우 항구에서 해상 운송(FCL/LCL)으로 이루어지며, 긴급 배송 시 항공 특송 옵션도 있습니다.

맞춤 설정 옵션

화합물 경도 조정(45-70 Shore A 범위), 대체 스터드 치수(M8, M12), 부식성 환경용 스테인리스강 하드웨어, 확장된 온도 범위(-60°C ~ +200°C)용 실리콘 고무 변형품을 제공합니다. 맞춤형 배합의 경우 최소 주문 수량이 적용됩니다. 맞춤형 권장 사항을 위해 엔지니어링 팀에 문의하십시오 귀하의 애플리케이션 요구 사항을 알려주십시오.
