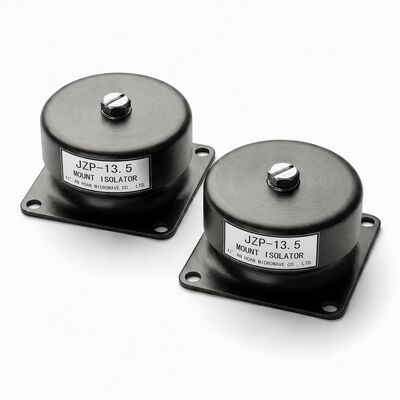

JZP-13.5 모듈식 스태커블 고무 충격 흡수기 회전 기계용 진동 튜닝 시동 토크 완화

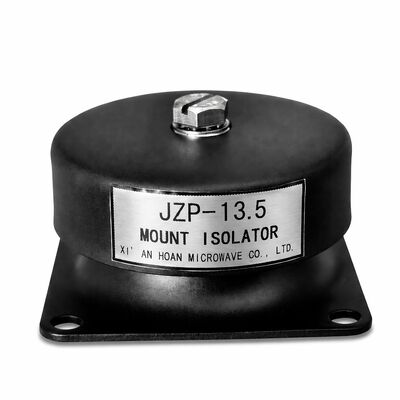

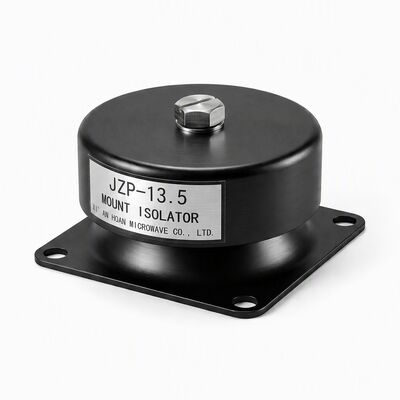

JZP-13.5 모듈형 스택 가능한 진동 격리기

JZP-13.5 마찰 완화 격리기는모듈형 스택 구조회전 기계 설비가 다축 진동 과제를 해결하는 방법을 변화시킵니다.13.5kg그리고 산업용 구동 시스템에서 입증된 실적이 있습니다.이 JZP-SC1 제품 라인의 멤버는 유지보수 엔지니어와 OEM 디자이너가 사용자 정의 격리 배열을 만들 수 있습니다, 부하 분포 및 완화 특성은 새로운 도구 설계 또는 자격 없이 일련, 병렬 또는 하이브리드 구성에서 동일한 단위를 결합함으로써.

마운트 인터페이스에서 시작 토크 트랜시언트 해결

전기 모터가 정지 상태에서 작동 속도까지 가속되면, 스테터 프레임은 정지 상태의 풀 로드 값의 2-3*에 도달 할 수있는 반응 토크 펄스를 경험합니다.딱딱하게 볼트 마운트 기본 프레임에 바로이 transient 전송셰프트 커플링, 벨트 긴장기, 베어링 하우징에서 마이크로 디스플래시먼트로 나타납니다. JZP-13.5 제어 된 엘라스토머 깎는 변형을 통해 이 정점 토크 이벤트를 가로막습니다, 그 다음 잔류 오프셋 없이 정적 평형으로 돌아갑니다.그 결과는 커플링 마모율의 측정 가능한 감소와 연속 작업 모터 펌프 집합체에서 드라이브 엔드 베어링 수명의 문서화 된 연장입니다..

모듈형 스택 의 작동 방식

각 JZP-13.5 단위는 50 * 60 mm 볼트 패턴에 표준화된 M5 가닥 장착 인터페이스를 갖추고 있습니다.가공 철강 어댑터 판을 통해 단위를 상호 연결하여 (호안에서 선반에서 사용할 수 있습니다), 엔지니어들은 이렇게 조립할 수 있습니다:

• 평행 스택여러 개의 격리 장치가 하나의 기계 발에 부하를 공유하여 동일한 수직 자연 주파수를 유지하면서 총 용량을 13.5 kg씩 증가시킵니다.
• 시리즈 스택- 15 Hz 이하의 극저주파 격리 요구 사항에 대한 전체 기울기 능력을 높이기 위해 수직 체인 내에 장착된 격리 장치
• 하이브리드 배열- 비대칭 질량 분포를 가진 기계에 맞춘 병렬 및 시리즈 요소 조합, 예를 들어 오프셋 모터 무게를 가진 수평 분할 케이스 펌프

This modular philosophy eliminates the cost and lead time of custom-engineered isolators for non-standard installations while providing field-adjustable tuning that can be optimized during commissioning rather than guessed at the design stage.

셰프트 마모 및 프레팅 부식 방지

샤프트와 베어링의 인터페이스에서 마이크로 모션횡격성 부식진동이 많은 환경에서 조기 회전 장비 고장의 주요 원인은 진동 진폭이 10 미크론 이하일지라도 매일 수백만 번 반복되면접착제 마모와 산화 사이클을 통해 표면 물질을 점차 제거합니다.셰프트 라인에 도달하기 전에 강압 에너지를 흡수함으로써 JZP-13.5 격리기는 베어링 저널에서 손상 문턱보다 훨씬 낮습니다. Field data from paper mill roll drives retrofitted with JZP-SC1 mounts showed a 60% reduction in bearing replacement frequency over a 36-month observation window compared with rigid-bolted baseline installations.

기술 성능 한눈

JZP-13.5는41.5 ± 5 Hz그리고 진압 비율은≥ 013, 높은 덤핑 범주 (C / Cc > 0.10) 에 고정되어 있으며, 공명에서의 증폭은 장비의 무결성을 위협하지 않는 진폭으로 억제됩니다.≤ 0.3mm등급 부하에서 격리기가 동적 에너지를 흡수 할 때에도 샤프 정렬 허용값이 유지되도록합니다. 단위는 견딜 수 있도록 유형 테스트되었습니다.100G 충격 펄스(12개의 연속적인 영향) 과8년 설계 서비스 수명0 크레프 분해

제품 차원

기술 매개 변수

응용 사례: 모터 펌프 드라이브 열차

전형적인 산업 펌프 스테이션에서, 11kW의 전기 모터는 유연한 턱 결합을 통해 원심 펌프를 구동합니다.모터 프레임은 평형 진동 스펙트럼에 겹쳐있는 작동 토크의 거의 세 배의 약 180 N · m의 순간 토크 반응을 경험합니다.딱딱한 장착과 함께,이 일시적인 펌프 흡수 플랜지로 기판을 통해 퍼집니다.반복적인 미세 오차를 유발하여 턱 결합 삽입 착용 및 펌프 기계적 밀폐 파괴를 가속화합니다.JZP-13.5 격리기를 병렬 스택 구성으로 설치합니다.총 4 피트) 는 정적 정렬을 0 내에서 유지하면서 70% 이상 베이스플릿에 최고 토크 전송을 감소.05 mm ∙ 결합기 제조업체의 허용 범위 내에서

권장 설정

시안 호안 격리기 기술 증명된 특성

• 임용 기간 동안 누락 및 노화
• 빠른 진동 에너지 분비를 위한 높은 내부 진압 계수
• 딱딱함 변동 없이 매우 넓은 작동 온도 범위
• 표준화 된 부착 기하학의 광범위한 라이브러리
• 빠른 프로토타입 제작 및 경제적인 소량 생산
• 가속된 수명 테스트를 통해 검증된 견고한 단석 구조물
• 단 하나의 컴팩트 패키지에서 동시 충격 및 진동 완화
• 산업용 화학물질, 해수 침수, 오존, 자외선 등에 내성

자주 묻는 질문

Q: 어떻게 내 기계에 대한 올바른 스택 구성을 결정합니까?
A: 기계의 총 무게, 발자국 크기와 주요 흥분 주파수 (모터 RPM 및 적용되는 경우 블레이드 패스 주파수) 를 제공하십시오.우리의 응용 엔지니어는 48 시간 이내에 스파킹 레이아웃을 추천합니다, 예측된 전염성 곡선을 포함합니다.

질문: 쌓는 것이 격리 시스템의 자연 주파수를 변화시키나요?
A: Parallel stacking — connecting multiple isolators under a single machine foot — increases load capacity while preserving the same vertical natural frequency because stiffness and supported mass increase proportionally. 시리즈 스파킹은 끝에서 끝으로 연결 된 격리 장치가 전체 굴절을 증가시키고 매우 낮은 주파수의 흥분 소스를 격리하는 데 유용한 효과적인 자연 주파수를 낮추고 있습니다.

Q: 이 격리기는 기존 장비에 사용된 OEM 장착 장치를 대체할 수 있습니까?
A: 절대적으로. 우리는 일반적인 산업 기계 기반에 대한 자세한 차원 호환성 기록을 유지합니다. 당신의 OEM 부품 번호가 사용할 수 없는 경우, 우리에게 설치 볼트 패턴을 보내,사용 가능한 면허, 그리고 마운트 당 부하, 우리는 장착을 확인 할 것입니다. 종종 표준 JZP-13.5로 기본판 변경이 필요하지 않습니다.

Q: 첫 번째 평가에 필요한 최소 주문량은 얼마입니까?
A: 우리는 4개에서 시작되는 샘플 주문을 받아, 생산량에 전념하기 전에 특정 장비의 격리 성능을 기구화하고 검증할 수 있습니다.

품질 및 추적성

각 JZP-13.5 롯은 개별적 공명 주파수 측정, 원자재 롯 식별자 및 경화 공정 매개 변수를 기록하는 디지털 적합성 인증서를 동반합니다.시안 호안 마이크로 웨이브 회사., Ltd.는 ISO 9001:2015 인증을 유지하고 있으며, 입수하는 엘라스토머 리올로지 테스트, 공정 중 차원 측정,기구장치 쉐이커 테이블의 최종 동적 성능 검증.
