원래 장소:
중국
브랜드 이름:
Hoan
인증:
ISO9001:2015
모델 번호:
GR2-4.9AA
문서:
극한 조건에서 안정적인 성능을 위한 비노화 금속 재료
| 속성 | 값 |
|---|---|
| 마케팅 유형 | 핫 프로덕트 2024 |
| 방수 | 아니요 |
| 모델 | GR2-4.9A-A |
| 상태 | 신제품 |
| 보증 후 서비스 | 온라인 지원 |
| 장착 유형 | 나사 삽입 |
| 디자인 스타일 | 산업용 |
| 조정 가능성 | 조절 가능 |
| 보증 | 1년 |
| 응용 분야 | 헬리콥터, 드론, UAV 카메라, 짐벌 |
| 핵심 구성 요소 | 기어 |
| 진동 감쇠 | 예 |
| 충격 방지 | 예 |
GR 시리즈

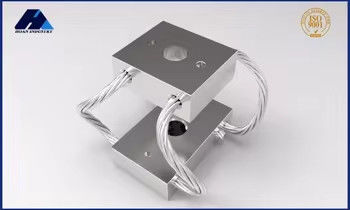

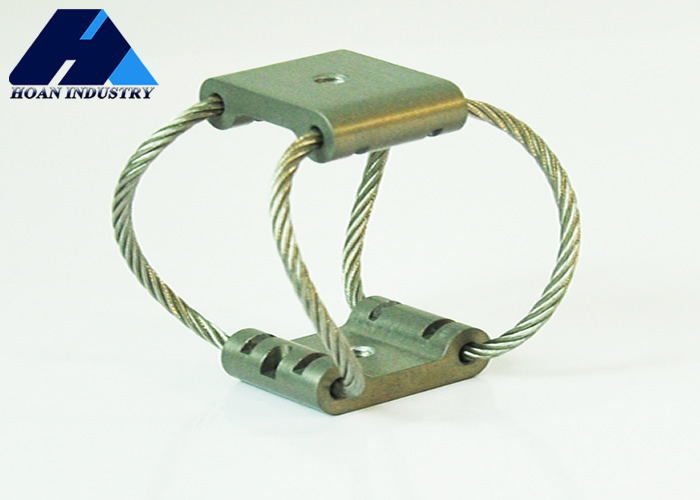

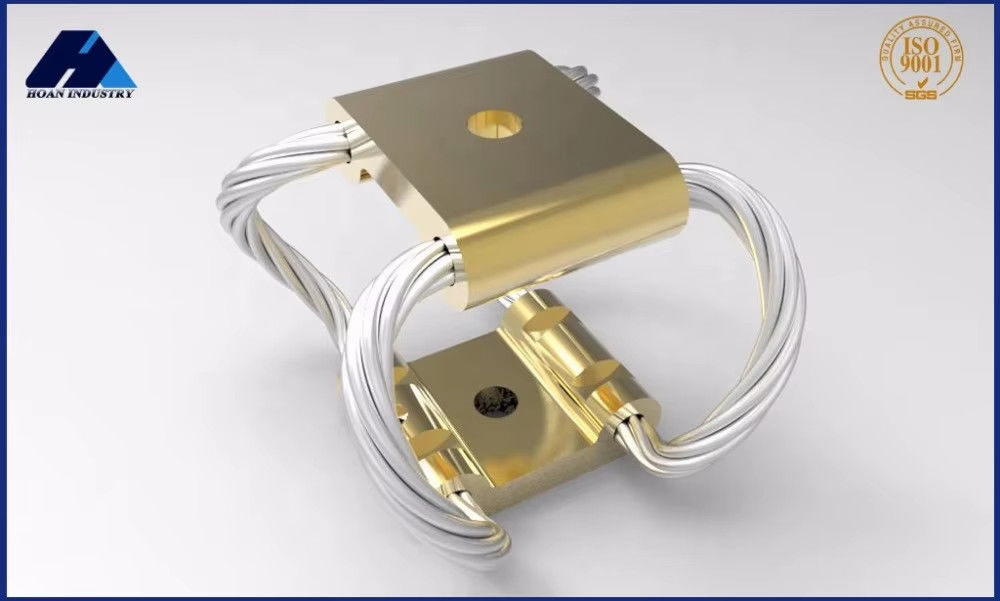

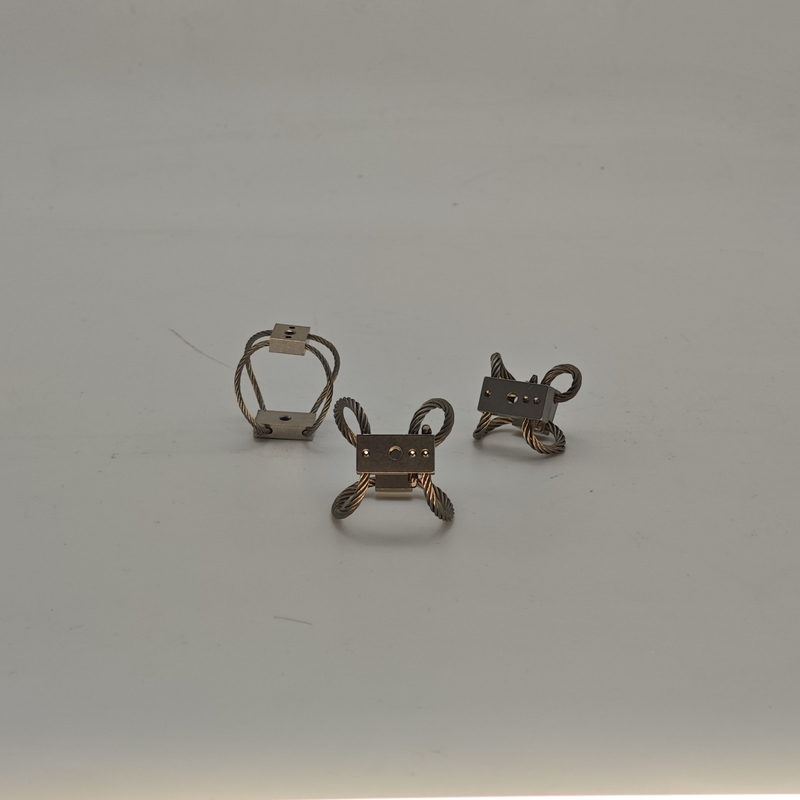

Xi'an Hoan Microwave Co., Ltd.에서 개발한 GR 시리즈 와이어 로프 방진 장치(일반적으로 "나비 모양"으로 알려짐)는 비선형 감쇠 원리를 기반으로 하는 고성능 진동 감쇠 장치입니다. 핵심은 특정 위상 구조에 따라 꼬여진 여러 가닥의 스테인리스 스틸 와이어 로프로 구성되어 독특한 이중 축 대칭 나비 날개 모양을 형성합니다.
이 디자인은 방진 장치에 360° 전방향 충격 저항을 부여할 뿐만 아니라 와이어 로프 가닥 사이의 마찰 에너지 소산 메커니즘을 통해 기계적 진동을 열 에너지로 변환하여 소산시킵니다.
기존 고무 방진 장치와 비교하여 GR 시리즈의 혁신은 노화 위험이 없다는 것입니다. 금속 재료는 산화 및 열화되기 쉬운 고무의 결함을 완전히 피하며 수명이 20년 이상에 달할 수 있습니다. 동시에 환경 보편성을 가지며 -55°C에서 +200°C까지의 극한 온도 범위와 염수 분무 및 오일 오염과 같은 가혹한 작업 조건에서 성능이 안정적입니다.
| 모델 | 높이(mm) ±1.5 | 너비(mm) | 무게(kg) | 장착 옵션 | 관통 구멍(mm) | 나사산(mm) | C'sink (°) |
|---|---|---|---|---|---|---|---|
| GR2-12A-A | 16 | 20 | 0.06 | A,B,C,D,E,S | ∅3.3 | M3*0.5 | 90 |
| GR2-9.3A-A | 19 | 21 | 0.06 | ||||
| GR2-6.7A-A | 23 | 24 | 0.07 | ||||
| GR2-4.9A-A | 27 | 27 | 0.07 |
| 번호 | 모델 | 최대 정적 하중(mm) | 최대 처짐(mm) | Kv(진동) (KN/m) | Ks(충격) (KN/m) |
|---|---|---|---|---|---|
| 1 | GR2-12A-A | 12 | 5.8 | 11 | 6.1 |
| 2 | GR2-9.3A-A | 9.3 | 8.4 | 8.8 | 4.0 |
| 3 | GR2-6.7A-A | 6.7 | 11.7 | 5.3 | 1.9 |
| 4 | GR2-4.9A-A | 4.9 | 15.7 | 3.5 | 1.2 |
| 응용 분야 | 일반적인 장비 | 보호 대상 | 작동상의 장점 |
|---|---|---|---|
| 선상 | 전자 제품, 컴퓨터, 기계 | 폭발, 고유 진동, 폭풍 | 긴 수명, 유지 보수 불필요, 극한 온도, 내식성, 모든 축 보호 |
| 험지 차량 | 계측기, 발전기, 전자 제품 | 험지, 열악한 도로 조건, 충돌 | 긴 수명, 유지 보수 불필요, 극한 온도, 오존, 방사능, UV 방사선 |
| 해상 컨테이너 | 광학, 기기, 미사일, 전자 제품 | 운송, 취급 낙하, 적재/하역 | 긴 수명, 유지 보수 불필요, 습기 노출, 반복 사용 |
| 항공기 | 전자 제품, 컴퓨터 | 고G 기동, 거친 착륙, 난기류 | 온도 및 고도 극한, 경량 |
| 산업 장비 | 원심 분리기, 건조기, 펌프 | 불균형 동적 하중, 유체 해머, 고유 진동, 기초 약점 | 긴 수명, 유지 보수 불필요, 부식성 환경 |
| 군수 장비 | 컴퓨터 제어, 전자 제품 | 험지, 철도 험핑, 운송 | 유지 보수 불필요, 극한 온도, 근처 폭발 |
| 의료 장비 | 환자 관리에 필요한 기계 장비 | 움직이는 부품의 진동, 이동식 카트-운송 충격 | 유지 보수 불필요, 가스 배출 없음, 살균 가능 |
| 굴뚝 | 굴뚝, 스크러버, 측정 장치 | 바람으로 인한 공진 주파수, 스크러버 근처의 난류를 유발하는 스택 가스 등 | 유지 보수 불필요, 극한 온도, 부식성 환경 |
