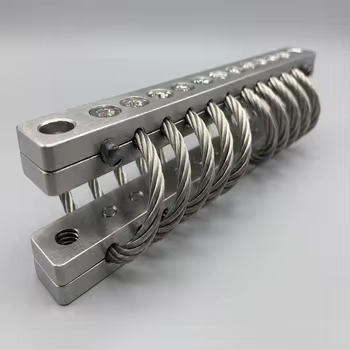

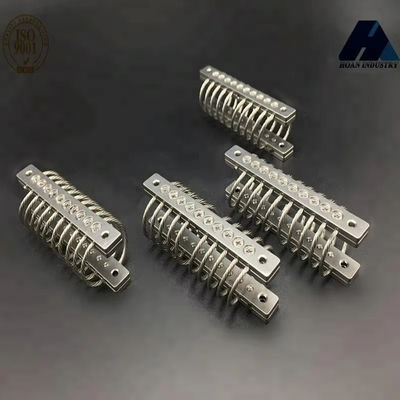

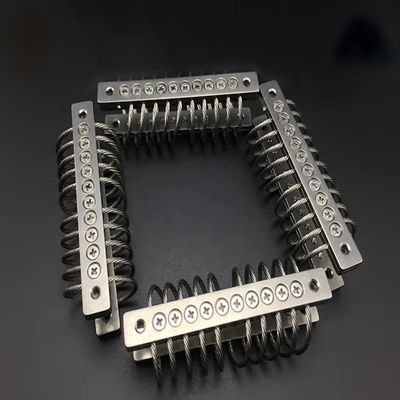

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

요약:
JGX-0160E-4.8B는 설계 제약으로 유지 관리를 제거하여 UAV 짐벌 진동 격리를 재정의합니다. 전해연마 베이스 플레이트가 포함된 전체가 스테인리스 스틸로 제작된 이 아이솔레이터는 15년 이상의 사용 수명 동안 윤활이 필요 없고 볼트 재토킹이 필요 없으며 부품 교체가 필요하지 않습니다. 특허 출원 중인 이중 보호 아키텍처는 견고한 기계식 초과 이동 정지 장치와 보조 HNBR 스너버 링을 결합하여 수천 달러 상당의 페이로드를 보호하는 안전한 충격 차단 시스템을 만듭니다. 4.8B 모델은 듀얼 마운팅 바 구성을 갖춘 B형 마운팅을 갖추고 있어 중형 전문 시네마 카메라에 향상된 측면 안정성을 제공합니다. MIL-STD-810H 충격 인증을 받고 ISO 10813-1 피로 테스트를 거쳐 5천만 주기로 테스트된 JGX-0160E-4.8B는 전 세계 방위 산업체, 영화 장비 제조업체 및 산업용 UAV 통합업체에 의해 지정되었습니다.

수직 부하 성능

45° 방향성 하중 성능

횡하중 성능

이중 보호 아키텍처 및 신뢰성 엔지니어링

JGX-0160E-4.8B의 결정적인 혁신은 중복입니다.이중 보호충격 격리 시스템. 1차 단계는 내부 건식 마찰 감쇠를 통해 정상적인 작동 진동을 처리하는 와이어 로프 격리 요소 자체로 구성됩니다. 2차 단계는 아이솔레이터 변위가 최대 이동 거리의 85%를 초과하는 경우에만 활성화됩니다. 견고한 스테인리스 스틸 초과 이동 거리 제한 장치가 작동하여 추가 편향을 기계적으로 방지합니다. 동시에 HNBR(수소화 니트릴 부타디엔 고무) 스너버 링은 잔류 충격 에너지를 흡수하여 강한 기계적 충격으로부터 페이로드를 보호하는 소프트 스톱 특성을 제공합니다. 이 이중 레이어 아키텍처는 한 번의 경착륙으로 대체할 수 없는 장비가 파손될 수 있는 $20,000 이상의 카메라 패키지를 운반하는 영화용 짐벌에 특히 중요합니다.

그만큼유지보수가 필요 없는설계는 세 가지 엔지니어링 선택을 통해 달성됩니다. 첫째, 전해연마된 304 스테인리스 스틸 표면은 일반적으로 부식이 시작되는 미세한 틈새를 제거하고, 긁힌 경우 수동 산화물 층이 자가 치유됩니다. 둘째, 격리 요소는 공장에서 최대 정격 정하중의 120%로 사전 장력을 가하고 350°C에서 4시간 동안 열 고정합니다. 이 응력 완화 프로세스는 처리되지 않은 와이어 로프 어셈블리를 괴롭히는 초기 침전 및 볼트 풀림을 제거합니다. 셋째, 모든 패스너 인터페이스에는 나선형 스프링 잠금 와셔(DIN 127B)가 포함되어 있으며 중간 강도의 혐기성 나사고정제가 사전 도포되어 있습니다. 그 결과, 설치하고 한 번 토크를 가한 후 나머지 UAV 작동 수명 동안 무시할 수 있는 절연체가 탄생했습니다.

설치 및 시운전 절차

1. 1차 및 2차 보호 단계 모두의 최적 결합을 위해 실제 페이로드 무게가 2.4N과 3.4N 사이(4.8N 정격 하중의 50%-70%)인지 확인하십시오.
2. B형 이중 막대 구성을 사용하여 절연체를 장착합니다. 대칭형 디자인은 양방향에서 동일한 측면 강성을 제공하며 이는 균형 잡힌 짐벌 성능에 매우 중요합니다.
3. 보정된 토크 렌치를 사용하여 3.0N·m의 속도로 M4 패스너를 설치합니다. 다중 볼트 장착 구성의 경우 교차 패턴 순서로 조입니다.
4. 비행 전 지상 테스트를 수행합니다. 수동으로 페이로드를 세 축 모두에서 최대 이동 방향으로 편향시키고 구속이나 금속성 딸깍 소리가 없는 부드럽고 점진적인 저항을 확인합니다.
5. 설치 날짜와 일련 번호를 기록하십시오. 절연체에는 예정된 유지 관리가 필요하지 않습니다. 우발적인 물리적 손상을 확인하려면 비행 시간 500시간 간격으로 육안 검사를 하는 것이 좋습니다.

검증 테스트 및 인증

JGX-0160E-4.8B 생산 장치는 5단계 품질 검증 프로토콜을 거칩니다. (1) 좌표 측정기(CMM) 치수 검증은 ±0.015mm입니다. (2) 0.5% 전체 크기 정확도로 교정된 로드 셀에 대한 초기 장력 검증; (3) 0.5g 입력 가속도에서 5-3000Hz를 스윕하는 10kN 전기역학적 진탕기의 동적 특성화; (4) 영구 변형 통과 기준이 0인 150% 정격 하중에서 100% 기능적 내하중 테스트; (5) 로트당 염수 분무 부식 방지를 위한 통계적 공정 관리(SPC) 샘플링. ISO 10813-1에 따른 가속 수명 테스트는 정격 부하에서 5천만 주기의 피로 수명을 확인합니다. 이는 일반적인 UAV 진동 프로필에서 약 28,000 비행 시간에 해당합니다. 이 제품은 ISO 9001:2015, CE, RoHS 및 REACH 인증을 획득했으며 국방 조달 규정 준수를 위해 전체 재료 공개가 가능합니다.

응용분야

1. 전문 영화 및 방송 카메라 짐벌
2. 장기 체류 국경순찰대 및 해안경비대 UAV
3. 정밀 농업 및 작물 모니터링 드론
4. 전력선 및 파이프라인 검사 플랫폼
5. 대기 연구 및 기상 모니터링 UAV
6. 전술 ISR(정보, 감시, 정찰) 시스템
7. 해양 석유 및 가스 시설 검사 드론
