원래 장소:
중국
브랜드 이름:
Hoan
모델 번호:
JMZ-TK-4A

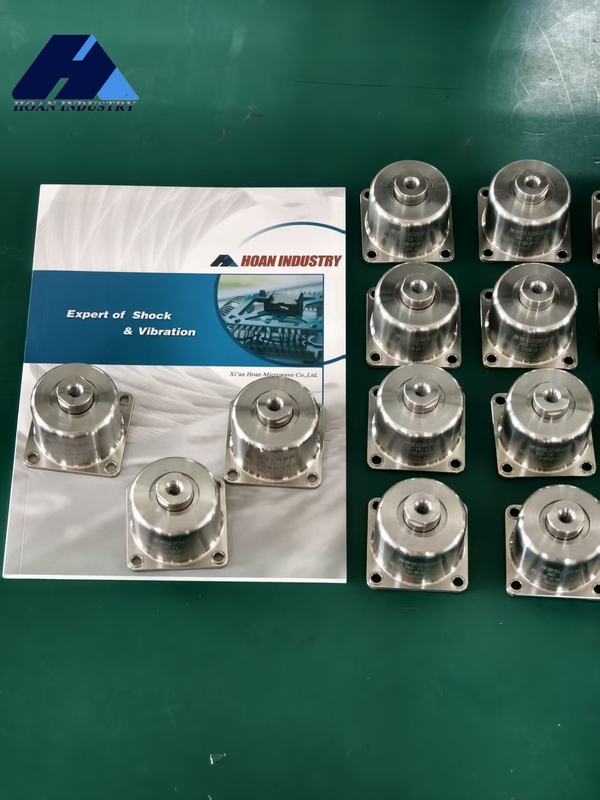

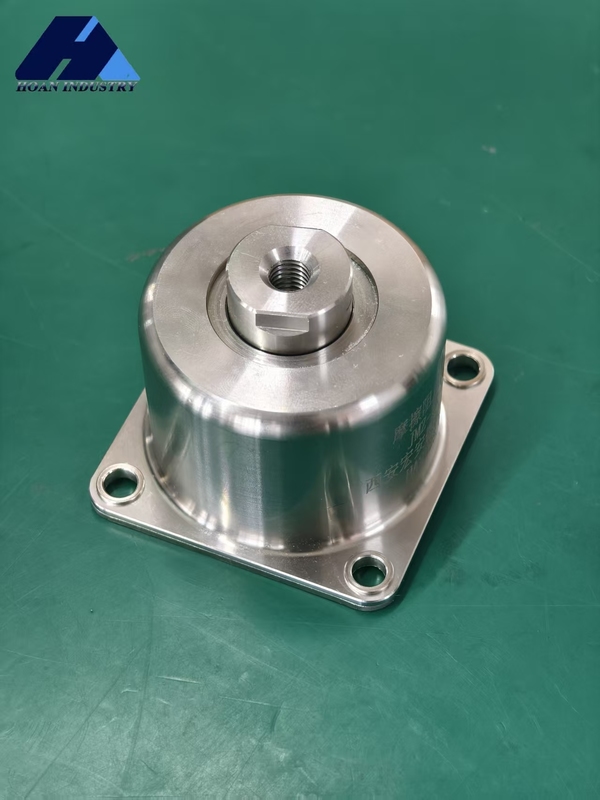

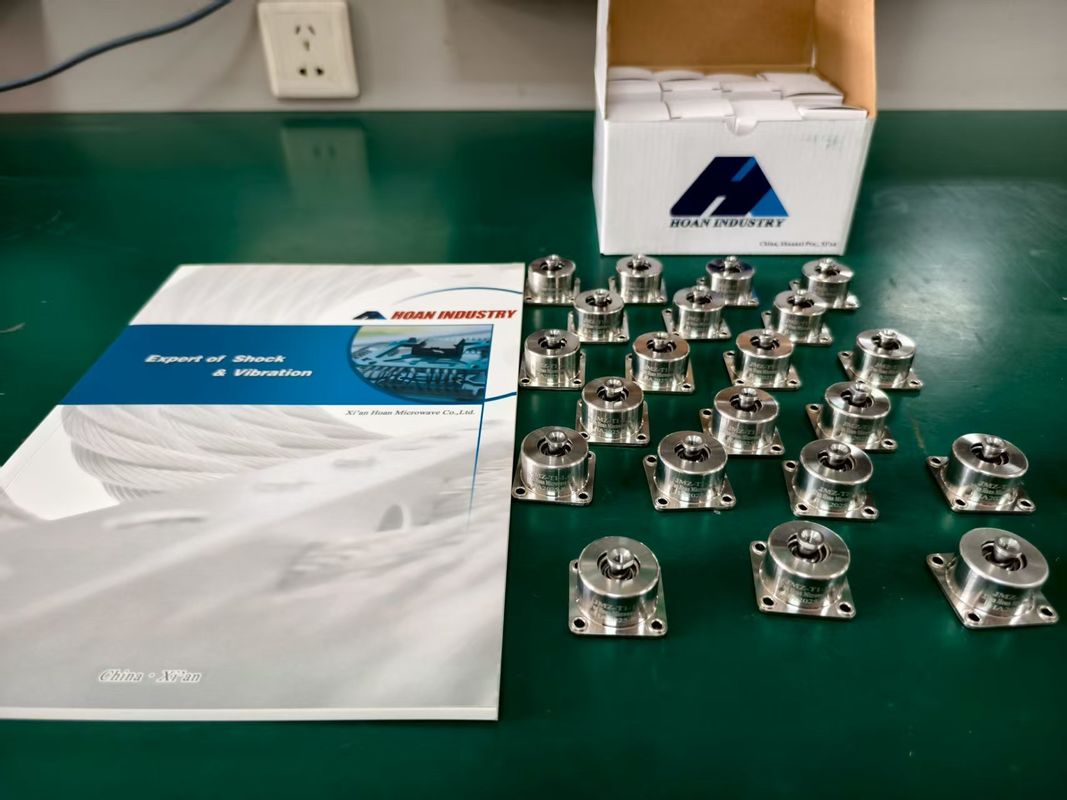

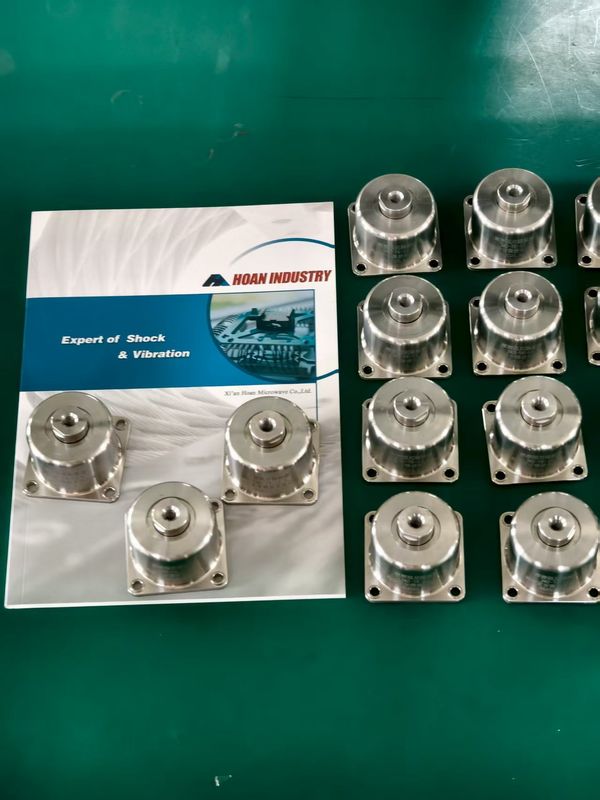

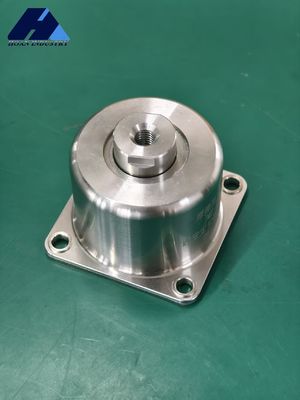

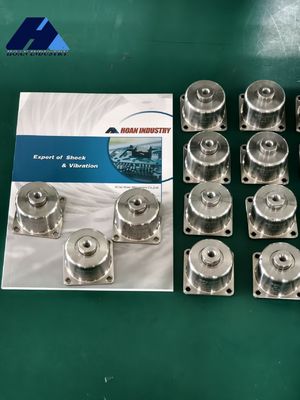

JMZ-TK 진동 격리 장치: 정밀 장비를 위해 "침묵 버튼"을 누르세요
진동과 충격은 정밀 장비에 보이지 않는 위협입니다. Xi'an Hoan Microwave Co., Ltd.의 JMZ-TK 시리즈 마찰 댐핑 진동 격리 장치는 지면 미세 진동, 장비 작동 및 환경 요인으로 인한 유해한 방해를 효과적으로 걸러냅니다.
JMZ-TK 격리 장치는 직접 마찰 댐핑 기술을 사용하여 정밀하게 설계된 마찰 쌍을 통해 기계적 에너지를 열 에너지로 변환합니다. 이는 지연 없이 진동에 즉각적으로 반응하여 소스에서 방해를 효과적으로 억제합니다.
이 격리 장치는 정밀 측정 및 가공 응용 분야에 중요한 저주파 진동 제어(5Hz ~ 100Hz)에서 뛰어납니다. 시스템의 등가 감쇠비를 증가시켜 공진 피크를 크게 줄이고 저주파 진동을 빠르게 감쇠시켜 민감한 장비를 위한 거의 정지된 기준면을 만듭니다.
실험실, 계측 센터, 천문대 및 고급 제조에 이상적인 JMZ-TK 시리즈는 진동에 민감한 환경에서 데이터 정확도와 공정 정밀도를 향상시키는 근본적인 솔루션을 제공합니다.
| 모델 | B | M | d | A | C | ∅1 | ∅2 | H1 | H2 |
|---|---|---|---|---|---|---|---|---|---|
| JMZ-TK-2.5A～8A | 46 | 6 | 4.1 | 58 | 20 | 55 | 22 | 36 | 3.6 |
| JMZ-TK1-25A/40A/50A | 63 | 12 | 8.2 | 78 | 20 | 70 | 22 | 56 | 6 |
| 모델 | 공칭 하중(N) | 하중 범위(N) | 고유 진동수 fn≤(Hz) | 하중 작동 높이 H0±1(mm) | 제한 변위 | 최대 진동 투과율 ηv≤ | 충격 저항 테스트 |
수명 (년) |
|---|---|---|---|---|---|---|---|---|
| JMZ-TK-2.5A | 25 | 20～30 | 33 |
42 |
4 |
3 | 100G | 10 |
| JMZ-TK-4A | 40 | 30～50 | ||||||
| JMZ-TK-5A | 50 | 40～60 | ||||||
| JMZ-TK-6A | 60 | 50～70 | ||||||
| JMZ-TK-8A | 80 | 70～90 | ||||||
| JMZ-TK1-25A | 250 | 200～300 | 20 |
70 |
7 |
3 | 60G | |
| JMZ-TK1-40A | 400 | 300～480 | ||||||
| JMZ-TK1-50A | 500 | 400～600 |
