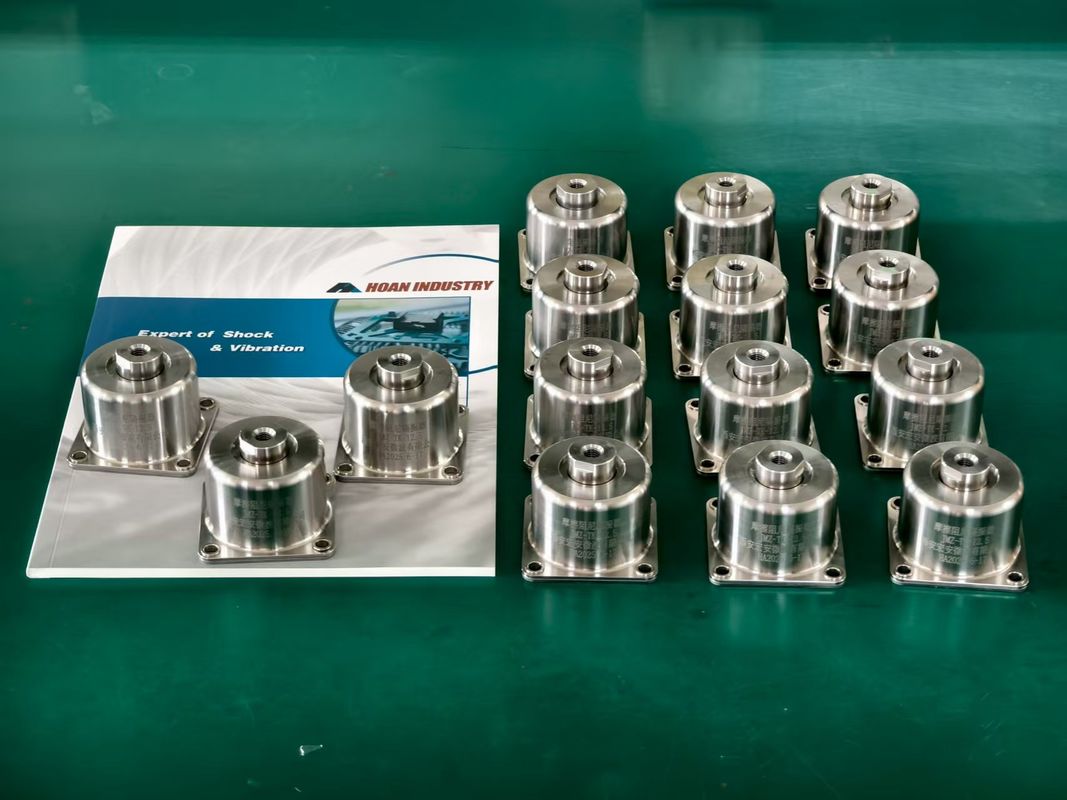

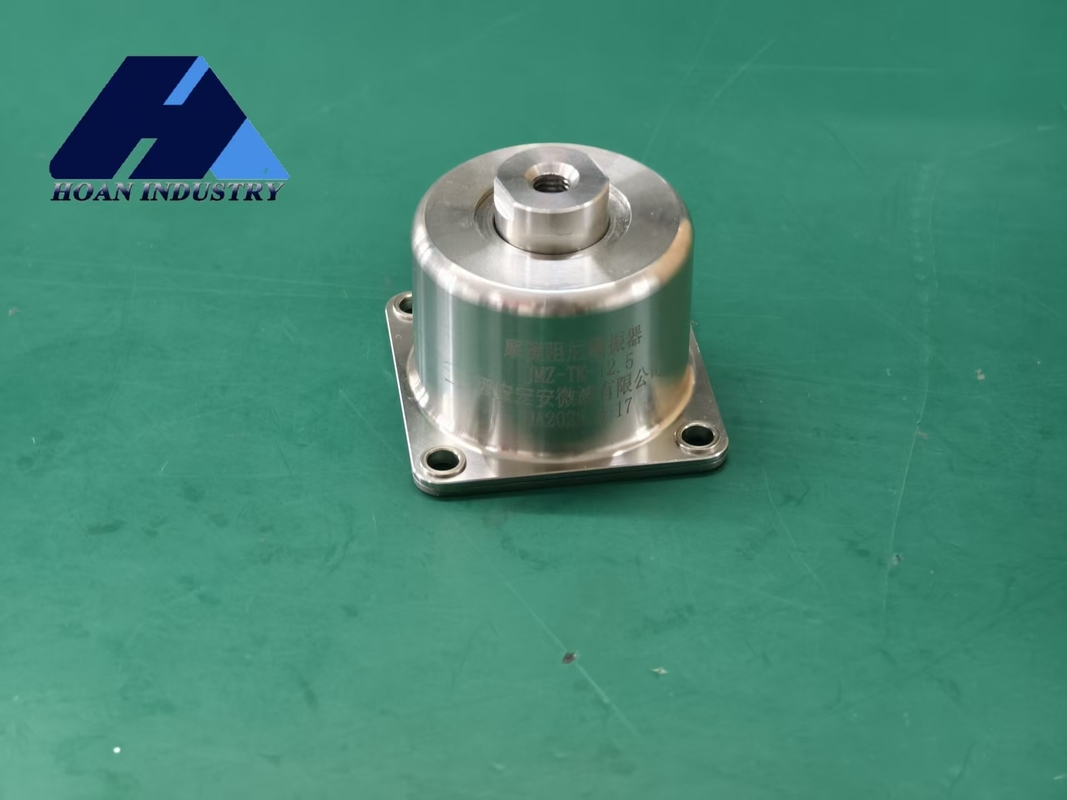

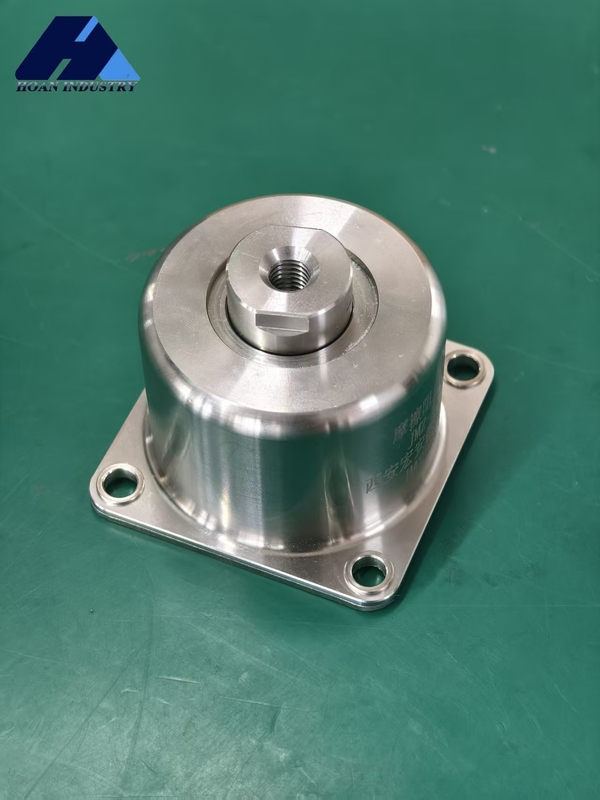

Name: JMZ-TK1-50A Helical Structure Spring Steel Friction Damping Vibration Isolator with Vertical Mounting Orientation
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JMZ-TK1-50A
Availability: InStock

집 > 상품 > 스프링 격리기 >

JMZ-TK1-50A Helical Structure Spring Steel Friction Damping Vibration Isolator with Vertical Mounting Orientation

Helical Structure Vibration Isolator

Spring Steel Vibration Isolator

Vertical Mounting Vibration Isolator

원래 장소:

중국

브랜드 이름:

Hoan

모델 번호:

JMZ-TK1-50A

저희와 연락

인용 을 요청 하십시오

JMZ-TK1-50A Helical Structure Spring Steel Friction Damping Vibration Isolator with Vertical Mounting Orientation

제품 세부 정보

구조:

헬리컬

작동 온도:

특정 모델에 따라 다름

부식 저항:

높은

응용 프로그램:

산업용 엔진 마운트

주파수 범위:

특정 모델에 따라 다름

재료:

스프링 강철

제품 키워드:

마찰 절연 장치

장착 방향:

수직의

보증:

특정 모델에 따라 다름

장착 유형:

상단 마운트 또는 하단 마운트

유효성:

널리 사용 가능합니다

핵심 구성 요소:

베어링

회복력:

높은

강조하다:

Helical Structure Vibration Isolator

Spring Steel Vibration Isolator

Vertical Mounting Vibration Isolator

지불 및 배송 조건

최소 주문 수량

지불 조건

L/C, D/A, D/P, T/T, Western Union, MoneyGram

항 진동 스프링 격리 장착 에어컨 압축기 HVAC 시스템 800kg-900kg

가장 좋은 가격 을 구하라

팬용 스프링 진동 격리기 진동 방지 충격 흡수기 1000kg-3300kg

가장 좋은 가격 을 구하라

군사 방어에서 안정적이고 정확한 미사일 발사를 위한 JMZ-TK-8A 고무 충격 흡수기

가장 좋은 가격 을 구하라

비디오

혁신적인 진동 완화 솔루션 (JMZ-TK-6A)

가장 좋은 가격 을 구하라

저희와 연락

86-29-88292913

지금 연락하세요

제품 설명

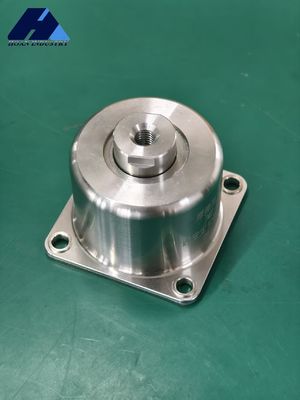

JMZ-TK1-50A Friction Damping Vibration Isolators

The Ultimate Solution for Performance and Precision in Precision Instruments

JMZ-TK Series

Redefining Stability: Exploring the Core Technology of JMZ-TK Friction Damping Vibration Isolators

In precision instruments, communication equipment, and high-end manufacturing, even minor vibrations can significantly impact performance and precision. The JMZ-TK series friction damping vibration isolators from Xi'an Hoan Microwave Co., Ltd. utilize revolutionary "friction damping" technology to provide a stable operating platform for high-precision equipment.

Unlike traditional vibration isolators that rely on rubber elasticity or liquid viscosity, the JMZ-TK series features an innovative multi-layer friction damping mechanism. This technology simulates structural energy dissipation principles by converting mechanical kinetic energy into thermal energy through controlled micro-friction between special composite material interfaces.

Key Advantages:

Amplitude-independent damping: Provides stable energy dissipation regardless of vibration amplitude
Temperature resistant: Eliminates issues of traditional viscous dampers in extreme temperatures
Wide operating range: Maintains performance across varied environmental conditions
Long service life: 10-year lifespan with consistent performance

The JMZ-TK series serves as a structural guardian for critical equipment including radar systems, satellite communication antennas, and high-precision machine tools, delivering absolute stability for demanding applications.

Structural Dimension Diagram

Installation Dimensions (mm)

Model	B	M	d	A	C	∅1	∅2	H1	H2
JMZ-TK-2.5A～8A	46	6	4.1	58	20	55	22	36	3.6
JMZ-TK1-25A/40A/50A	63	12	8.2	78	20	70	22	56	6

Technical Parameters

Model	Nominal Load (N)	Load Range (N)	Natural Frequency fn≤(Hz)	Loading Working Height H0±1(mm)	Limit Displacement			Maximum Vibration Transmissibility ηv≤	Impact Resistance Test	Service Life (year)
					Vertical Direction up(δ1)	Vertical Direction down(δ2)	horizontal (δ3)
JMZ-TK-2.5A	25	20～30	33	42	4	4	4	3	100g	10
JMZ-TK-4A	40	30～50	33	42	4	4	4	3	100g	10
JMZ-TK-5A	50	40～60	33	42	4	4	4	3	100g	10
JMZ-TK-6A	60	50～70	33	42	4	4	4	3	100g	10
JMZ-TK-7A	70	60～80	33	42	4	4	4	3	100g	10
JMZ-TK-8A	80	70～90	33	42	4	4	4	3	100g	10
JMZ-TK1-25A	250	200～300	20	70	7	8	7	3	60g	10
JMZ-TK1-40A	400	300～480	20	70	7	8	7	3	60g	10
JMZ-TK1-50A	500	400～600	20	70	7	8	7	3	60g	10
