원래 장소:
중국
브랜드 이름:
Hoan
KTX 유형 고무 진동 절연체 원통형 이중 암 방진 마운트
중장비에 조용하고 안정적인 작동을 구현하세요
현대 산업 환경에서 통제되지 않은 기계적 진동은 장비 성능을 조용히 죽이는 요인입니다. 지속적인 흔들림, 구조적 공명 및 과도한 소음으로 인해 기계 마모가 가속화되고, 조기 피로 고장, 비용이 많이 드는 예상치 못한 가동 중지 시간 및 위험한 작업장 소음 공해가 발생합니다.
귀하의 기계가 이러한 운영상의 병목 현상을 겪고 있습니까?
빠른 부품 마모: 섬세한 기어, 전자 제어 보드 및 구조적 조인트는 거친 기계적 진동으로 인해 지속적으로 손상됩니다.
귀청이 터질 듯한 소음 수준: 엔진과 압축기에서 발생하는 고주파수 윙윙거리는 소리와 저주파의 웅웅거리는 소리는 운전자를 방해하고 직업 안전 규정을 위반합니다.
장비 수명 단축:견고하게 설치하면 구조적 응력이 기계에 직접 전달되어 서비스 수명이 크게 단축됩니다.
기계를 구조적 공진으로부터 분리하고 조용하고 고효율 작동을 복원하도록 설계된 최고의 전문 엔지니어링 솔루션인 "KTX 유형 이중 암나사형 고무 진동 절연체"를 소개합니다.
제품 갤러리
당사의 표준 원통형 디자인은 모두 최고급 소재로 제작되어 최고 수준의 산업 성능을 보장합니다.
1.RDM(Double Female Thread) - 표준 구성
DD 유형은 양쪽 끝에 동일한 암나사형 스터드가 내장되어 있어 공간이 중요한 제약이 있는 소형 플러시 설치에 완벽한 선택입니다.(그림 1: RDM 유형 이중 암나사형 원통형 고무 마운트 - 탁월한 전단 및 압축 감쇠 기능을 갖춘 고급 천연 고무가 특징입니다.)
2. KTX(더블 수 스터드) - 비교/대체 설정

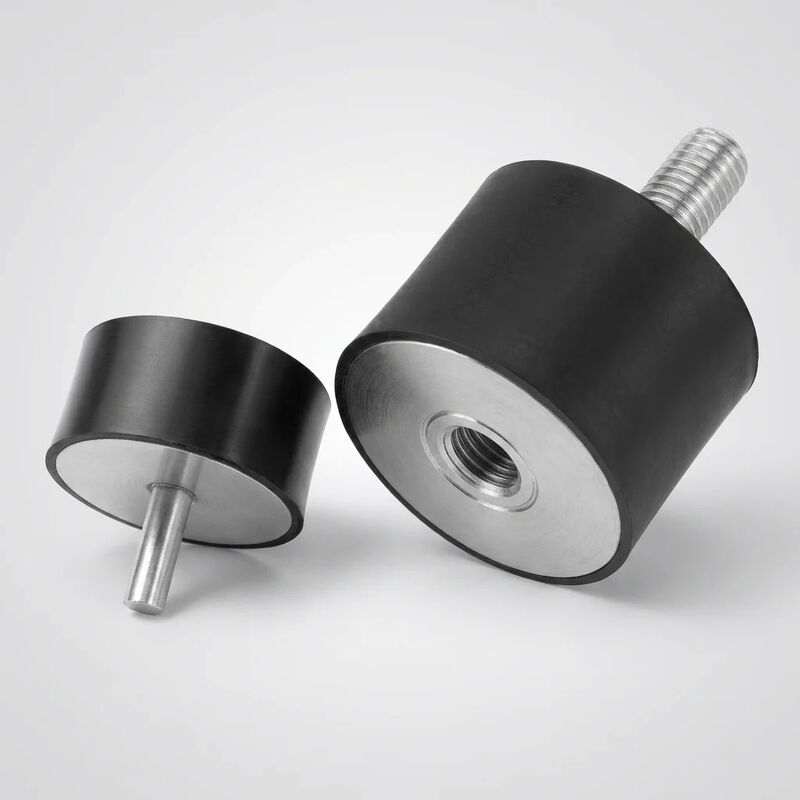

외부 스터드 구성이 필요한 설정을 위해 VV 유형 시리즈도 제공합니다. 사전 드릴링된 브래킷을 통해 쉽게 드롭인 장착이 가능하며 특정 엔지니어링 도면에 맞게 신속하게 맞춤화할 수 있습니다.(그림 2: 맞춤형 장착 옵션 - 맞춤형 설치 설정을 위해 이중 암 DD 마운트와 외부 수 스레드 시리즈를 비교합니다.)
주요 기능 및 이점
프리미엄 등급 고탄성 천연고무: 뛰어난 탄성, 신율, 인열저항성을 지닌 특수 천연고무 화합물을 사용하여 제조되었습니다. 당사의 표준 경도는 Shore A 55로 하중 용량과 댐핑 효율 간의 최적의 균형을 제공합니다.
탁월한 진동 소음 감쇠: 고주파 및 저주파 진동을 최대 99% 흡수하도록 설계되어 기계적 충격파가 주변 구조물이나 기초로 이동하기 전에 감쇠시킵니다.
열화학 금속-고무 접합: 최첨단 화학적 가황을 활용하여 고무 본체가 금속판에 구조적으로 접합됩니다. 우리의 결합 강도는 고무 자체의 인장 강도보다 높기 때문에 최대 전단 하중 하에서도 금속 나사 인서트가 벗겨지거나 분리되지 않습니다.
이중 암나사형 설계: 양쪽 끝에 정밀 가공된 표준 미터법 내부 나사산이 장착되어 있습니다(M3 ~ M16 범위). 이 컴팩트하고 공간 절약형 디자인은 내부 또는 로우 프로파일 통합에 적합합니다.
부식 방지 금속 하드웨어: 표준 금속 부품은 녹과 산화에 저항하기 위해 노란색 또는 파란색 아연 도금 강철입니다. 맞춤형 주문은 화학적 세척 및 부식성이 높은 환경을 위해 해양 등급 SUS304 또는 SUS316 스테인리스 스틸로 제조할 수 있습니다.
뛰어난 내후노화 저항: UV 방사선, 오존, 열 및 적당한 오일 노출에 저항하도록 특수 처리되어 까다로운 산업 환경에서 긴 서비스 수명을 보장합니다.
기술 사양
모든 제품은 정확한 치수 공차와 하중 성능을 보장하기 위해 엄격한 품질 테스트를 거칩니다. 다음은 RDMType 시리즈의 전체 사양 표입니다.
|
모델 |
D(mm) | 흠) | M(mm) |
| RDM8×8 | 8 | 8 | 3 |
| RDM10×10 | 10 | 10 | 3/4 |
| RDM15×15 | 15 | 15 | 4 |
| RDM20×20 | 20 | 20 | 6 |
| RDM20×30 | 20 | 30 | 6 |
| RDM25×20 | 25 | 20 | 6 |
| RDM25×25 | 25 | 25 | 6 |
| RDM25×30 | 25 | 30 | 6 |
| RDM25×40 | 25 | 40 | 8 |
| RDM30×20 | 30 | 20 | 8 |
| RDM30×30 | 30 | 30 | 8 |
| RDM40×20 | 40 | 20 | 8/10 |
| RDM40×30 | 40 | 30 | 8/10 |
| RDM40×40 | 40 | 40 | 8/10 |
| RDM40×50 | 40 | 50 | 10 |
| RDM50×30 | 50 | 30 | 10 |
| RDM50×40 | 50 | 40 | 10 |
| RDM50×50 | 50 | 50 | 10 |
| RDM60×40 | 60 | 40 | 12 |
| RDM75×40 | 75 | 40 | 12 |
| RDM100×50 | 100 | 50 | 16 |
범용 애플리케이션
RDM 유형 고무 마운트는 전 세계 엔지니어와 제조업체가 신뢰할 수 있는 선택입니다. 이는 다양한 장비에 걸쳐 매우 효과적입니다.
공기 압축기 송풍기: 엄청난 왕복 구조적 힘을 완화하여 압축기가 창고 바닥을 가로질러 "걷는" 것을 방지합니다.
디젤 가솔린 엔진: 저주파 연소 소음과 심한 회전력 불균형을 격리합니다.
워터 펌프 HVAC 유체 시스템: 유체 맥동 진동을 흡수하여 연결된 배관의 구조적 피로 및 용접 조인트 균열을 방지합니다.
용접기 인버터: 깨지기 쉬운 내부 인쇄 회로 기판(PCB)과 마이크로칩을 고주파 충격으로부터 보호합니다.
발전기 발전기: 대기 또는 주요 발전소에 조용하고 격리된 작동을 제공합니다.
일반 산업 기계: 팬, 송풍기, 무거운 컨베이어, 컨베이어 롤러, 해양 장비 및 농업 기계에 탁월합니다.
