호안 100301 모듈형 고무 진동 격리 패드 타일형 반 진동 웨플 매트

호안 100301 모듈형 고무 진동 격리 패드 타일형 반 진동 웨플 매트

극심 한 기계적 진동 과 건축물 의 소음 오염 을 없애는 것

현대 상업 건물과 중공업 시설에서 구조물 소음은 지속적이고비용 많은 엔지니어링 과제입니다.그리고 상호 작용하는 압축기 충격은 콘크리트 바닥으로 직접 전달됩니다.이 에너지는 건물 기둥을 통해 단단한 소음파로 이동하여 전체 층계를 진동시키고 소음 불만을 유발하고 파이프 관절을 느슨하게하고 고정밀 장비에 방해를 줍니다.
다음과 같은 질병에 걸린 경우
구조적 소음 전송: 기계 장비 방에서 바닥 슬라브를 통해 사무실이나 주거 공간으로 퍼지는 낮은 주파수 둥근 소리 및 험.
HVAC 파이프 관절 스트레스: 물 펌프 또는 냉각 장치의 심한 진동으로 파이프 피로가 발생하여 유체 누출 및 용접 균열이 발생합니다.
기기 등정 손실: 바닥 진동을 기록하는 섬세한 실험실 평형 또는 광학 센서, 신뢰할 수 없는 판독으로 이어집니다.
호안 100301 모듈러 고무 진동 격리 패드는 최고의 전문적인 분리 솔루션을 나타냅니다.이 중용 "와플" 패드 시리즈는, 구조 에너지를 흡수하고 속삭임없이 기계 운영을 달성하기 위해 쌓인 구성.

제품 갤러리

우리의 100301 시리즈는 슬라이딩을 방지하고 동적 기울기를 증가시키고 균일한 부하 분포를 보장하는 엔지니어링 양면 웨플 디자인을 갖추고 있습니다.

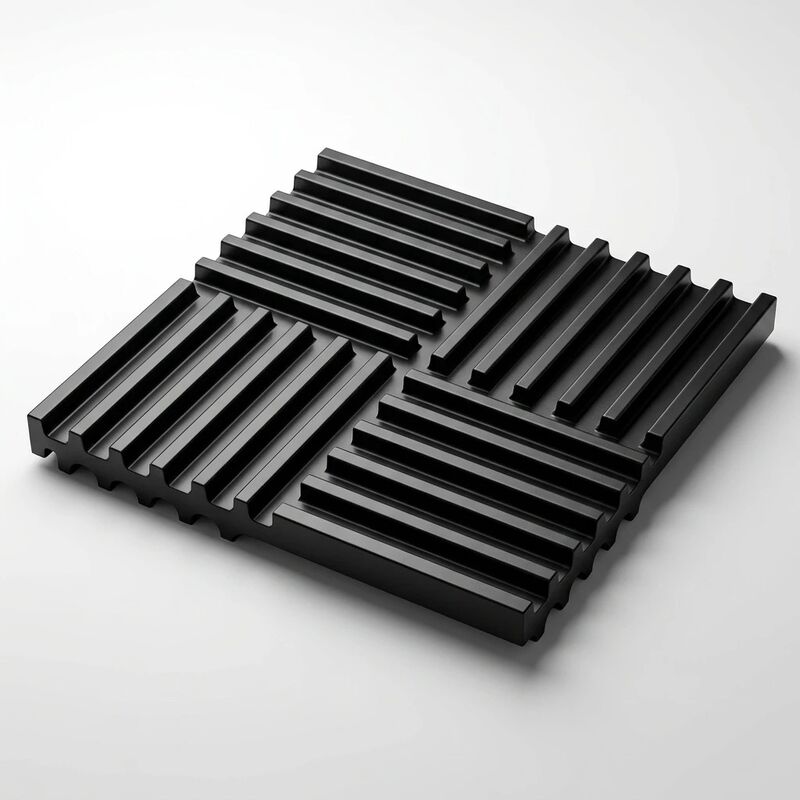

1Hoan 100301 모듈러 고무 진동 패드 (표준 구성)

고성능 웨플 텍스처를 통해 다방향 진공 주머니를 만들 수 있으며, 이 패드는 뛰어난 정적 마찰과 충격 단열을 제공합니다.(그림 1:Hoan 100301 와플 반 진동 고무 패드-유연한 크기를위한 모듈형 융합 관절을 갖춘 정밀형 천연 고무)

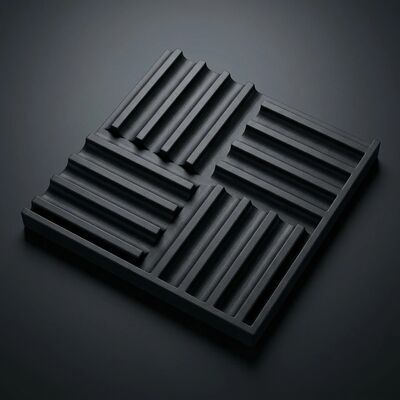

2그리드 표면 및 재료 품질 세부 사항

고품질의 vulkanised elastomer을 강조하는 근사한 모습, 고도의 벽 두께와 높은 찢어지기 저항을 보여줍니다. 까다로운 구조 환경에 설계되었습니다.(그림 2: 표면 프로파일 세부 사항-Thedense 와플 그리드는 최적의 절단 특성을 보장하고 패드 아래에 수분이나 기름의 축적을 방지합니다.)

주요 특징 이점

모듈형 연결형 타일형 설계:표준 단일 블록 발자국은 85mm x 85mm x 20mm입니다.개별 블록은 가장자리 안정성 또는 부하 등급을 잃지 않고 모든 장비 기반에 맞게 더 큰 매트로 원활하게 연결되거나 공용 칼로 현장에서 절단 될 수 있습니다..
스택 할 수 있는 멀티 레이어 성능 (1~4 레이어):진동 격리 장치를 쉽게 확장하십시오. 100301은 최대 4 층 높이의 쌓인 설치를 지원합니다. (총 높이: 20mm, 43mm, 66mm, 89mm).압축 부하를 분배하기 위해 층 사이에 3mm 밸런াইজ 된 철판을 삽입하여이 시스템은 자연 주파수를 5.3 Hz로 낮춰 최대의 낮은 주파수 보호를 제공합니다.
천연고무의 고저분화 함유:특별히 혼합된 NR (자연 고무), 네오프렌, 또는 EPDM은 뛰어난 에너지 소모를 제공합니다.그리고 산업용 냉각기명칭/부번호 시스템:
첫 번째 숫자 (강도):예를 들어, 6는 60 Shore A (표준) 를 나타냅니다. 선택적인 부드러운 4 (40 Shore A) 또는 초강도 8 (80 Shore A) 는 사용자 정의 할 수 있습니다.
두 번째 숫자 (블록):발자국 구성을 정의합니다 (1 = 1 블록, 2 = 2 블록, 4 = 4 블록, 6 = 6 블록,8 = 8 블록).
하이라인 다음 세 번째 숫자 (층):겹겹이 쌓인 층의 수 (1~4층, 3mm의 부하 분배판으로 분리) 을 지정합니다.

높은 화학 환경 저항성:자외선, 오존, 모스 등에 저항할 수 있는 용도가습기 살균제, 가습기 살균제, 가습기 살균제, 가습기 살균제, 가습기 살균제, 가습기 살균제 등이

세부 사양 (호안 100301 시리즈 - 60 Shore A 강도)

아래 표는 표준 40, 60 및 80 Shore Aproduct 가족 (60 Shore A를 기준으로) 의 완전한 기술 사양을 상세히 설명합니다.이 매개 변수들은 신뢰성 있는 기계 계산을 보장하기 위해 완전히 인증되었습니다.:

기술적 응용

Hoan 100301 모듈형 진동 패드는 고주파 기계 소음과 저주파 무거운 충돌을 고립하기 위해 전 세계적으로 음향 컨설턴트, MEP 계약자 및 기계 제조업체에 의해 신뢰됩니다.
HVAC 시스템 냉각탑:콘크리트 구조물을 통해 진동의 반향을 막기 위해 지붕에 장착된 공기 처리 장치 (AHU), 냉장 장치 및 증발 콘덴서 (evaporative condensers) 를 설치하는 데 이상적입니다.중량 유체 물 펌프 및 팬:고용량 순환용 물 펌프 및 원심화 펌프, 피로 균열으로부터 구조 파이프를 보호합니다.
2 × 10mm 또는 그 이상의높은 에너지 수직 및 수평 불균형 세력을 흡수합니다.
섬세한 실험실 기초 침대:고 확대 전자 현미경, 좌표 측정 기계 (CMM) 및 광 테이블을 주변 바닥 진동으로부터 보호합니다.
건축물 부동 층 음향 방:극장 바닥, 호텔 발전실, 녹음 스튜디오 및 기계식품실의 건설에서 자주 사용되며 고효율의 음향 분리 장치를 구축합니다.
