호안 100611 중용 기계 도구 고무 충격 흡수 패드Q235 강철 반 진동 패드

Hoan 100611 중장비 공작 기계 고무 충격 흡수 패드Q235 강철 강화 방진 패드

파괴적인 바닥 충격, 기계 드리프트 및 콘크리트 피로를 근원지에서 중지합니다.

고출력 제조시설에서는 유압프레스, CNC센터, 스탬핑프레스, 단조해머 등의 중장비 기계가 엄청난 운동에너지를 발생시킵니다. 확인하지 않은 채로 두면 이러한 대규모 충격파는 고체 전달 진동으로 시설의 콘크리트 기초에 직접 전파됩니다. 시간이 지남에 따라 이는 구조적 균열, 고가의 기계 부품의 빠른 마모, 툴링 정확도의 심각한 손실 및 산업 안전 표준을 위반하는 귀청이 터질 듯한 소음으로 이어집니다.
귀하의 시설은 이러한 고위험 운영 위험에 직면하고 있습니까?
콘크리트 및 건물 손상:반복되는 미세 충격으로 콘크리트 바닥 슬래브가 분쇄되고, 주변 구조 기둥이 손상되고, 바닥 고정 볼트가 느슨해집니다.
툴링 정밀도 손실:고주파 진동으로 인해 공구 떨림이 발생하여 표면 마감이 불량하고 CNC 좌표 경로가 잘못 정렬되며 공작물이 거부됩니다.
심각한 음향 공명:저주파 충격 충격파는 바닥을 통과하여 공기 중 소리로 재방출되어 높은 데시벨 환경과 작업자 피로를 유발합니다.
기계 보행 및 변위:고정되지 않은 중장비가 지정된 지점에서 천천히 표류하여 작업자의 안전을 위협하고 공급 라인을 끊습니다.
Hoan 100611 유형 중부하 공작 기계 고무 충격 흡수 패드는 타협할 수 없는 전문적인 디커플링 솔루션을 제공합니다. 극한 부하 환경을 위해 특별히 설계된 Hoan 100611시리즈는 프리미엄 가황 천연 고무의 높은 탄성과 내장된 Q235 구조용 강판의 극도의 내하중 강성을 결합합니다.

제품 갤러리

Hoan 100611 시리즈는 엄청난 정적 하중과 심각한 동적 충격을 처리하도록 설계되었으며, 독특한 양면 구조로 설계되어 최대의 안정성과 디커플링 성능을 제공합니다.
1. Hoan 100611 헤비듀티 충격 흡수 패드(표준 구성)

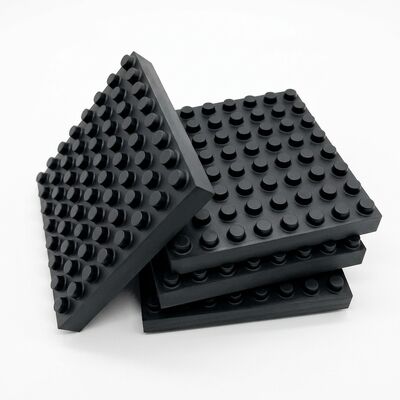

상부 표면은 균일하고 견고한 인터페이스를 제공하여 장비 기반 무게를 분산시켜 국부 응력 집중을 방지하고 완벽한 정렬을 보장합니다.(그림 1: 내부 구조 강철 보강재가 있는 견고한 가황 천연 고무를 특징으로 하는 ALJ48 고강도 MachineTool 고무 충격 흡수 패드.)

2. 고성능 바닥 프로파일 실제 설치 모습

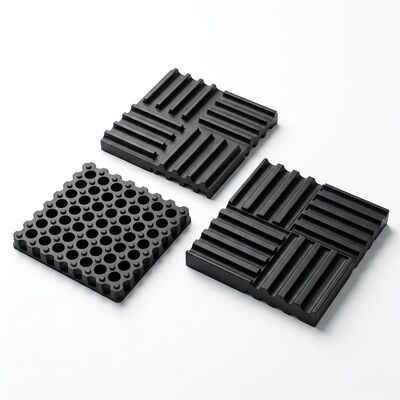

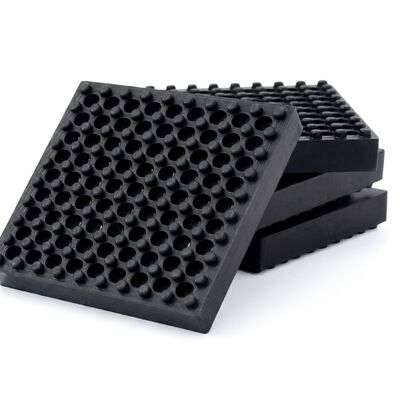

깊은 구멍 공압 챔버 매트릭스, 미끄럼 방지 돌출부, 중장비 및 장비 아래의 실제 설치 다양성을 보여주는 고급 엔지니어링 바닥 프로파일을 강조하는 클로즈업 뷰입니다.(그림 2: 엔지니어링된 바닥 프로파일 - 다중 지점 깊은 구멍 진공 컵과 돌출부가 공기 주머니를 가두어 완충 효율을 배가시키는 동시에 최대 측면 그립을 제공합니다.)

주요 기능 이점

내장형 Q235 구조용 강판:대부분의 견고한 고무 패드는 중장비 기초 아래에서 심한 국부적 응력, 팽창 및 전단 찢어짐으로 인해 어려움을 겪습니다. Hoan 100611 시리즈는 코어 내에 견고한 샌드블래스트 Q235 강판을 통합합니다. 이 구조적 인서트는 로드 밸런서 역할을 하여 전체 엘라스토머 본체에 막대한 수직 힘을 균등하게 분산시켜 전단 파손을 방지하고 기계가 완벽하게 수평을 유지하도록 보장합니다.
고급 깊은 구멍 돌출 바닥:바닥 표면은 돌출된 동심 돌출부로 둘러싸인 깊은 원통형 릴리프 구멍 매트릭스로 설계되었습니다. 이 형상은 두 가지 중요한 엔지니어링 기능을 제공합니다.
에이. 형상 인자 최적화:고무는 사실상 부피에 있어서 비압축성(o ≒ 0.5 푸아송비)이므로 부풀어오르려면 공간이 필요합니다. 깊은 구멍은 내부 팽창 볼륨을 제공하여 동적 편향을 최적화합니다.
비. 공압 충격 감쇠:깊은 구멍 안에 갇힌 공기는 보조 공기 스프링 역할을 합니다. 갑작스러운 충격이 가해지면 공기가 공압식으로 압축되어 진폭이 큰 충격파를 흡수하고 고체로 전달되는 소리의 전파를 차단합니다.
기음. 고마찰 그립:주변 돌출부는 강력한 흡입 경계 역할을 하며 정적 마찰과 콘크리트 바닥과의 기계적 연동을 증가시켜 공격적인 화학적 접착제 없이 기계 드리프트를 제거합니다.
극한 하중 적응성(30Kg ~ 6000Kg):5개의 서로 다른 모델로 구성된 Hoan 100611 시리즈는 믿을 수 없을 정도로 넓은 적용 범위를 제공합니다. 상업용 런닝머신을 분리하든, 멀티톤 CNC 밀링 센터를 분리하든 관계없이 물리적 치수와 정격 용량은 특정 엔지니어링 요구 사항에 맞게 완벽하게 조정됩니다.
고감쇠 산업용 등급 엘라스토머:고급 황가황 천연고무(NR) 화합물로 제조된 이 패드는 뛰어난 탄력성과 낮은 크리프를 제공합니다. 이 제품은 인열 전파, 열 노화, 오존 및 습도에 대한 저항성이 뛰어나 연속 부하에서 10년 이상의 사용 수명을 보장합니다.

상세사양

아래 표는 Hoan 100611 제품군에 대한 정확한 엔지니어링 매개변수를 나타냅니다. 이러한 값은 전문적인 구조 계산 및 기계 설치 계획을 지원하도록 인증되었습니다.

4가지 전문적인 설치 방법

다양한 기계 설계, 바닥 유형 및 동적 힘 벡터를 수용하기 위해 Hoan 100611 시리즈는 현장 테스트를 거친 네 가지 설치 구성을 지원합니다.
방법 1: 발 밑에 직접 배치
적용 범위:CNC 선반, 연삭기, 상업용 트레드밀 및 보조 플랜트 장비에 적합하며 측면 힘이 최소화되고 견고한 기계적 고정이 필요하지 않습니다.
절차:
에이. 콘크리트 바닥 표면을 철저히 청소하여 느슨한 모래, 물, 절삭유가 없는지 확인하십시오.
비. 튼튼한 유압 잭이나 갠트리를 사용하여 기계 발을 들어 올리십시오.
기음. Hoan 100611 패드를 기계의 레벨링 마운트 또는 지지대 중앙 바로 아래로 밀어 넣으십시오.d. 기계를 천천히 내리면서 발판이 패드 없이 평평한 상단에 직각으로 놓이도록 합니다.

방법 2: 볼트로 고정된 바닥 앵커 장착

적용 범위:높은 토크의 산업용 믹서, 팬 및 왕복 펌프와 같이 적당한 좌우 힘을 받는 기계용으로 설계되었습니다.
절차:
에이. Hoan 100611 패드를 기계 다리 아래에 놓고 콘크리트 바닥에 중심점을 표시합니다.b. 패드를 옆으로 옮기고 콘크리트에 파일럿 구멍을 뚫은 다음 튼튼한 확장 바닥 앵커 볼트를 삽입합니다.
기음. 앵커 볼트 위에 Hoan 100611 패드를 다시 정렬합니다.
디. 직접적인 금속 대 금속 접촉("음향 브리징")을 방지하기 위해 기계의 장착 플랜지 위에 부드러운 고성능 고무 와셔/절연 칼라를 설치하십시오.
이자형. 기계의 장착 구멍과 고무 와셔를 통해 구조용 볼트를 통과시킨 다음 바닥 확장 앵커에 끼워 넣습니다. 탄력적인 진동 차단 고정 장치를 구축하려면 사양에 맞게 조이십시오.

방법 3: 다층 직렬 적층
적용 범위:매우 민감한 과학 또는 의학 테스트 장치, 고해상도 광학 테이블 또는 극한의 정적 편향 및 초저 고유 진동수(저주파 미세 지진 진동을 격리하기 위해)가 필요한 장비용으로 설계되었습니다.
절차:
에이. 첫 번째 Hoan 100611 패드를 콘크리트 슬라브에 직접 놓습니다.
비. 첫 번째 패드 위에 3mm ~ 5mm 두께의 용융 아연 도금 강판(패드의 정확한 LxW 면적에 맞게 절단)을 놓습니다. 이 시트는 구조적 구분선 역할을 합니다.c. 강철 칸막이 시트 위에 두 번째 Hoan 100611 패드를 놓습니다.d. 필요에 따라 반복합니다(최대 3개의 적층 레이어). 중간 강판은 압축 응력을 분산시키고, 엘라스토머 좌굴을 방지하며, 높은 하중에서도 어셈블리의 회전 안정성을 유지합니다.

방법4: 경계 제한 장치가 있는 바닥 앵커
적용 범위:스탬핑 프레스, 고속 스탬핑 전단기, 유압 단조 기계와 같이 심각한 고속 측면 충격과 대규모 수평 전단력을 받는 기계에 필수입니다.
절차:
에이. 엄청난 수직 정적 및 동적 압축을 처리하려면 방법 1에 따라 Hoan 100611 패드를 메인 머신 베이스 프레임 바로 아래에 설치하십시오.
비. 기계 베이스 프레임의 네 모서리 바로 주변의 콘크리트 바닥에 독립적이고 견고한 강철 제한기 또는 "정지 장치"를 설치하십시오.
기음. 견고한 기계식 앵커 볼트를 사용하여 이러한 경계 제한 장치를 바닥에 고정합니다.d. 강철 둘레 제한 장치와 기계 프레임 사이에 경도가 높은 고무 패딩 층이나 수직 Hoan 100611 패드를 삽입합니다. 이는 스트로크 반전 중에 막대한 측면 관성력을 흡수하는 동시에 장비가 점프하거나 걷거나 기울어지는 것을 방지합니다.

범용 애플리케이션

Hoan 100611 시리즈는 고강도 산업, 상업 및 구조 엔지니어링 프로젝트 전반에서 전 세계적으로 신뢰를 받고 있습니다.
정밀 CNC 머시닝 센터:서브미크론 치수 안정성이 요구되는 선반, 밀링 기계, 보링 밀 및 방전가공기(EDM).
고속 스탬핑 펀칭 프레스:대규모 순환 동적 충격파를 격리하여 플랜트 슬래브를 보호하고 진동이 인근 사무실로 전달되는 것을 방지합니다.
무거운 유압 프레스 단조 기계:높은 진폭의 수직 하중 스파이크를 흡수하여 피로 균열로부터 기초를 보호합니다.
상업용 체육관 런닝머신:반복적인 발 충격 충격을 차단하여 심각한 구조적 드럼 소리가 주거용 천장이나 인접한 사무실로 전달되는 것을 방지합니다.
전단 굽힘 장비:금속판 파손 및 높은 토크 굽힘 사이클 중에 발생하는 갑작스러운 기계적 스프링백 힘을 흡수합니다.
무거운 HVAC 플랜트 룸:멀티톤 수냉식 냉각기, 산업용 냉각탑 및 대형 회전식 공기 압축기를 분리합니다.
